4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
TX30
1
2.2
2.1
5
6.2
8
6.1
7
4
M
A
= 5 Nm
M
A
= 5 Nm
M
A
= 5 Nm M
A
= 5 Nm
3
5 x 12
5 x 12
5 x 12
5 x 12
F
F
F
F
F
F
F
F
F
F
F
2 3
6 7
5 8
5 8
6 7
1 4
2 3
1 4

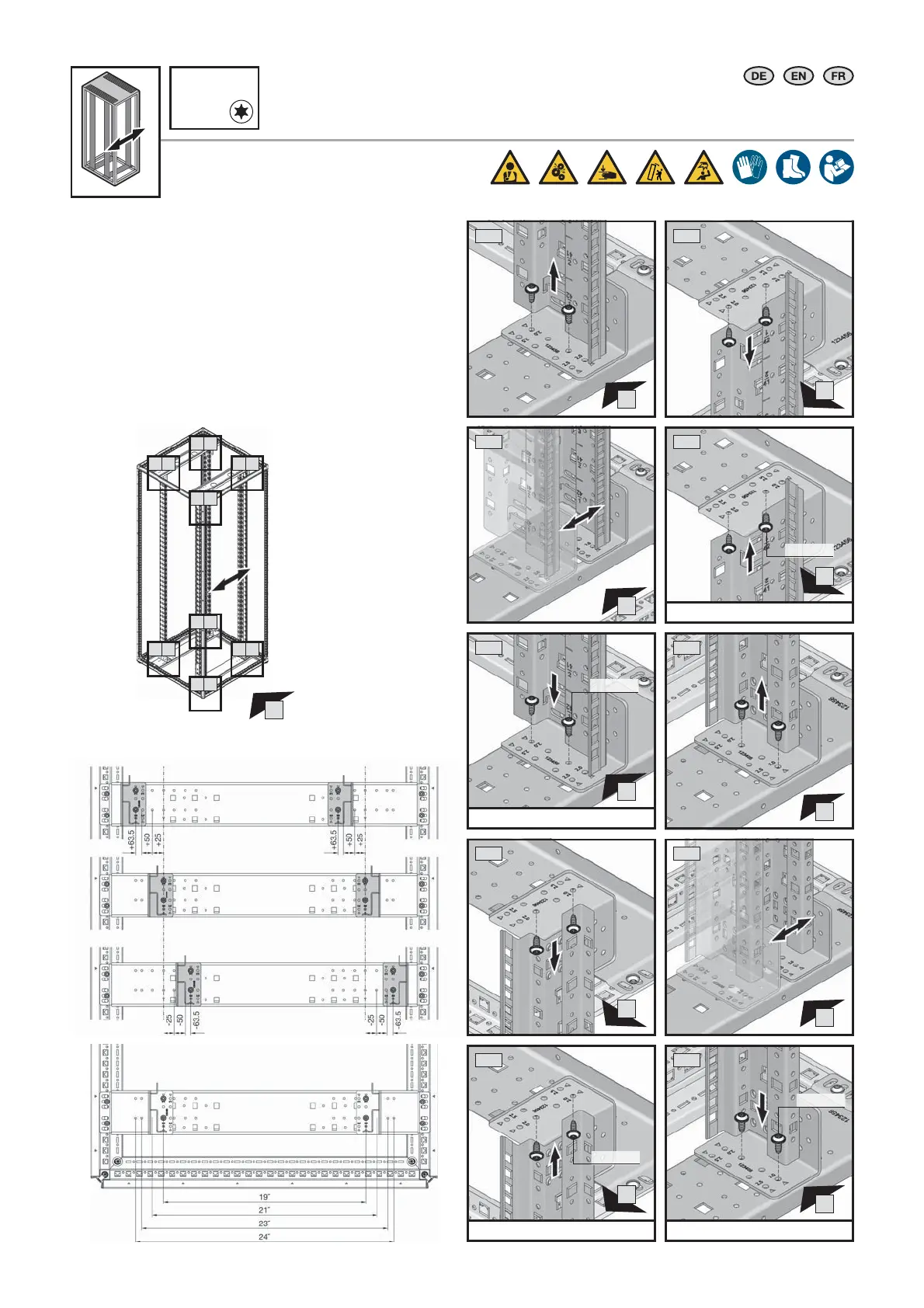

4.3.8 Aufstellung vorbereiten
4.3.8 Preparing for installation
4.3.8 Préparer la mise en place
Breitenverstellung der 19˝-Ebene,
Rackbreite 800 mm, Racktiefe 600/800 mm
Width adjustment of the 482.6 mm (19˝) level,
rack width 800 mm, rack depth 600/800 mm
Réglage en largeur du plan 19˝,
largeur de baie 800 mm, profondeur de baie 600/800 mm
