Rittal VX25 - Page 39

39Trennschalterhaube VX25 und Nebentürverriegelung Montageanleitung/Isolator door cover VX25 and adjacent door latch assembly instructions/
Notice de montage capot de disjoncteur VX25 et verrouillage de porte secondaire
9.1
8.1
9.2
2x (5.5 x 13)
8.2
1x (M8 x 16)
1x (A8.4)
6.1
7.1
6.2
2x (5.5 x 13)
7.2
1x (M8 x 16)
1x (A8.4)
7.4
1x (M8 x 55)
1x (M8)
M
A
= 5 Nm
M
A
= 9 Nm
M
A
= 5 Nm
M
A
= 9 Nm
7.3
8.3
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation

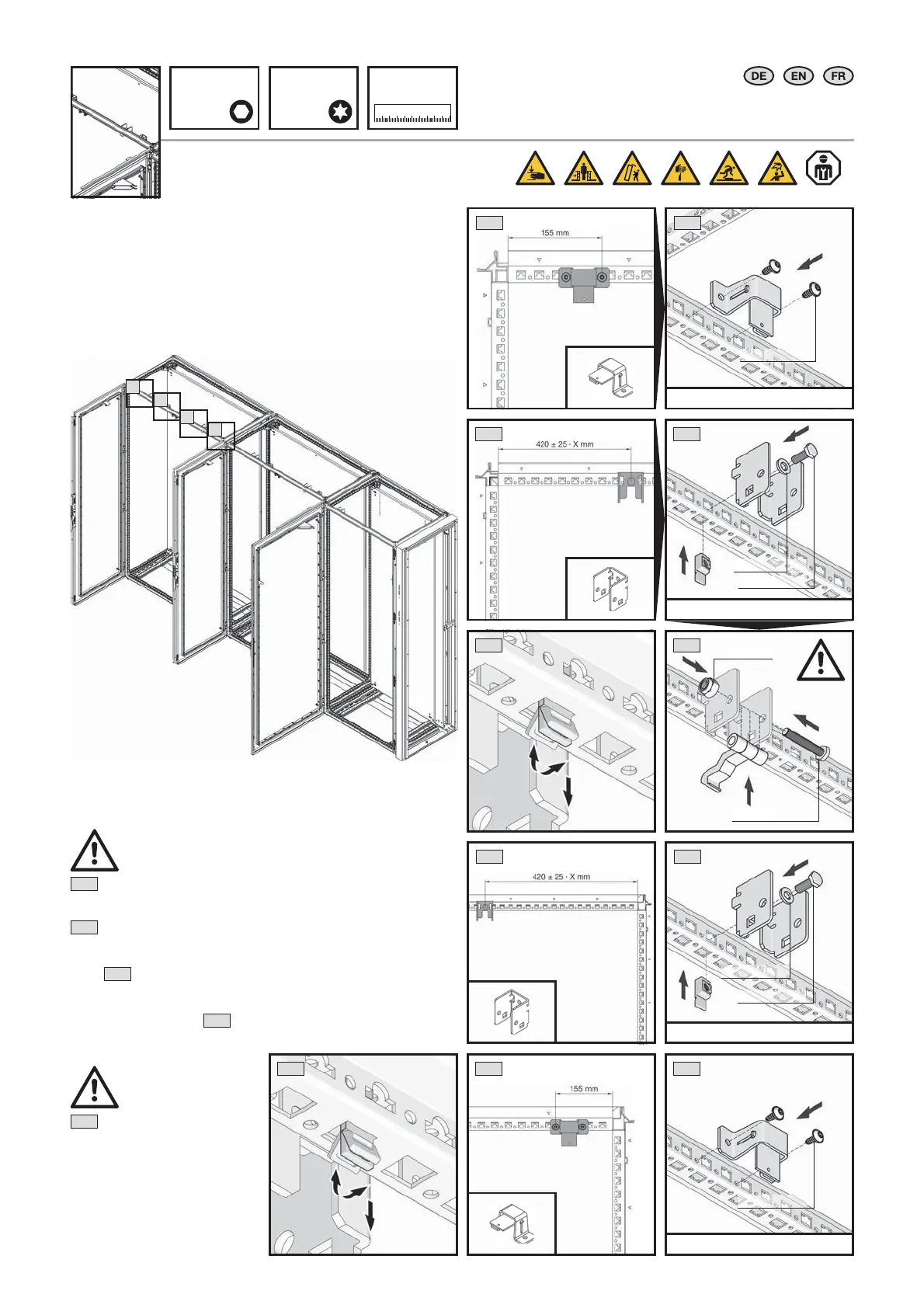

4.13 Anreihung bei doppeltüriger Schrankkombination
4.13 Baying with two-door enclosure combination
4.13 Juxtaposition avec combinaison d’armoires à deux portes
mmSW13 TX30
8
7
9
6
4911.100
4912.000
7.4
Nicht klemmend verschrauben,
Leichtgängigkeit prüfen.
Screw-fasten carefully to
ensure smooth running.
Visser modérément pour
assurer un fonctionnement
aisé.
7.1
Das Maß ist abhängig von der
Schrankbreite und passend zu
2.1
auf Seite 38 zu wählen
Select a size depending on the
enclosure width, as shown in
point
2.1
on page 38.
La dimension doit être choisie
en fonction de la largeur de
l’armoire et adaptée à
3.1
en page 38.
