3. BEDIENELEMENTE
3.1 FUNKTION DER BEDIENELEMENTE
MODE TASTE
• Durch 1x betätigen wird ein Ladeprozess,
2x betätigen ein Entladeprozess und
3x betätigen ein Entlade/ Ladeprozess (Zyklusladen) gestartet.
Der ausgewählte Prozess kann durch erneutes Drücken der Taste gestoppt werden.
VIEW-TASTE
• Anzeige der verschiedenen Parameter des Laders z.B. Eingangsspannung. Ausserdem
kann man mit dieser Taste alle Einzelzellenspannungen eines angeschlossenen LiPo-
Akkus anzeigen.
EDIT-TASTE
• Über die “EDIT”-Taste gelangt man in das Akku Parameter und Einstellungs Menü.
“+” / TASTE
• Mit dieser Taste wird bei Einstellung eines Parameters (Akkutyp, Zellenzahl, etc.) der
Wert um einen Schritt erhöht und bei der Menüauswahl das jeweils nächste Menü
ausgewählt. Die Taste besitzt eine Autorepeat-Funktion, die bei halten der Taste ein
wiederholendes Tasten bewirkt.
“-” / TASTE
• Mit dieser Taste wird bei Einstellung eines Parameters (Akkutyp, Zellenzahl, etc.) der
Wert um einen Schritt verringert und bei der Menüauswahl das jeweils vorherige Menü
ausgewählt. Die Taste besitzt eine Autorepeat-Funktion, die bei halten der Taste ein
wiederholendes Tasten bewirkt.
SELECT WHEEL
Mit dem Select Wheel werden die Funktionen der “+”/ ”-” Taste durch “drehen” realisiert.
ENTER-TASTE
• Mit der ‘ENTER’-Taste erfolgt die Bestätigung einer Auswahl, z.B. die Aktivierung eines
ausgewählten Untermenüs, oder die Übernahme eines zuvor eingestellten Wertes.

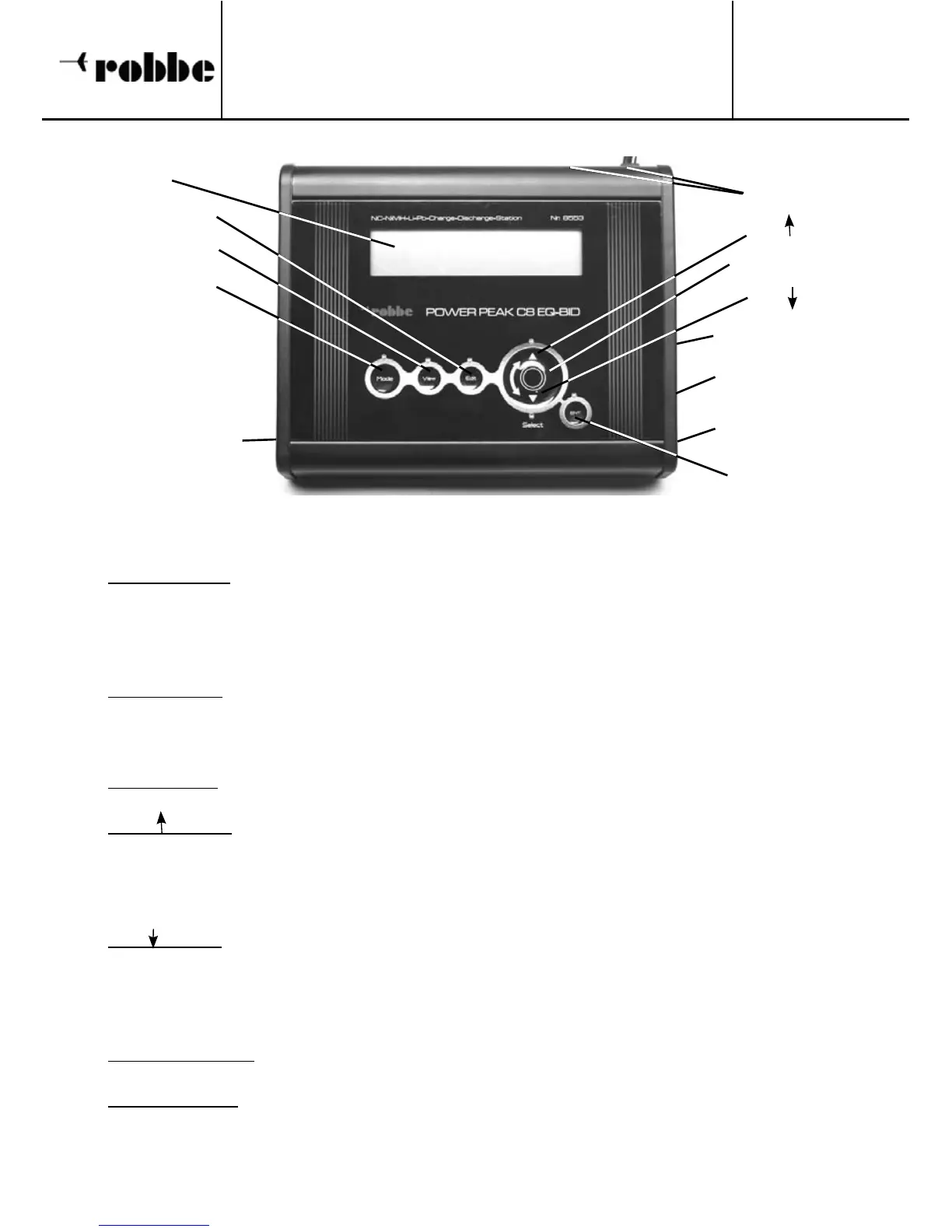

Display
ENTER-Taste
BID-Anschluss
Stromver-
sorgung
Akkuanschluss
Anschluss für
Voltage Sensor
“-”/ Taste
Select Wheel
“+”/ Taste
6
Bestell Nr.
8553
Bedienungsanleitung
Power Peak
®
C8 EQ-BID
MODE-Taste
VIEW-Taste
EDIT-Taste
USB Anschluss
für Update
