43
RF-HTMF19
PASO 6 - Opción 2: Instalación en una pared de concreto
sólido o de bloques de concreto
CUIDADO: Para evitar daños materiales o lesiones a personas, nunca taladre en la argamasa
entre los bloques. Monte la placa de pared directamente sobre la superficie de concreto.

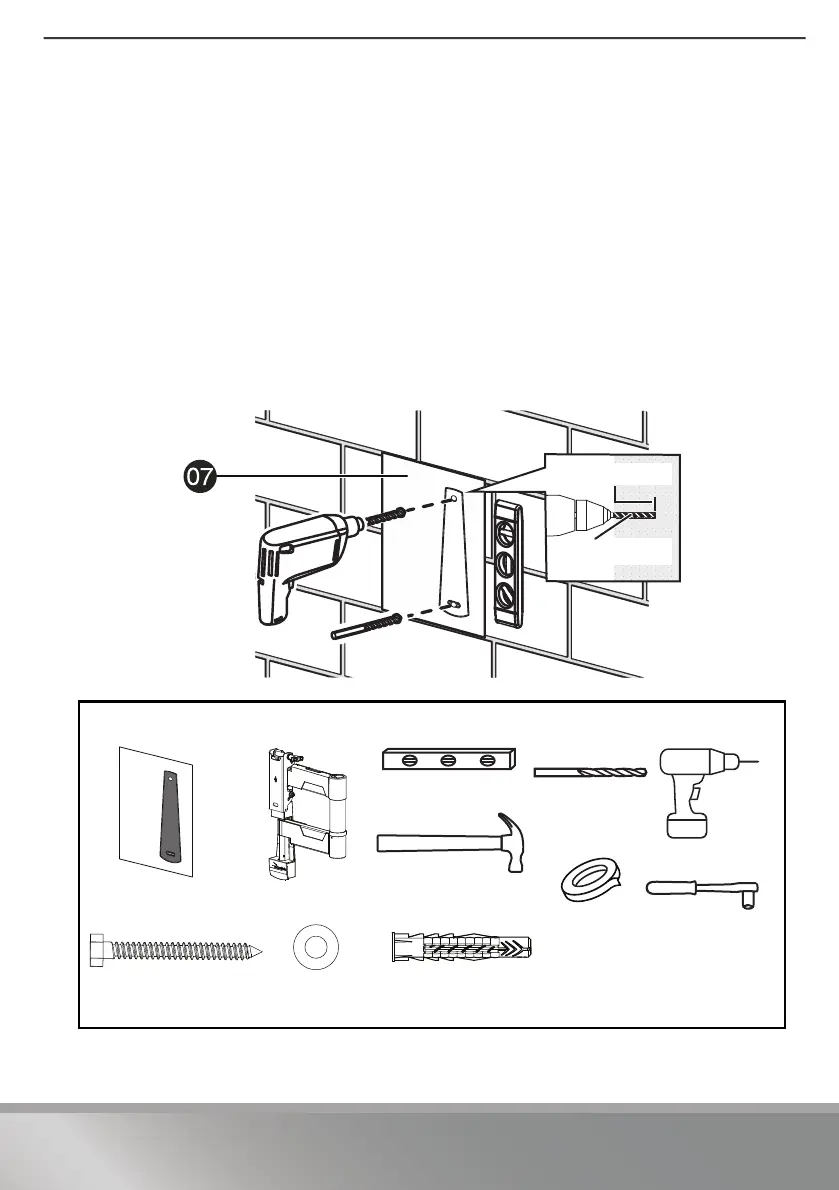

1 Alinee en centro de la plantilla de montaje (07) a la altura que determinó en el
paso anterior y asegúrese de que esté a nivel. Taladre el agujero piloto a una
profundidad de 76 mm (3 pulg.) usando una broca de taladro de 10 mm (3/8
pulg.) de diámetro usando una broca de taladro para concreto de 10 mm (3/8
pulg.) de diámetro.
Nota: Monte el juego de brazos del televisor (08) directamente sobre la superficie de
concreto (no el revestimiento de la pared).
Grosor mínimo del concreto sólido: 20.3 cm (8 pulg.).
Tamaño mínimo del bloque de concreto: 20.3 × 20.3 × 40.6 cm (8 × 8 × 16 pulg.).
Necesitará
10 mm (3/8 pulg.)
76 mm (3 pulg.)
Martillo
Anclajes para
concreto C1 (2)
09 Perno de retraso
(2)
Taladro
Broca de taladro
de concreto de
3/8 pulg.
Llave de tubos
de 1/2 pulg.
07 Plantilla de
montaje
Cinta adhesiva
08 Montaje del brazo
del televisor
Nivel
10 Arandela (2)
Nota: Kit de instalación de hormigón
MK1 (no incluido) Póngase en contacto
con el Servicio de atención al cliente
para solicitarlo.
