RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite ve seçenekler
4PW62577-3 – 10.2010
Kullanım kılavuzu
14

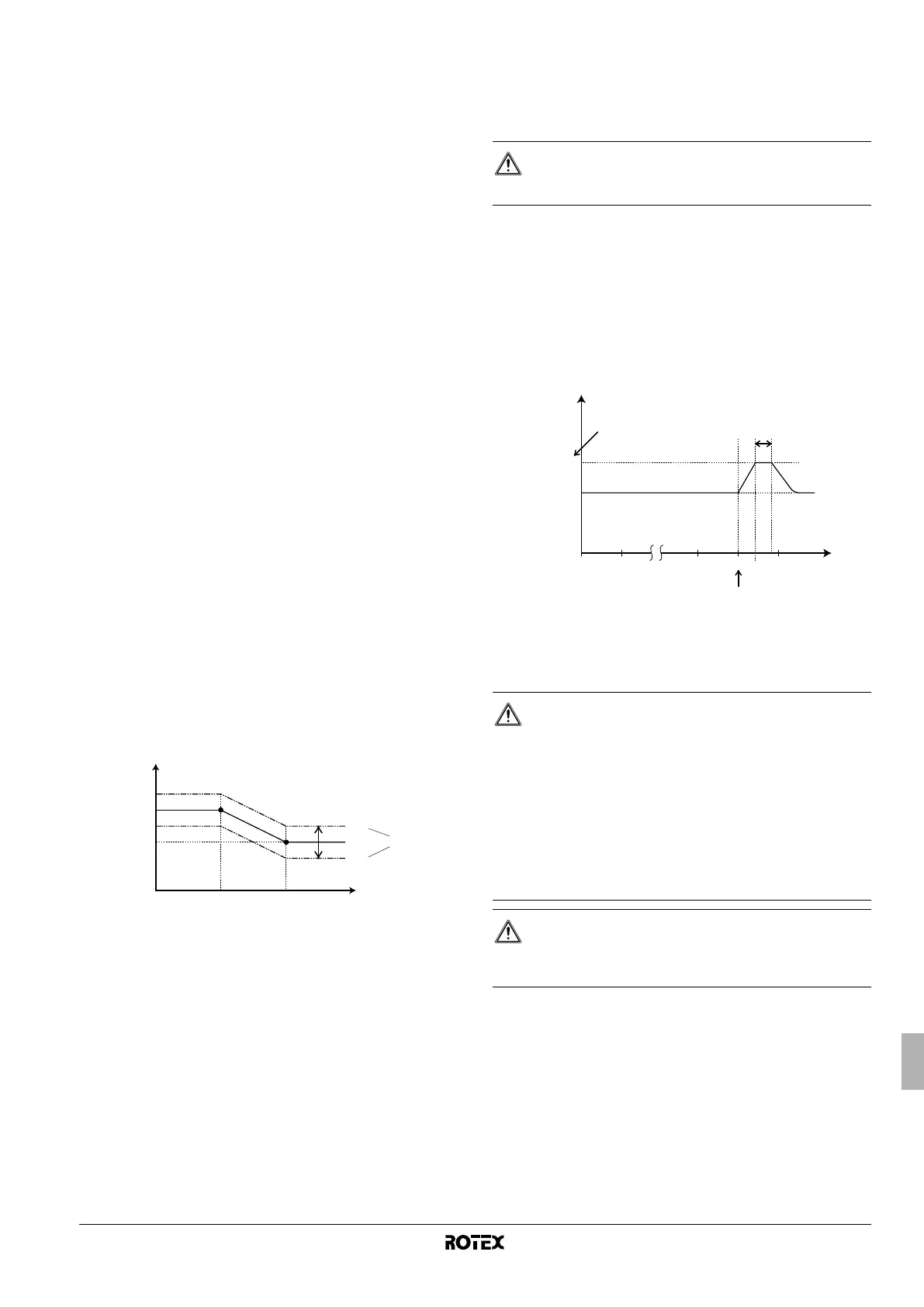

[1] Hava durumuna bağlı ayar noktası
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: düşük dış hava sıcaklıkları, daha
yüksek su sıcaklığı ile sonuçlanacaktır ya da tersi olacaktır. Hava
durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını
maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.
■ Isıtma işlemi için saha ayarları
■ [1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava sıcaklığı.
■ [1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış ortam sıcaklığı.
■ [1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Düşük dış ortam sıcaklıklarında (yani, Lo_A) daha sıcak su
gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha
yüksek olması gerektiğini unutmayın.
■ [1-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış
hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya
onun üstünde olduğunda hedef çıkış suyu sıcaklığı.
Daha yüksek dış ortam sıcaklıklarında (yani, Hi_A) daha
düşük sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin
Lo_Ti değerinden daha düşük olması gerektiğini unutmayın.
■ Soğutma işlemi için saha ayarları
■ [1-05] Soğutma fonksiyonu etkinleştirme (1)/iptal etme için
hava durumuna bağlı (0)
■ [1-06] Düşük ortam sıcaklığı (Lo2_A): düşük dış hava sıcaklığı.
■ [1-07] Yüksek ortam sıcaklığı (Hi2_A): yüksek dış ortam
sıcaklığı.
■ [1-08] Düşük ortam sıcaklığında ayar noktası (Lo2_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo2_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Düşük dış ortam sıcaklıklarında (yani, Lo2_A) daha az soğuk
su yeterli olduğundan, Lo2_Ti değerinin Hi2_Ti değerinden
daha yüksek olması gerektiğini unutmayın.
■ [1-09] Yüksek ortam sıcaklığında ayar noktası (Hi2_Ti): dış
hava sıcaklığı, yüksek ortam sıcaklığına (Hi2_A) eşit veya
onun üstünde olduğunda hedef çıkış suyu sıcaklığı.
Daha yüksek dış ortam sıcaklıklarında (yani, Hi2_A) daha
soğuk su gerektiğinden, Hi2_Ti değerinin Lo2_Ti değerinden
daha düşük olması gerektiğini unutmayın.
T
t
Hedef su sıcaklığı
T
A
Ortam (dış) sıcaklığı
Shift value Öteleme değeri
[2] Dezenfekte etme fonksiyonu
Yalnızca kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.
Dezenfeksiyon fonksiyonu, düzenli aralıklarla kullanım sıcak suyunu
belirli bir sıcaklığa ısıtarak kullanım sıcak suyu deposunu dezenfekte
eder.
■ [2-00] Çalışma aralığı: kullanım sıcak suyunun ısıtılması
gereken haftanın günü (günleri).
■ [2-01] Durum: dezenfekte etme fonksiyonunun açık (1) veya
kapalı (0) olduğunu belirtir.
■ [2-02] Başlama zamanı: kullanım sıcak suyunun ısıtılması
gereken günün saati.
■ [2-03] Ayar noktası: erişilecek yüksek su sıcaklığı.
■ [2-04] Aralık: ayar noktası sıcaklığının ne kadar sürdürüleceğini
belirten zaman aralığı.
T
DHW
Kullanım sıcak suyu sıcaklığı
T
U
Kullanıcı ayar noktası sıcaklığı (kullanıcı arayüzünden
ayarlanan)
T
H
Yüksek ayar noktası sıcaklığı [2-03]
t Zaman
Lo_Ti
Lo2_Ti
Lo_A
Lo2_A
Hi_A
Hi2_A
T
A
T
t
+ 05
00
– 05
Hi_Ti
Hi2_Ti
Shift value
DİKKAT
Dezenfekte etme fonksiyonu saha ayarları, montör
tarafından ilgili mevzuata uygun olarak düzenlenmelidir.
UYARI
Dezenfekte işleminden sonra sıcak su musluğundaki
kullanım sıcak suyu sıcaklığının saha ayarı [2-03] ile
seçilen değere eşit olacağına dikkat edin.
Bu yüksek kullanım sıcak suyu sıcaklığı insan
yaralanmaları için risk oluşturabilecekse, kulanım sıcak su
deposunun sıcak su çıkış bağlantısına bir karışım vanası
(sahada tedarik edilir) takılmalıdır. Bu karışım vanası sıcak
su musluğundaki su sıcaklığının hiçbir zaman ayarlanan
maksimum değeri aşmamasını güvence altına almalıdır.
Bu maksimum izin verilen su sıcaklığı ilgili mevzuata
uygun olarak seçilmelidir.
DİKKAT
Tanımlanan süreyle [2-04] birlikte dezenfeksiyon
fonksiyonu başlangıç süresinin [2-02] olası kullanım sıcak
suyu talebiyle kesilmediğinden emin olun.
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
