RKHBH/X016BB
Inneneinheit und Optionen für Luft-Wasser-Wärmepumpensystem
4PW62577-1 – 10.2010
Betriebsanleitung
16

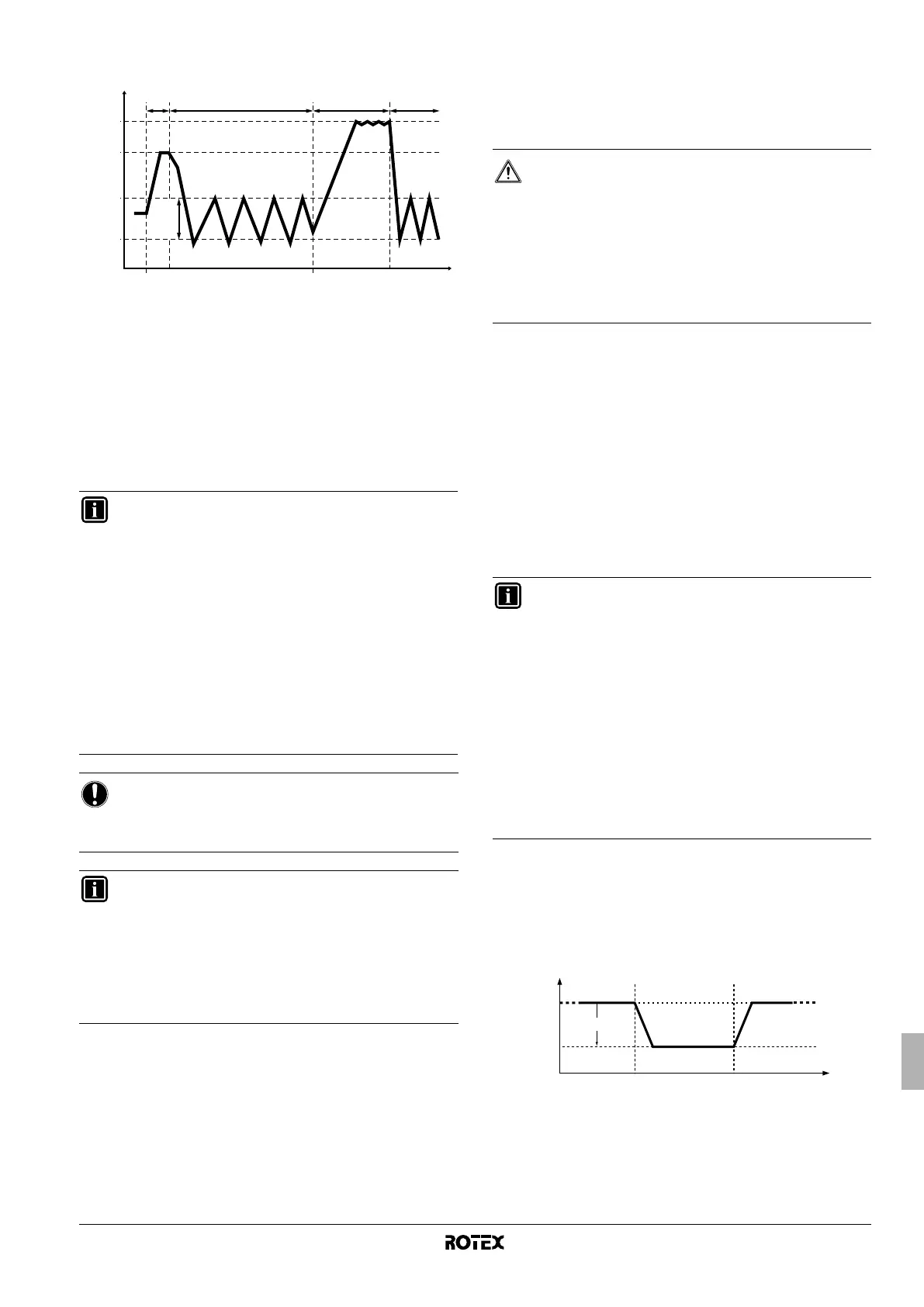

Beispiel 2: Programmierte Speicherung [6-03]=1, kontinuierlicher
Warmhaltebetrieb [6-05]=2, Desinfektionsfunktion [2-01]=1 aktiviert.
A Programmierter Speicherbetrieb: aktiviert bei [6-04],
Brauchwasser erwärmen, bis Benutzerschnittstellen-
Sollwert T
DHW
(z.B. 55°C) für Brauchwasser erreicht ist.
B Kontinuierlicher Warmhaltebetrieb: ständig aktiviert,
Brauchwasser erwärmen, bis Warmhaltebetrieb-Sollwert
[6-07] (z.B. 45°C) für Brauchwasser mit einer Hysterese
von [6-08] erreicht ist.
C Desinfektionsbetrieb (wenn aktiviert): aktiviert bei [2-02],
Brauchwasser erwärmen, bis Desinfektions-Sollwert [2-03]
(z.B. 60°C) für Brauchwasser erreicht ist. Siehe
"[2] Desinfektionsfunktion" auf Seite 14.
t Uhrzeit
T Brauchwasser-Temperatur
T
DHW
Benutzerschnittstellen-Sollwert für Brauchwasser
[9] Sollwertbereiche Heizen und Kühlen
Der Zweck dieser bauseitigen Einstellung ist, den Benutzer davon
abzuhalten, eine falsche Wasseraustritts-Temperatur (d.h. zu heiß
oder zu kalt) auszuwählen. Dazu kann der für den Benutzer
verfügbare Sollwertbereich der Heiztemperatur und der
Kühltemperatur konfiguriert werden.
■ [9-00] Obere Grenze des Heiz-Sollwerts: maximale
Wasseraustritts-Temperatur bei Heizbetrieb.
■ [9-01] Untere Grenze des Heiz-Sollwerts: Mindest-
Wasseraustritts-Temperatur bei Heizbetrieb.
■ [9-02] Obere Grenze des Kühl-Sollwerts: maximale
Wasseraustritts-Temperatur bei Kühlbetrieb.
■ [9-03] Untere Grenze des Kühl-Sollwerts: Mindest-
Wasseraustritts-Temperatur bei Kühlbetrieb.
[9-05~9-08] Absenkbetrieb
Der Absenkbetrieb bietet die Möglichkeit, die Wassertemperatur bei
Raumheizung zu senken. Der Absenkbetrieb kann zum Beispiel
während der Nacht aktiviert werden. Denn der Temperaturbedarf ist
tagsüber und nachts normalerweise unterschiedlich.
■ [9-05] Status: Bestimmt, ob der Absenkbetrieb auf EIN (1)
geschaltet ist oder auf AUS (0).
■ [9-06] Startzeit: Uhrzeit, zu der der Absenkbetrieb in Kraft tritt
■ [9-07] Stoppzeit: Uhrzeit, zu der der Absenkbetrieb außer
Kraft tritt
■ [9-08] Vorlaufabsenkwert
A Sollwert für die normale Vorlauftemperatur oder
berechneter wetterabhängiger Sollwert
B Berechneter Sollwert für die Vorlauftemperatur im
Absenkbetrieb
t Uhrzeit
T Temperatur
INFORMATION
■ Sorgen Sie dafür, dass das Brauchwasser nur so weit
aufgeheizt wird, wie es für Ihren Bedarf erforderlich ist.
Beginnen Sie mit einem niedrigen Sollwert und
erhöhen Sie diesen nur dann, wenn sich herausstellt,
dass dieser für Ihren Bedarf nicht ausreicht (das ist
abhängig von Ihren Gewohnheiten der
Warmwassernutzung).
■ Achten Sie darauf, dass Brauchwasser nicht unnötig
aufgeheizt wird. Beginnen Sie mit automatischer
Aufheizung und Speicherung während der
Nachtstunden (Standardeinstellung). Wenn sich
herausstellt, dass der Speicherbetrieb mit Aufheizen
während der Nacht nicht Ihrem Bedarf entspricht,
können Sie festlegen, dass zusätzlich auch am Tage
ein programmiertes Aufheizen erfolgt.
HINWEIS
Die Einstellung [4-03] darf nicht geändert werden. Der
Installateur wählt die richtige Einstellung für Ihre
Anwendung aus.
INFORMATION
Der Status dieser Einstellung wird hier nur aufgeführt, um
anzugeben, welche Einstellungen und Funktionen für Ihre
Anwendung gelten.
[4-03]=4 gilt nur für den Brauchwassertank mit integrierter
elektronischer Heizung (RKHW*).
[4-03]=5 gilt nur für den Brauchwassertank ohne
elektrische Zusatzheizung (RKHTS).
A B C
[6-08]
B
T
t
[2-03]
[6-07]
T
DHW
[6-04] [2-02]
VORSICHT
■ Im Fall einer Bodenheizung ist es wichtig, die beim
Heizen einzuhaltende maximale Temperatur beim
Wasseraustritt zu begrenzen gemäß der
Spezifikationen der Bodenheizungsanlage.
■ Im Fall einer Bodenkühlung ist es wichtig, die beim
Kühlen einzuhaltende minimale Temperatur beim
Wasseraustritt (bauseitige Einstellung von Parameter
[9-03]) auf 16~18°C zu beschränken, damit keine
Feuchtigkeit am Boden kondensieren kann.
INFORMATION
■ Beachten Sie, dass das Symbol b blinkt, wenn der
Absenkbetrieb aktiv ist. Der berechnete
Vorlaufabsenksollwert wird im Absenkbetrieb nicht
angezeigt.
■ Der Absenkbetrieb ist standardmäßig deaktiviert.
■ Der Absenkbetrieb kann mit der Funktion zur
automatischen Aussteuerung auf Grundlage des
witterungsgeführten Sollwerts kombiniert werden.
■ Der Absenkbetrieb ist einer Betrieb, die täglich
timergesteuert automatisch in Kraft tritt.
■ Die Absenkfunktion kann mit dem Timer kombiniert
werden. Wenn der Absenkbetrieb aktiviert ist, wird der
programmierte Raumheizungssollwert um den
Vorlaufabsenkwert [9-08] verringert.
[9-06] [9-07]
B
A
T
t
55°C
53°C
2°C [9-08]
