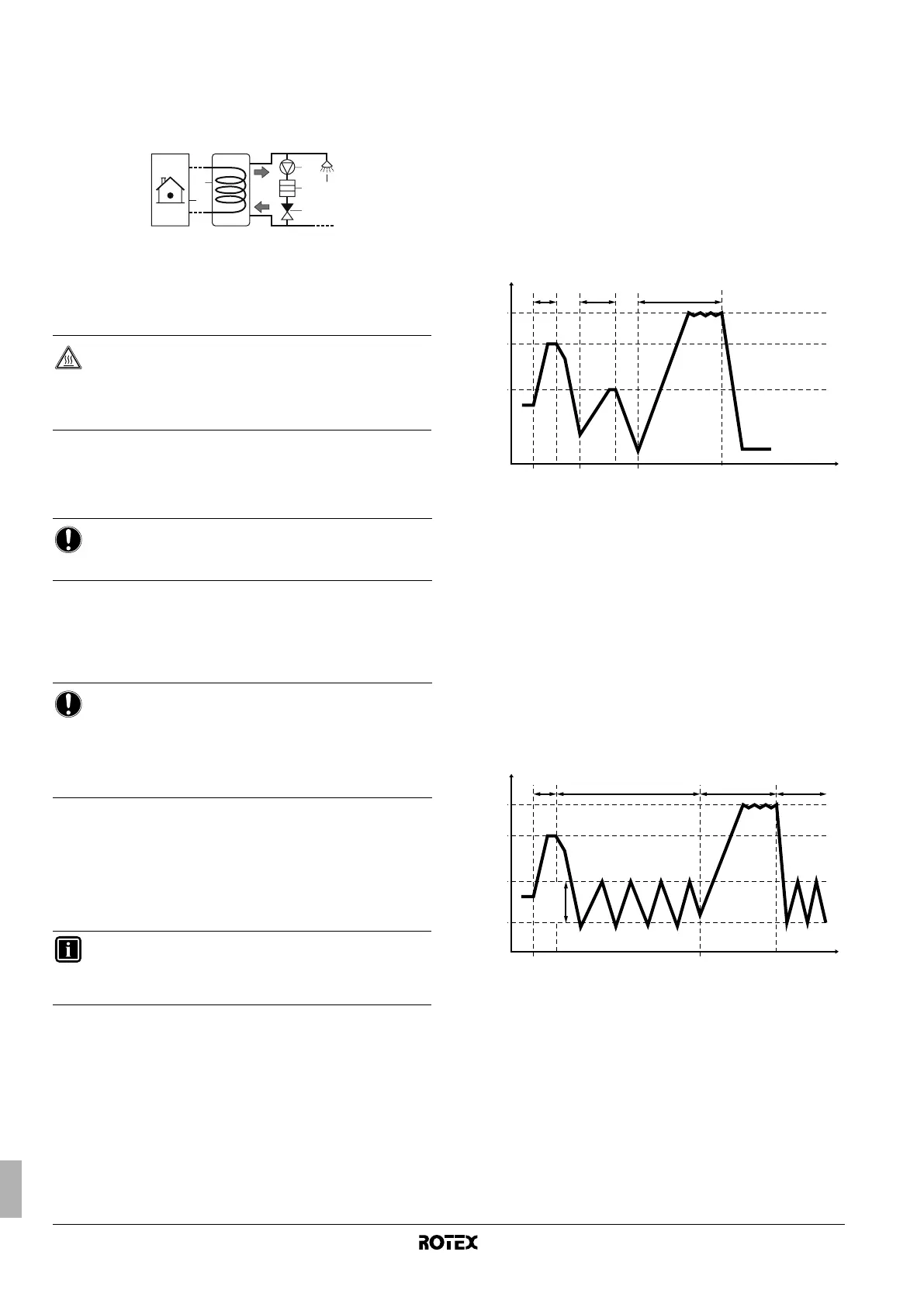

Návod k obsluze
15
RKHBH/X016BB
Vnitřní jednotka a příslušenství pro systém tepelných čerpadel
vzduch-voda
4PW62577-3 – 10.2010
Pouze pro nádrž bez elektrického přídavného topení (RKHTS)
Podle lokálních a národních předpisů může být vyžadována
desinfekce nádrže horké užitkové vody při vyšší teplotě (>60°C).
V tomto případě společnost Rotex doporučuje instalovat paralelní
čerpadlo a článek topení paralelně na nádrž horké užitkové vody
podle níže uvedeného obrázku.
1 Zásobník na teplou užitkovou vodu
2 Paralelní čerpadlo (místní dodávka)
3 Článek topení (místní dodávka)
4 Zpětný ventil (místní dodávka)
5 Sprcha (místní dodávka)
6 Vnitřní jednotka
[3] Automatický restart
Pokud dojde k výpadku napájení a poté je napájení obnoveno,
funkce automatického restartu znovu použije nastavení
uživatelského rozhraní, které platilo v době výpadku napájení.
Je-li tato funkce vypnutá a dojde k výpadku napájení a poté je
napájení obnoveno, plánovací časovač se nezapne. Stisknutím
tlačítka pr opět aktivujte plánovací časovač.
■ [3-00] Stav: definuje, zda je funkce automatického restartu
zapnutá ON (0) nebo vypnutá OFF (1).
[4] Teplota vypnutí prostorového vytápění
Teplota vypnutí prostorového vytápění
■ [4-02] Teplota vypnutí vyhřívání prostor: je-li překročena tato
venkovní teplota, vytápění prostor se vypne, aby
nedocházelo k přetápění.
[6] Plánovaná akumulace a opětovný ohřev užitkové vody
Plánovaná akumulace teplé užitkové vody
Nastavenou hodnotu akumulace lze zpřístupnit přímo pomocí
tlačítek
wi a wj.
■ [6-03] Plánovaná akumulace: definuje, zda je plánovaná
akumulace ohřevu užitkové vody během noci aktivována (1)
nebo deaktivována (0).
■ [6-04] Čas spuštění plánované akumulace: noční čas, kdy má
být spuštěn ohřev užitkové vody.
Plánovaný/nepřetržitý opětovný ohřev horké užitkové vody
■ [6-05] Opětovný ohřev: definuje, zda plánovaný opětovný ohřev
užitkové vody během dne je aktivovaný (1) nebo nepřetržitý
opětovný ohřev je aktivovaný (2) nebo opětovný ohřev je
deaktivovaný (0)
■ [6-06] Čas spuštění plánovaného opětovného ohřevu: denní
čas, kdy má být spuštěn ohřev užitkové vody.
■ [6-07] Nastavená hodnota opětovného ohřevu horké užitkové
vody
■ [6-08] Hystereze nastavené hodnoty opětovného ohřevu horké
užitkové vody
Příklad 1: Plánovaná akumulace [6-03]=1, plánovaný opětovný
ohřev [6-05]=1, funkce desinfekce [2-01]=1 aktivovaná.
A Režim plánované akumulace: aktivovaný v [6-04],
ohřívání horké užitkové vody, dokud nastavená hodnota
uživatelského rozhraní horké užitkové vody T
DHW
(např. 55°C) není dosažena.
B Režim plánovaného opětovného ohřevu: aktivovaný
v [6-06], ohřívání horké užitkové vody, dokud nastavená
hodnota opětovného ohřevu horké užitkové vody [6-07]
(např. 45°C) není dosažena.
C Režim desinfekce (pokud je aktivován): aktivovaný
v [2-02], ohřívání horké užitkové vody, dokud nastavená
hodnota desinfekce horké užitkové vody [2-03] (např.
60°C) není dosažena. Viz "[2] Funkce desinfekce" na
straně 14.
t Čas
T Teplota horké užitkové vody
T
DHW
Nastavená hodnota uživatelského rozhraní horké užitkové
vody
Příklad 2: Plánovaná akumulace [6-03]=1, nepřetržitý opětovný
ohřev [6-05]=2, funkce desinfekce [2-01]=1 aktivovaná.
A Režim plánované akumulace: aktivovaný v [6-04],
ohřívání horké užitkové vody, dokud nastavená hodnota
uživatelského rozhraní horké užitkové vody T
DHW
(např.
55°C) není dosažena.
B Režim nepřetržitého opětovného ohřevu: trvá aktivace
ohřevu užitkové vody, dokud nastavená hodnota
opětovného ohřevu užitkové vody [6-07] (např. 45°C)
není dosažena s hysterezí [6-08].
C Režim desinfekce (pokud je aktivován): aktivovaný
v [2-02], ohřívání horké užitkové vody, dokud nastavená
hodnota desinfekce horké užitkové vody [2-03] (např.
60°C) není dosažena. Viz "[2] Funkce desinfekce" na
straně 14.
t Čas
T Teplota horké užitkové vody
T
DHW
Nastavená hodnota uživatelského rozhraní horké užitkové
vody
VÝSTRAHA
Nikdy nezahřívejte nádrž horké užitkové vody na teplotu
vyšší než 80°C. Může to vést k poškození zařízení a
potenciálnímu nebezpečí úniku horké vody, která může
způsobit popáleniny.
POZNÁMKA
Proto se doporučuje ponechat funkci automatického
restartu vždy aktivní.
POZNÁMKA
Je-li zdroj elektrické energie se zvýhodněnou sazbou
typem s přerušením dodávky, je nutné vždy povolit funkci
automatického restartu.
Nejste-li si jisti v této oblasti, požádejte o radu či informaci
vašeho instalačního technika.
INFORMACE
Plánovanou akumulaci a opětovný ohřev užitkové vody lze
realizovat pouze v případě, že [4-03]=4 nebo 5 a režim
ohřevu užitkové vody je aktivován tlačítkem w.
2
1
6
3 5
4
A B C
T
t
[2-03]
T
DHW
[6-07]
[6-04] [6-06] [2-02]
A B C
[6-08]
B
T
t
[2-03]
[6-07]
T
DHW
[6-04] [2-02]
