Manuale d'installazione
3
RRHQ006~008ADV3(8)
Unità esterna per pompe di calore aria-acqua
4PW50201-1
■ Poiché il tubo di drenaggio fuoriesce dall'unità esterna, non
collocare sotto l'unità alcun oggetto che debba essere tenuto
lontano dall'umidità.
Scelta del luogo per climi freddi
■ Per prevenire l'esposizione al vento, installare l'unità esterna
con il lato aspirazione rivolto verso la parete.
■ Non installare mai l'unità esterna in un luogo in cui il lato
aspirazione possa essere esposto direttamente al vento.
■ Per prevenire l'esposizione al vento, installare un deflettore sul
lato di uscita dell'aria dell'unità esterna.
■ Nelle aree soggette a forti cadute di neve, è fondamentale
scegliere un luogo d'installazione in cui la neve non possa in
alcun modo interferire con il funzionamento dell'unità. In caso di
possibili cadute di neve sui lati, accertarsi che la serpentina
dello scambiatore di calore non venga colpita dalla neve (se
necessario costruire una tettoia laterale).
Specifiche delle tubature del refrigerante
Installazione vicino a una parete o a un ostacolo
■ Se in corrispondenza del punto di ingresso o di scarico dell'aria
dell'unità esterna si trovano una parete o un altro ostacolo,
seguire le istruzioni per l'installazione qui di seguito riportate.
■ Per qualsiasi schema di installazione sotto riportato, l'altezza
della parete sul lato di scarico deve essere di 1200 mm o
inferiore.
Parete solo da un lato (unità: mm)
Pareti su due lati (unità: mm)
Pareti su tre lati (unità: mm)

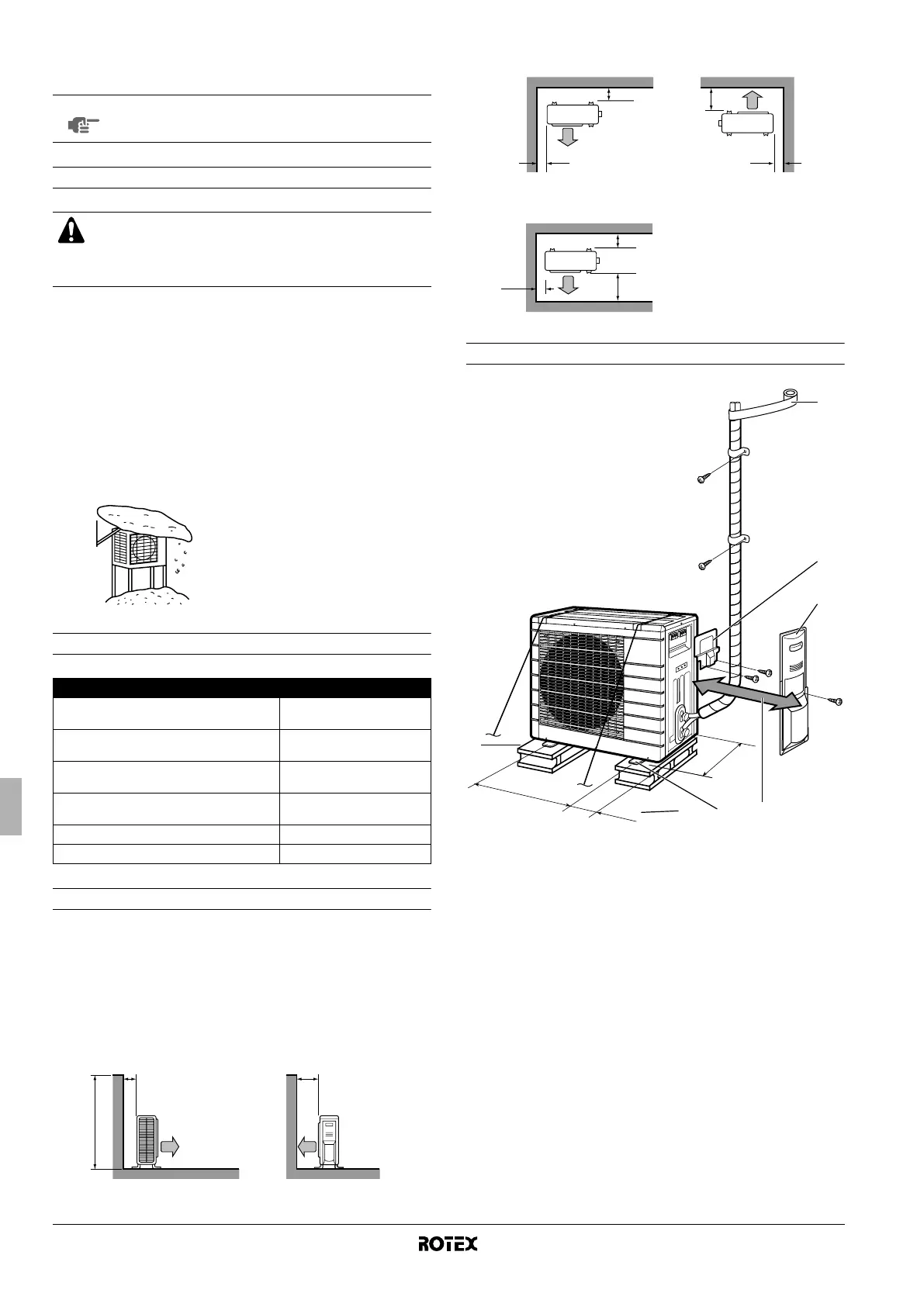

Disegno dell'installazione dell'unità esterna
NOTA
Non è possibile appendere le unità al soffitto o una
sopra l'altra.
ATTENZIONE
Quando si utilizza l'unità esterna in luoghi con basse
temperature ambiente esterne, accertarsi di seguire le
istruzioni descritte di seguito.
Costruire un'ampia tettoia.
Costruire un basamento.
Installare l'unità in posizione abbastanza
elevata rispetto al terreno per evitare che
venga ricoperta dalla neve.
Specifiche delle tubature del refrigerante
Lunghezza massima consentita delle
tubature tra unità esterna e quella interna
30 m
Lunghezza minima richiesta delle tubature
tra unità esterna e quella interna
3 m
Differenza di altezza massima consentita tra
unità esterna e quella interna
20 m
Quantità di refrigerante aggiuntivo per il tubo
del refrigerante con lunghezza ai 10 m
20 g/m
Tubo del gas: diametro esterno 15,9 mm (5/8")
Tubo del liquido: diametro esterno 6,4 mm (1/4")
>100 >350
≤1200
1 Avvolgere il tubo di isolamento con il nastro adesivo dal basso
verso l'alto.
2 Coperchio di servizio
3 Coperchio valvola di arresto
4 250 mm dalla parete. Lasciare spazio per le operazioni di
manutenzione elettrica e delle tubature.
5 In caso di pericolo di caduta o rovesciamento dell'unità, fissarla
con i bulloni per la base di appoggio, con cavi o altri mezzi.
6 Distanza dal lato esterno del coperchio della valvola di arresto
7 Se la posizione non consente un buon drenaggio, collocare l'unità
su dei basamenti. Regolare l'altezza dei piedini per livellare la
posizione dell'unità. In caso contrario potrebbero verificarsi
perdite o accumuli d'acqua.
>50
>50
>350
>100
>100
>350
>50
330 mm
580 mm
120 mm
4
1
3
2
7
56
