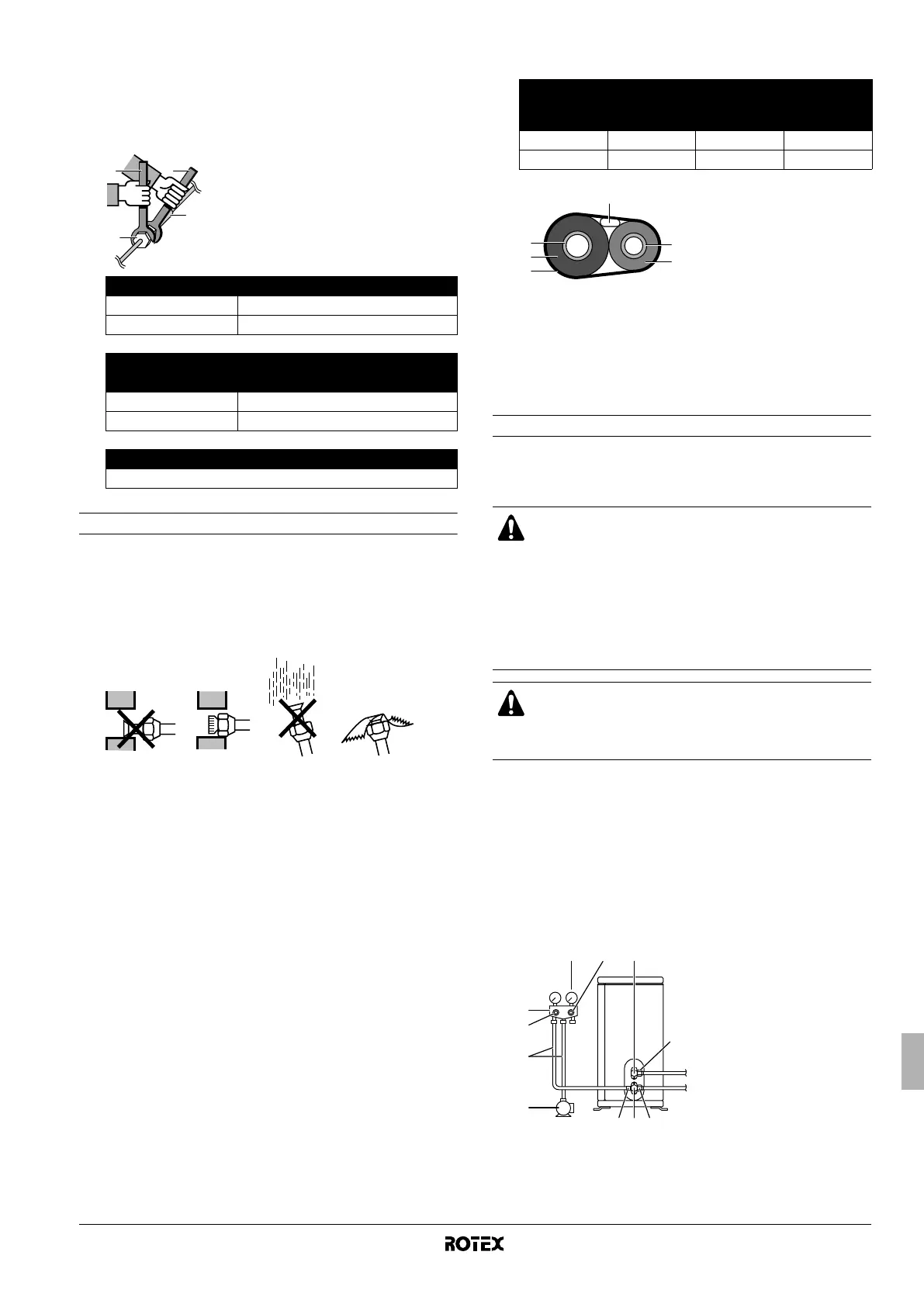

RRHQ006~008ADV3(8)
Unidade de exterior para bomba de calor ar/água
4PW50201-1
Manual de instalação
5
2 Ao desapertar uma porca bicone, use sempre duas chaves em
combinação.
Ao ligar os tubos, faça o aperto da extremidade abocardada
utilizando sempre em conjunto uma chave de bocas e uma
chave dinamométrica, para evitar fendas no abocardado e as
consequentes fugas.
Instalação das tubagens de refrigerante
Recomendações para manuseamento da tubagem
■ Proteja contra pó e humidade a extremidade aberta do tubo.
■ Todas as dobras no tubo devem ser tão suaves quanto possível.
Efectue as dobras com um torcedor de tubos.
O raio de dobragem deve ser de 30 a 40 mm – ou maior.
Selecção do cobre e dos materiais de isolamento
térmico
Ao utilizar tubagens e equipamentos genéricos, tenha em atenção o
seguinte:
■ Material isolante: espuma de polietileno
Taxa de transferência térmica: 0,041 a 0,052 W/mK (0,035 a
0,045 kcal/mh°C)
A temperatura superficial das tubagens de gás refrigerante
alcança, no máximo, 110°C.
Escolha materiais de isolamento térmico que suportem esta
temperatura.
■ Certifique-se de que isola tanto as tubagens de gás como as de
líquido, empregando as dimensões indicadas de seguida.
■ Utilize tubos distintos com isolamento térmico para as tubagens
de líquido e de gás.
Purga de ar e detecção de fugas de gás
Após concluir as operações de tubagem e ligar a unidade de exterior
à unidade interior, é necessário purgar o ar e verificar se há fugas de
gás.
■ Se acrescentar refrigerante, purgue o ar das tubagens de
refrigerante e da unidade interior, utilizando uma bomba de
vácuo. Só depois é que pode efectuar a carga de refrigerante
adicional.
■ Utilize uma chave hexagonal (4 mm) para rodar o tirante da
válvula de paragem.
■ Todas as junções de tubos de refrigerante devem ser apertadas
com uma chave dinamométrica, utilizando o binário de aperto
especificado. Para mais informações, consulte "Ligação da
tubagem de refrigerante à unidade de exterior" na página 4.
Porca bicone Binário de aperto das porcas bicones
Ø6,4 mm (1/4") 15~17 N•m
Ø15,9 mm (5/8") 63~75 N•m
Binário de aperto da tampa da válvula
Tampa da válvula Tubos de gás
Ø6,4 mm (1/4") 21,6~27,4 N•m
Ø15,9 mm (5/8") 44,1~53,9 N•m
Binário de aperto da tampa do orifício de serviço
10,8~14,7 N•m
12
3
4
1 Chave dinamométrica
2 Chave de bocas
3 União da tubagem
4 Porca bicone
Tamanho do tubo Isolamento do tubo
Diâmetro
exterior
Espessura
Diâmetro
interior
Espessura
6,4 mm (1/4") 0,8 mm 8-10 mm ≥10 mm
15,9 mm (5/8") 1,0 mm 16-20 mm ≥13 mm
ATENÇÃO
■ Não introduza no ciclo de refrigeração nenhuma
substância a não ser o refrigerante especificado
(R410A).
■ Ao detectar fugas de refrigerante, areje a divisão tão
rapidamente e intensamente quanto possível.
■ O R410A, assim como os outros refrigerantes, deve
ser sempre recuperado; nunca deve ser libertado
directamente para o ambiente.
AVISO
Utilize uma bomba de vácuo exclusivamente para R410A.
Se usar a mesma bomba de vácuo para refrigerantes
diferentes, pode danificá-la ou à unidade.
5
6
1
2
4
3
1 Tubo de gás
2 Cablagem entre
unidades
3 Tubo de líquido
4 Isolamento do tubo de
líquido
5 Fita de acabamento
6 Isolamento do tubo de
gás
14
10
2
6
5
3
7 8 9
8
1 Manómetro
2 Colector
3 Válvula de baixa
pressão (Lo)
4 Válvula de alta
pressão (Hi)
5 Mangueiras de carga
6 Bomba de vácuo
7 Orifício de saída
8 Tampas das válvulas
9 Válvula de paragem
do gás
10 Válvula de paragem
do líquido
4PW50201-1_off,-2N dig Page 5 Wednesday, October 22, 2008 10:39 AM
