RRHQ006~008ADV3(8)
Unità esterna per pompe di calore aria-acqua
4PW50201-1
Manuale d'installazione
4

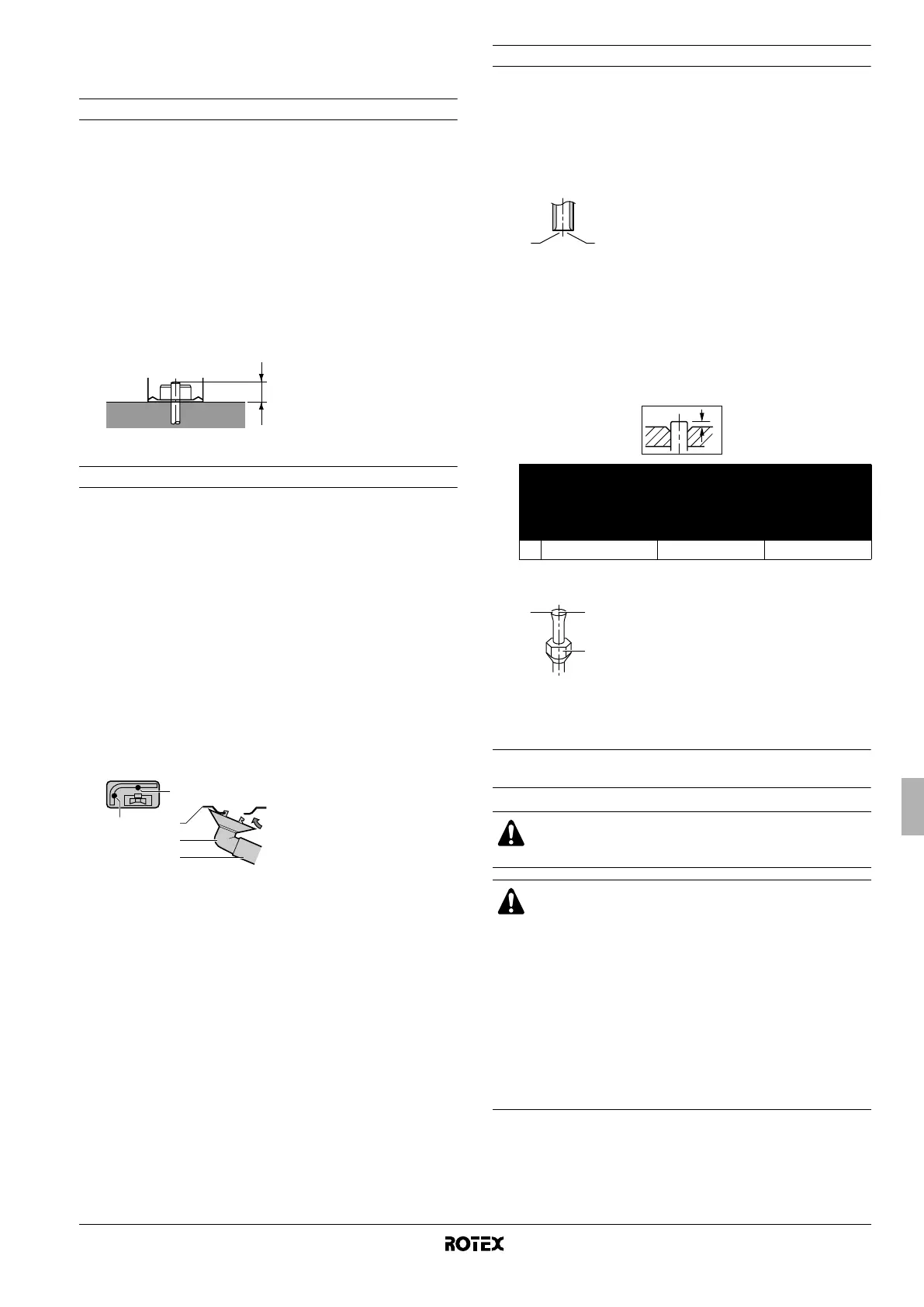

PROCEDURA DI INSTALLAZIONE
Montaggio dell'unità esterna
Per l'installazione dell'unità esterna, fare riferimento a "Linee guida
per l'installazione" a pagina 2 per scegliere una posizione adeguata.
1 Controllare solidità e altezza dal suolo dell'installazione in modo
che l'unità non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.
2 Preparare 4 serie di bulloni per base di appoggio M8 e M10,
dadi e rondelle (non in dotazione).
3 Fissare saldamente l'unità utilizzando i bulloni per base di
appoggio secondo la relativa figura.
Si consiglia di avvitare i bulloni per base di appoggio fino a che
la loro altezza dalla superficie della base di appoggio sia di
20 mm.
Operazione di drenaggio
Nella tabella delle combinazioni, verificare nella sezione "Opzioni
possibili" a pagina 2 se è consentita l'operazione di drenaggio. Se
l'operazione di drenaggio sull'unità è consentita e se il luogo
d'installazione richiede tale operazione, seguire le linee guida
riportate di seguito.
Sono disponibili kit di drenaggio opzionali.
Se le uscite del drenaggio sono coperte dalla base di montaggio
o dalla superficie del pavimento, sistemare basi supplementari
aventi un'altezza minima di 30 mm sotto i piedini dell'unità
esterna.
In zone fredde, non utilizzare un tubo di drenaggio con l'unità
esterna. L'acqua drenata potrebbe congelare, compromettendo
il riscaldamento. Nel caso in cui si deve utilizzare obbligatoria-
mente un tubo di drenaggio, si consiglia di installare l'elettro-
riscaldatore opzionale della piastra di fondo (EKBPHT).
Accertarsi che il sistema di drenaggio funzioni correttamente.
Svasatura dell'estremità dei tubi
Seguire la seguente procedura per svasare l'estremità di ciascun
tubo:
1 Tagliare l'estremità dei tubi con un tagliatubi.
2 Rimuovere le sbavature tenendo la superficie di taglio rivolta
verso il basso in modo che nel tubo non entrino residui.
3 Rimuovere il dado svasato dalla valvola di arresto e posizionare
il dado svasato sul tubo.
4 Svasare il tubo. Impostare esattamente nella posizione qui di
seguito indicata.
5 Controllare che la svasatura sia stata realizzata correttamente.
Collegamento della tubatura del refrigerante all'unità
esterna
1 Fori acqua drenata
2 Parte inferiore del telaio
3 Sono disponibili kit di drenaggio opzionali.
4 Tubo (non di fornitura con diametro interno di 16 mm)
20
21
3
4
1
1 Tagliare i tubi esattamente ad angolo retto.
2 Rimuovere le sbavature.
Strumento per la
svasatura per
R410A (tipo
innesto)
Strumento per la svasatura
convenzionale
Tipo di innesto
(tipo Ridgid)
Tipo dado ad
alette
(tipo Imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Tutti i collegamenti frigoriferi devono essere eseguiti da un
tecnico qualificato ed essere conformi alle normative locali
e nazionali vigenti.
ATTENZIONE
Non utilizzare olio minerale sulla parte svasata.
L'olio minerale che penetra nel sistema potrebbe
ridurre la durata delle unità.
Non utilizzare tubi che siano già stati utilizzati per
installazioni precedenti. Utilizzare esclusivamente le
parti in dotazione con l'unità.
Per garantire la durata di questa unità R410A non
installare mai un disidratatore. Il materiale
disidratante potrebbe sciogliersi e danneggiare il
sistema.
Una svasatura incompleta potrebbe provocare perdite
di gas refrigerante.
12
A
1 2
3
1 La superficie interna della svasatura non
deve presentare imperfezioni.
2
L'estremità del tubo deve essere svasata
in modo uniforme che abbia un cerchio
perfetto.
3 Accertarsi che il dado svasato sia
installato correttamente.
4PW50201-1_off,-2N dig Page 4 Wednesday, October 22, 2008 10:39 AM
