RRHQ006~008ADV3(8)
Hava su tipi ısı pompası için dış ünite
4PW50201-1
Montaj kılavuzu
4

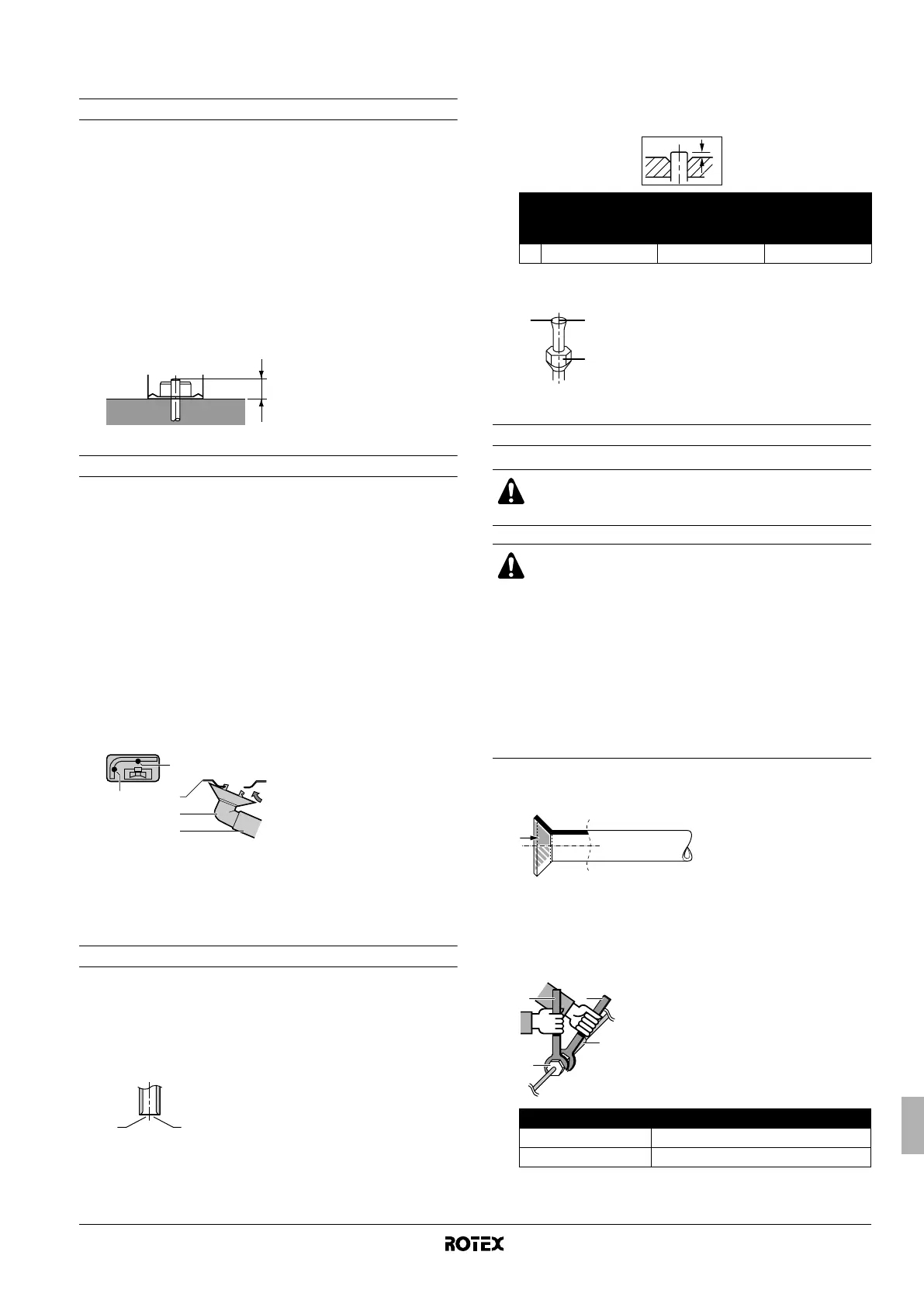

Montaj prosedürü
Dış ünite montajı
Dış üniteyi monte ederken, uygun yer seçimi için bkz. "Montaj
esasları" sayfa 2.
1 Kurulumdan sonra ünitenin işletim titreşimine veya gürültüsüne
neden olmaması için montaj zemininin mukavemetini ve
düzlüğünü kontrol edin.
2 4 takım M8 veya M10 kaide cıvatası, somunlar ve pullarını
hazırlayın (sahadan temin edilir).
3 Üniteyi altyapı resmine uygun olarak kaide cıvataları aracılığıyla
emniyetli bir şekilde sabitleyin.
Kaide yüzeyi üzerinde 20 mm uzunluk kalana kadar kaide
cıvatalarının sıkılması en iyisidir.
Drenaj işlemi
Drenaj işlemine izin verilip verilmediğini "Olası seçenekler" sayfa 2
konusu altındaki kombinasyon tablosundan kontrol edin. Üniteniz
üzerinde drenaj işlemine izin verilmesi ve montaj mahallinin drenaj
işlemini gerektirmesi halinde, aşağıdaki yönergeleri izleyin.
■ Suyun akıtılması için drenaj kitleri opsiyonel olarak temin
edilebilir.
■ Drenaj ağızları montaj kaidesi veya zemin yüzeyi ile
kapanmışsa, dış ünite ayaklarının altına ilave olarak en az 30
mm yükseklikte altlık yerleştirin.
■ Soğuk bölgelerde dış ünitede drenaj hortumu kullanmayın.
Drenaj suyu donarak ısıtma performansını zayıflatabilir. Şu veya
bu nedenle bir drenaj hortumunun kullanılması kaçınılmaz
olduğunda, opsiyonel alt plaka ısıtma bandının (EKBPHT)
takılması önerilir.
Drenajın düzgün çalışmasına dikkat edin.
Boru ucuna havşa açılması
Boruların ucuna havşa açmak için aşağıda verilen yöntemi izleyin:
1 Borunun ucunu boru kesme aleti ile kesin.
2 Talaşların boruya girmemesi için kesilen yüzey aşağı bakarak
çapakları temizleyin.
3 Stop vanasından havşa somununu sökün ve boru üzerine
yerleştirin.
4 Boruya havşa açın. Tam olarak aiağıda gösterilen pozisyona
ayarlayın.
5 Havşanın düzgün açıldığını kontrol edin.
Dış üniteye soğutucu borularının bağlanması
1 Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
2 Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken somunun çatlamasını ve kaçakları
önlemek amacıyla havşa somununu sıkmak için daima bir açık
ağız anahtar ile tork anahtarını birlikte kullanın.
1 Su drenaj delikleri
2 Alt çerçeve
3 Drenaj soketi (opsiyonel)
4 Hortum (sahadan temin edilir, iç çap 16 mm)
1 Tam dik açıda kesin.
2 Çapakları temizleyin
20
21
3
4
1
12
R410A için havşa
takımı (kavramalı tip)
Geleneksel havşa takımı
Kavrama tipi
(Ridgid tipi)
Kelebek somun tipi
(Imperial tipi)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Sahadaki tüm boru tesisat işlemleri lisanslı bir soğutma
teknisyeni tarafından yapılmalı ve ilgili yerel ve ulusal
yönetmeliklere uygun olmalıdır.
İKAZ
■ Havşa kısmında mineral yağ kullanmayın.
Sisteme giren mineral yağ ünitelerin ömrünü
azaltacaktır.
■ Daha önceki montajlarda kullanılmış boruları asla
kullanmayın. Sadece üniteyle beraber verilen
parçaları kullanın.
■ Ömrünü garantilemek için bu R410A ünitesine hiçbir
zaman bir kurutucu takmayın. Kurutucu madde
eriyerek sisteme zarar verebilir.
■ Kusurlu havşa açılması soğutucu gaz kaçağına yol
açabilir.
Havşa somunu Havşa somunu sıkma torku
Ø6,4 mm (1/4") 15~17 N•m
Ø15,9 mm (5/8") 63~75 N•m
A
1 2
3
1 Havşanın iç yüzeyi kusursuz olmalıdır.
2 Boru ucuna eşit olarak tam daire
şeklinde havşa açılmalıdır.
3 Havşa somununun takıldığından emin
olun.
12
3
4
1 Tork anahtarı
2 Somun anahtarı
3 Boru birleşimi
4 Havşa somunu
