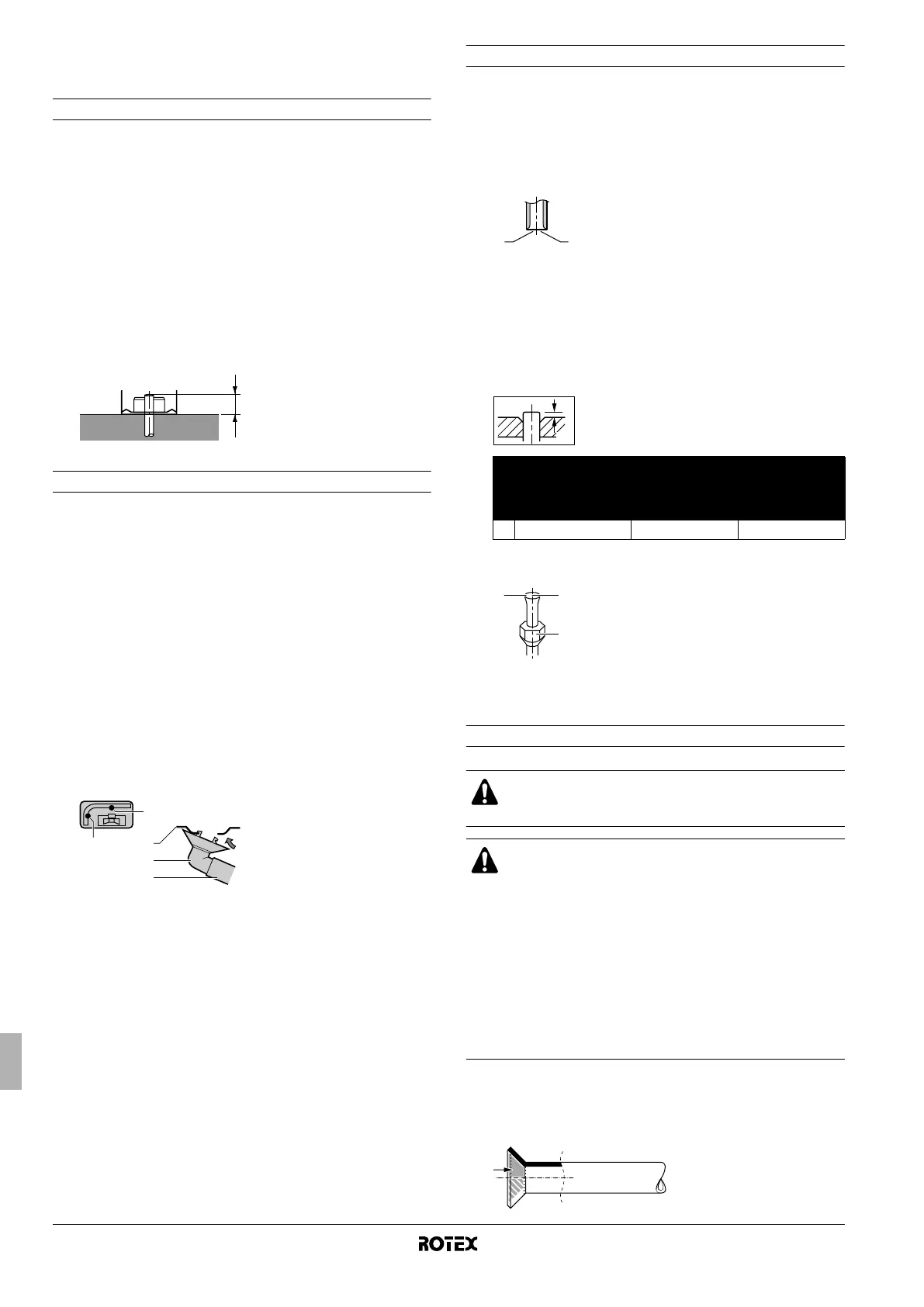

PROCEDIMENTO DE INSTALAÇÃO
Montagem da unidade de exterior
Duranta a instalação da unidade de exterior, consulte a secção
"Recomendações de instalação" na página 2, para escolher um local
adequado.
1 Verifique a força e nivelamento do piso onde se vai proceder à
instalação, de forma a que depois de instalada, a unidade não
provoque qualquer tipo de vibração ou ruído ao funcionar.
2 Prepare 4 conjuntos de porcas, anilhas e parafusos de
ancoragem M8 ou M10 (fornecimento local).
3 Fixe bem a unidade, utilizando parafusos de ancoragem, con-
forme indicado no esquema de fixação.
É melhor aparafusar os parafusos de ancoragem deixando-os
20 mm acima da superfície de fixação.
Instalação de esgoto
Verifique na tabela de combinação, em "Opções possíveis" na
página 2, se a instalação de esgoto é permitida. Caso seja permitida
a instalação de esgoto na unidade e o local de instalação exiga
trabalhos técnicos para o efeito, cumpra as directrizes que se
seguem.
■ Os kits de drenagem estão disponíveis como opções.
■ Se as saídas de esgoto estiverem tapadas pelas bases ou
superfícies de apoio, aumente a altura das bases sob os pés da
unidade, até que as saídas estejam pelo menos 30 mm acima
da superfície de apoio.
■ Em zonas frias, não ligue nenhuma mangueira de esgoto à
unidade de exterior. A água residual pode congelar,
prejudicando a capacidade de aquecimento. Caso seja
impossível evitar a utilização de uma mangueira de esgoto,
recomenda-se a instalação da resistência de fita opcional para
a base da unidade (EKBPHT).
Certifique-se de que o esgoto funciona devidamente.
Abocardar as extremidades dos tubos
Para abocardar as extremidades da tubagem, cumpra o procedi-
mento que se segue:
1 Corte a extremidade do tubo com um corta-tubos.
2 Apare as rebarbas com a superfície de corte virada para baixo,
para que os fragmentos não se introduzam no tubo.
3 Retire a porca bicone da válvula de paragem e coloque-a no
tubo.
4 Abocarde o tubo. Coloque exactamente na posição infra
indicada.
5 Verifique se o abocardamento foi bem feito.
Ligação da tubagem de refrigerante à unidade de exterior
1 Quando ligar a extremidade abocardada, revista-a por dentro
com óleo de éter ou de éster, e comece por apertar
manualmente, rodando 3 ou 4 vezes, antes de apertar com
força.
1 Orifícios para águas residuais
2 Estrutura inferior
3 Os kits de drenagem estão disponíveis como opções.
4 Mangueira (fornecimento local; diâmetro interno de 16 mm)
20
21
3
4
1
1 Faça o corte num ângulo perfeitamente recto.
2 Retire as rebarbas.
Abocardador para
R410A (de
acoplagem)
Abocardador convencional
De acoplagem
(tipo Ridgid)
De porca
borboleta
(tipo Imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Toda a tubagem local deve ser instalada por um técnico de
frio qualificado, segundo os regulamentos locais e normas
nacionais aplicáveis.
AVISO
■ Não utilize óleo mineral na zona abocardada.
A entrada de óleo mineral no sistema diminui a vida
útil das unidades.
■ Nunca utilize tubagens já empregues noutras
instalações. Utilize apenas peças que tenham sido
fornecidas com a unidade.
■ Nunca instale um desumidificador nesta unidade
R410A, para assegurar todo o tempo de vida útil. O
material de desumidificação pode dissolver-se e
danificar o sistema.
■ Um abocardamento incompleto pode originar fugas
de gás refrigerante.
12
A
1 2
3
1 A superfície interna abocardada deve
estar isenta de defeitos.
2
A extremidade do tubo deve ficar
abocardada por igual, formando um
círculo perfeito.
3 Certifique-se de que é aplicada a porca
bicone.
