Manual de instalare
3
RRHQ006~008ADV3(8)
Unitate exterioară pentru pompă termică aer la apă
4PW50201-1
Selectarea amplasamentului în zonele cu climat rece
■ Pentru a preveni expunerea la vânt, instalaţi unitatea exterioară
cu faţa sa de aspiraţie orientată spre perete.
■ Nu instalaţi niciodată unitatea exterioară într-un loc unde partea
de aspiraţie ar putea fi expusă direct vântului.
■ Pentru a preveni expunerea la vânt, instalaţi o placă deflectoare
pe partea de degajare a aerului din unitatea exterioară.
■ În zonele cu ninsori intense este foarte important să alegeţi un
loc de instalare unde zăpada să nu poată afecta unitatea. Dacă
sunt posibile ninsori laterale, aveţi grijă ca serpentina
schimbătorului de căldură să nu fie afectată de zăpadă (dacă e
necesar construiţi o învelitoare laterală).
Specificaţiile tubulaturii de agent frigorific
Instalarea lângă un perete sau obstacol
■ Când în calea admisiei sau a evacuării aerului la/de la unitatea
exterioară există un perete sau un alt obstacol, urmaţi indicaţiile
de instalare de mai jos.
■ Pentru oricare din modurile de instalare de mai jos, înălţimea
peretelui de pe partea de evacuare a aerului trebuie să fie de
1200 mm sau mai puţin.
Perete în dreptul unei laturi (unitate: mm)
Pereţi în dreptul a două laturi (unitate: mm)
Pereţi în dreptul a trei laturi (unitate: mm)

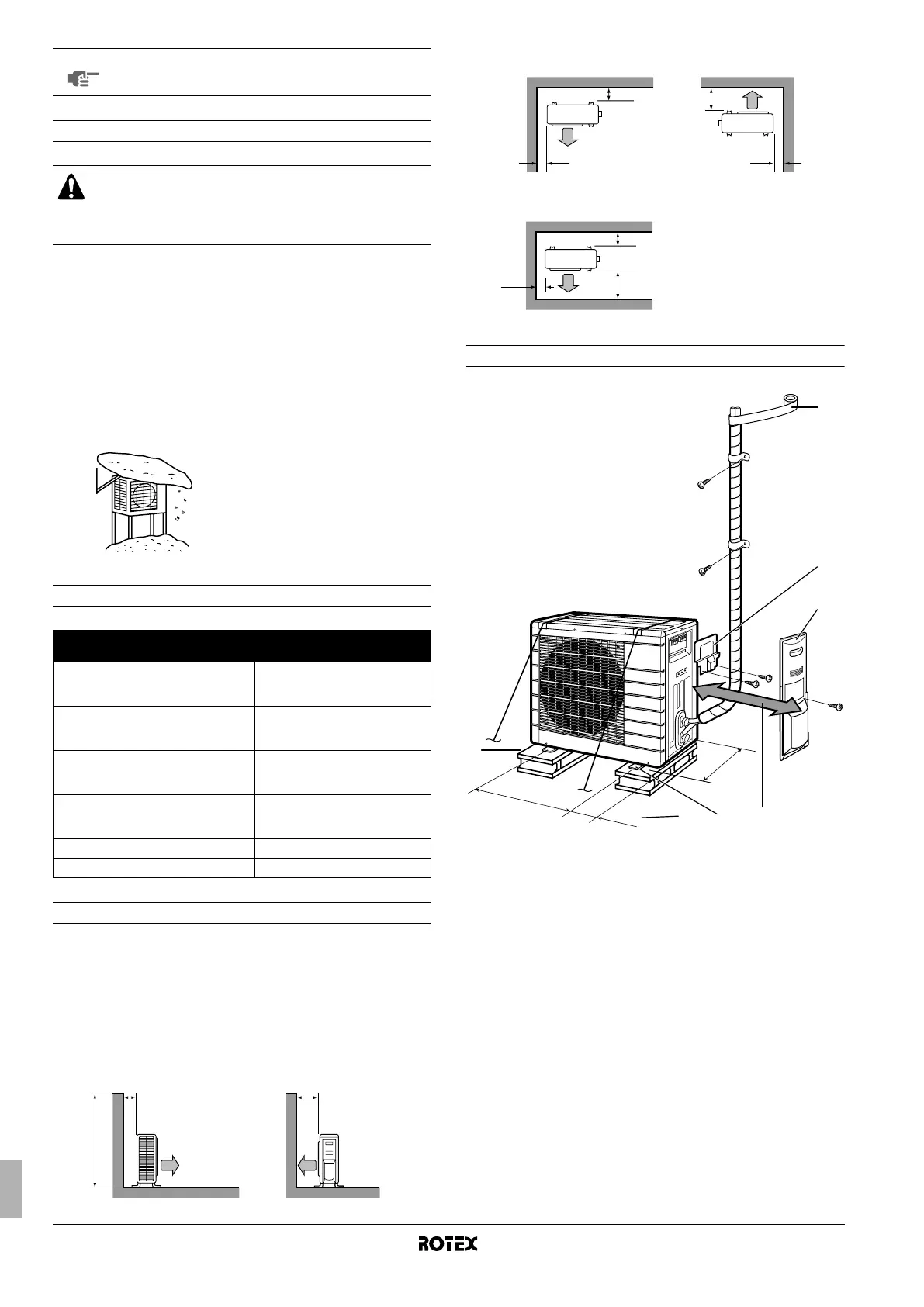

Desen de instalare a unităţii exterioare
NOTĂ
Unităţile nu pot fi instalate suspendate de tavan sau
una peste alta.
PRECAUŢIE
Când exploataţi unitatea exterioară la temperaturi joase
ale mediului exterior, asiguraţi-vă că urmaţi instrucţiunile
de mai jos.
Construiţi o învelitoare mare.
Construiţi un piedestal.
Instalaţi unitatea suficient de sus faţă de
sol pentru a preveni acoperirea cu zăpadă.
Specificaţiile tubulaturii
de agent frigorific
Lungimea maximă admisibilă a
tubulaturii între unitatea exterioară şi
unitatea interioară
30 m
Lungimea minimă necesară a tubulaturii
între unitatea exterioară şi unitatea
interioară
3 m
Diferenţa de înălţime maximă admisibilă
între unitatea exterioară şi unitatea
interioară
20 m
Agentul frigorific suplimentar necesar
pentru conductele de agent frigorific a
căror lungime depăşeşte 10 m
20 g/m
Conductă de gaz - diametrul exterior 15,9 mm (5/8")
Conducta de lichid - diametrul exterior 6,4 mm (1/4")
>100 >350
≤1200
1 Înfăşuraţi conducta de izolaţie cu bandă de finisaj de jos până
sus.
2 Capac pentru întreţinere
3 Capacul ventilului de închidere
4 250 mm de la perete. Lăsaţi spaţiu pentru întreţinerea tubulaturii
şi a părţii electrice.
5 Dacă există pericolul căderii sau răsturnării unităţii, fixaţi unitatea
cu şuruburi de fundaţie, sârmă, sau prin alte mijloace.
6 Distanţa dinspre partea exterioară a capacului ventilului de
închidere
7 Dacă locul nu are drenajul bun, plasaţi unitatea pe tălpi de suport.
Potriviţi înălţimea piciorului până când unitatea este orizontalizată.
Neprocedând astfel se pot produce scăpări sau acumulări de apă.
>50
>50
>350
>100
>100
>350
>50
330 mm
580 mm
120 mm
4
1
3
2
7
56
4PW50201-1_off,-2N dig Page 3 Wednesday, October 22, 2008 10:39 AM
