Unità esterna per pompe di calore aria-acqua
4PW50201-1

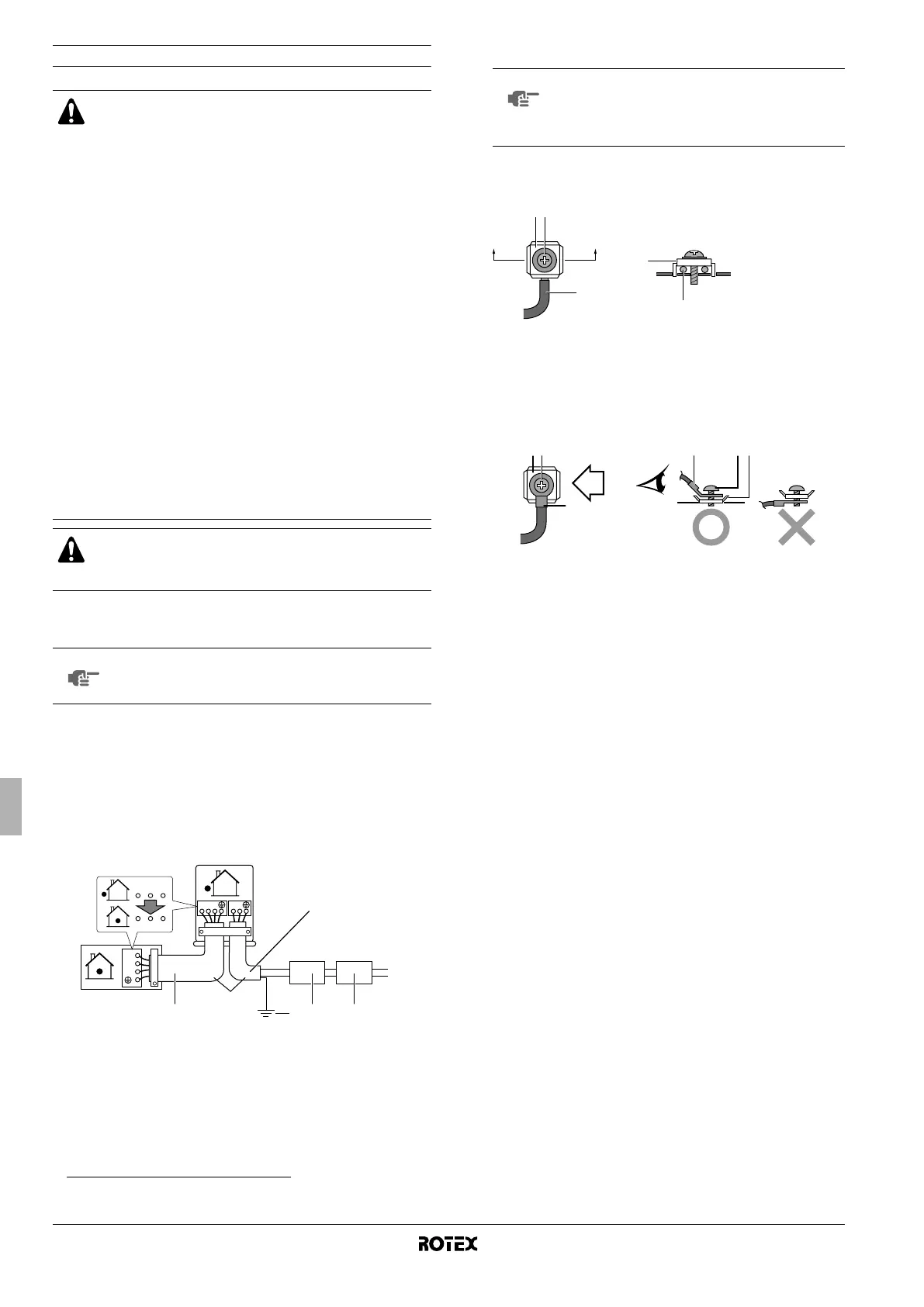

Collegamenti elettrici
Apparecchiatura conforme alla certificazione EN/IEC 61000-3-12
(1)
Procedura
1 Togliere il materiale isolante dal filo (20 mm).
2 Collegare i fili di collegamento tra l'unità interna e quella esterna
in modo che i numeri terminale coincidano (vedere lo
schema elettrico sottostante). Serrare saldamente le viti dei
morsetti. Si consiglia di utilizzare un cacciavite piatto per serrare
le viti.
Vedere inoltre attenzione 2 in "Precauzioni da rispettare" a
pagina 8 per le linee guida dei collegamenti elettrici.
3 Installazione dei morsetti di collegamento a terra
■ Utilizzare il metodo descritto di seguito per installare i singoli
fili centrali.
■ Se si utilizzano terminali ad anello a crimpare, seguire il
metodo descritto di seguito.
4 Tirare il filo collegato e accertarsi che non si stacchi. Fermare
quindi i fili con l'apposita fascetta. Vedere anche "Precauzioni da
rispettare" a pagina 8.
AVVERTENZA
■ Tutti i collegamenti elettrici devono essere eseguiti da
un elettricista qualificato.
■ Il cavo di alimentazione e l'interruttore di circuito
devono essere selezionati in conformità con le
normative locali e nazionali.
■ Non utilizzare fili nastrati, fili conduttori attorcigliati
(vedere attenzione 1 in "Precauzioni da rispettare" a
pagina 8), prolunghe o collegamenti da un sistema a
stella, perché possono provocare surriscaldamento,
folgorazioni elettriche o incendi.
■ Non utilizzare componenti elettrici acquistati local-
mente all'interno del prodotto e non diramare
l'alimentazione all'elettroriscaldatore, ecc. dalla
morsettiera. Questo potrebbe provocare folgorazioni
elettriche o incendi.
■ Assicurarsi di installare un interruttore differenziale.
Questa unità utilizza un inverter, ciò significa che
richiede un interruttore differenziale in grado di gestire
l'alta armonia al fine di evitare possibili malfunziona-
menti dello stesso interruttore differenziale.
■ In conformità alle normative locali e nazionali vigenti
in materia, i cavi fissi devono essere dotati di un
interruttore generale o comunque di altri dispositivi
per lo scollegamento che dispongono della separa-
zione dei contatti in tutti i poli.
AVVERTENZA
Non posizionare su ON l'interruttore di sicurezza finché
tutto il lavoro non è stato completato.
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso
voltaggio pubblico con corrente di alimentazione >16 A e ≤75 A per fase.
NOTA
Consultare il manuale di installazione in dotazione con
il kit dell'elettroriscaldatore della piastra di fondo per il
collegamento dello stesso sui modelli RRHQ_V38.
1 Interconnessione tra unità interna e unità esterna: se la
lunghezza del filo è superiore a 10 m, utilizzare fili da Ø2,5 mm
invece di Ø1,5 mm.
2 Cavo di alimentazione (fare riferimento alla targhetta informativa
dell'unità per conoscere l'assorbimento massimo in
funzionamento)
3 Terra
4 Interruttore di sicurezza
5 Interruttore differenziale
1
2
3
123
LN
H05VV
2
1 4 53
50 Hz
230 V
123
123
NOTA
Questa unità deve essere collegato a terra.
Per il collegamento a terra, seguire le norme
vigenti a livello locale per le installazioni
elettriche.
1 Filo centrale singolo
2 Vite
3 Rosetta piana
1 Ter minale ad anello a crimpare
2 Vite
3 Rosetta piana
A'A
AA'
23
1
1
3
321
B
23
1
B
