RRHQ006~008ADV3(8)
Unitate exterioară pentru pompă termică aer la apă
4PW50201-1
Manual de instalare
8

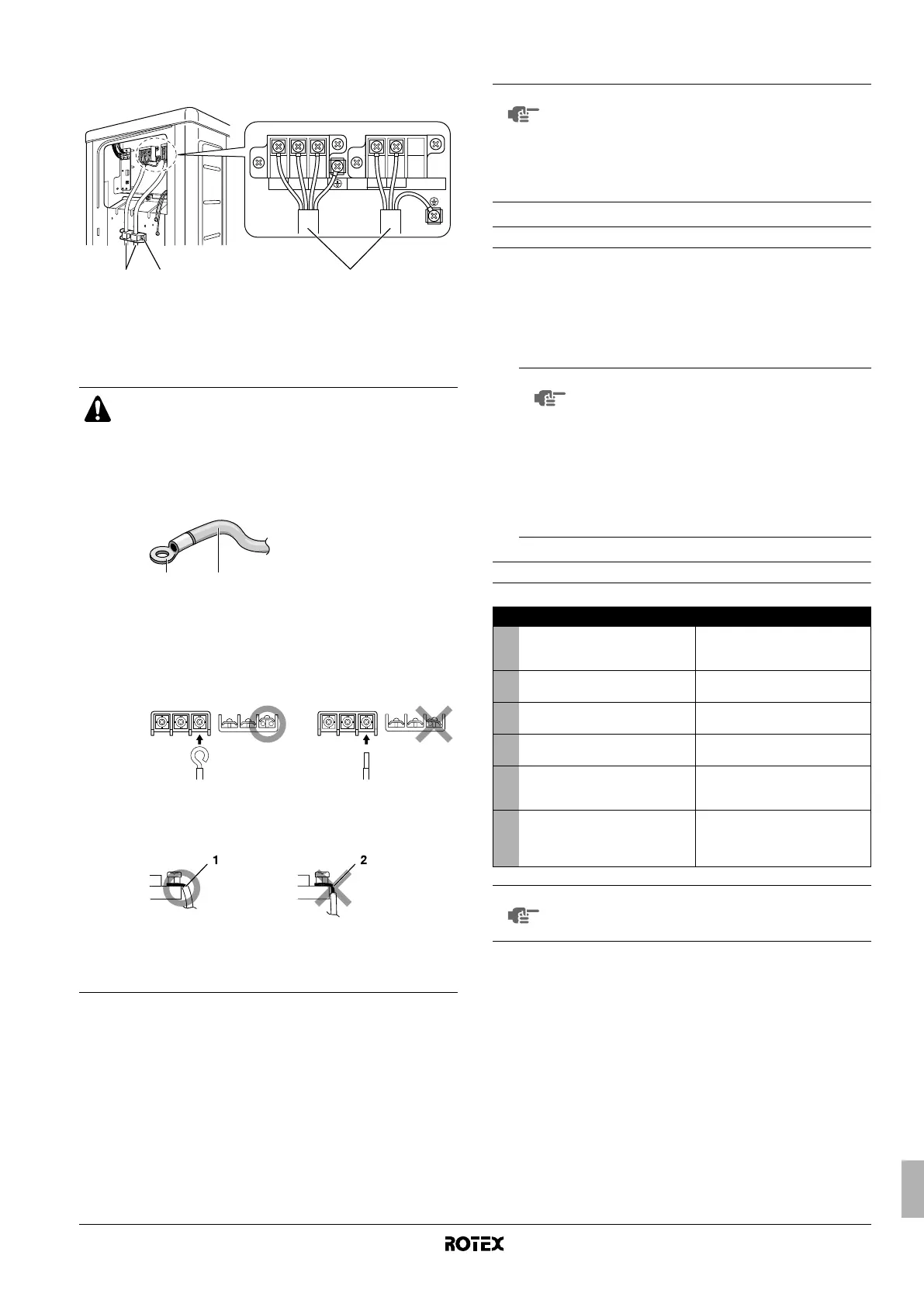

Observaţii
Respectaţi observaţiile menţionate mai jos la efectuarea cablării la
placa cu borne a sursei de alimentare.
■ Folosiţi tipul specificat de cablu şi conectaţi-l strâns (1).
■ Fixaţi strâns clema pentru cablu astfel încât capetele cablului să
nu fie supuse unor solicitări externe (2).
■ Pozaţi cablurile astfel încât capacul pentru service şi capacul
ventilului de închidere să se potrivească fix (3).
Proba de funcţionare şi verificarea finală
Proba de funcţionare şi testarea
1 Măsuraţi tensiunea la partea primară a întreruptorului de
siguranţă. Verificaţi să fie 230 V.
2 Efectuaţi proba de funcţionare în conformitate cu manualul de
instalare şi manualul de exploatare interioară pentru a vă
asigura că toate funcţiile şi piesele lucrează corespunzător.
Elemente de verificat
PRECAUŢIE
1. În cazul în care utilizarea cablurilor multifilare nu
poate fi evitată dintr-un motiv sau altul, aveţi grijă să
instalaţi la capete papuci rotunzi de tip sertizat.
Plasaţi papucul rotund de tip sertizat pe cablu până la
porţiunea acoperită şi fixaţi papucul cu scula
corespunzătoare.
2. Când conectaţi cablurile de legătură la placa de borne
utilizând un cablu cu un singur conductor, aveţi grijă
să efectuaţi o buclare.
Neexecutarea corespunzătoare a conexiunilor poate
produce căldură şi incendiu.
Dezizolaţi cablul la regleta de conexiuni:
LN
123
1 32
21
1 Cablu multifilar
2 Papuc rotund de tip sertizat
1 Dezveliţi capătul cablului până la acest punct
2 O lungime prea mare a porţiunii dezvelite poate
cauza electrocutare sau scurgeri de curent.
NOTĂ
Reţineţi că în timpul primei perioade de funcţionare a
unităţii, consumul de putere poate fi mai mare decât
cea specificată pe plăcuţa de identificare a unităţii.
Acest fenomen se datorează compresorului care are
nevoie de o perioadă de funcţionare de 50 de ore
înainte de a ajunge la o funcţionare lină şi un consum
stabil de energie.
NOTĂ
■ În modul de aşteptare, unitatea necesită o
cantitate mică de energie. Dacă sistemul
urmează să nu fie folosit o anumită perioadă
după instalare, opriţi disjunctorul pentru a
elimina consumul inutil de energie.
■ Dacă disjunctorul se declanşează pentru a
întrerupe alimentarea unităţii exterioare,
sistemul va restabili modul original de
funcţionare când alimentarea de la reţea
este restabilită.
Verificaţi Simptom
■
Unitatea exterioară este instalată
corespunzător pe un postament
solid.
Cădere, vibraţie, zgomot.
■
Nu sunt scăpări de agent frigorific
gaz.
Funcţie de răcire/încălzire
incompletă.
■
Conductele de agent frigorific gaz
şi lichid sunt izolate termic.
Scăpări de apă
■
Sistemul este împământat
corespunzător.
Scurgeri de electricitate.
■
Pentru interconectarea
conexiunilor se folosesc cablurile
specificate.
Nu funcţionează sau deteriorări
prin ardere.
■
Admisia şi evacuarea aerului
unităţii exterioare sunt lipsite de
blocări. Ventilele de închidere
sunt deschise.
Funcţie de răcire/încălzire
incompletă.
NOTĂ
Puneţi clientul să exploateze practic unitatea, în timp
se studiază manualul inclus la unitatea interioară.
Instruiţi clientul cum să exploateze corect unitatea.
4PW50201-1_off,-2N dig Page 8 Wednesday, October 22, 2008 10:39 AM
