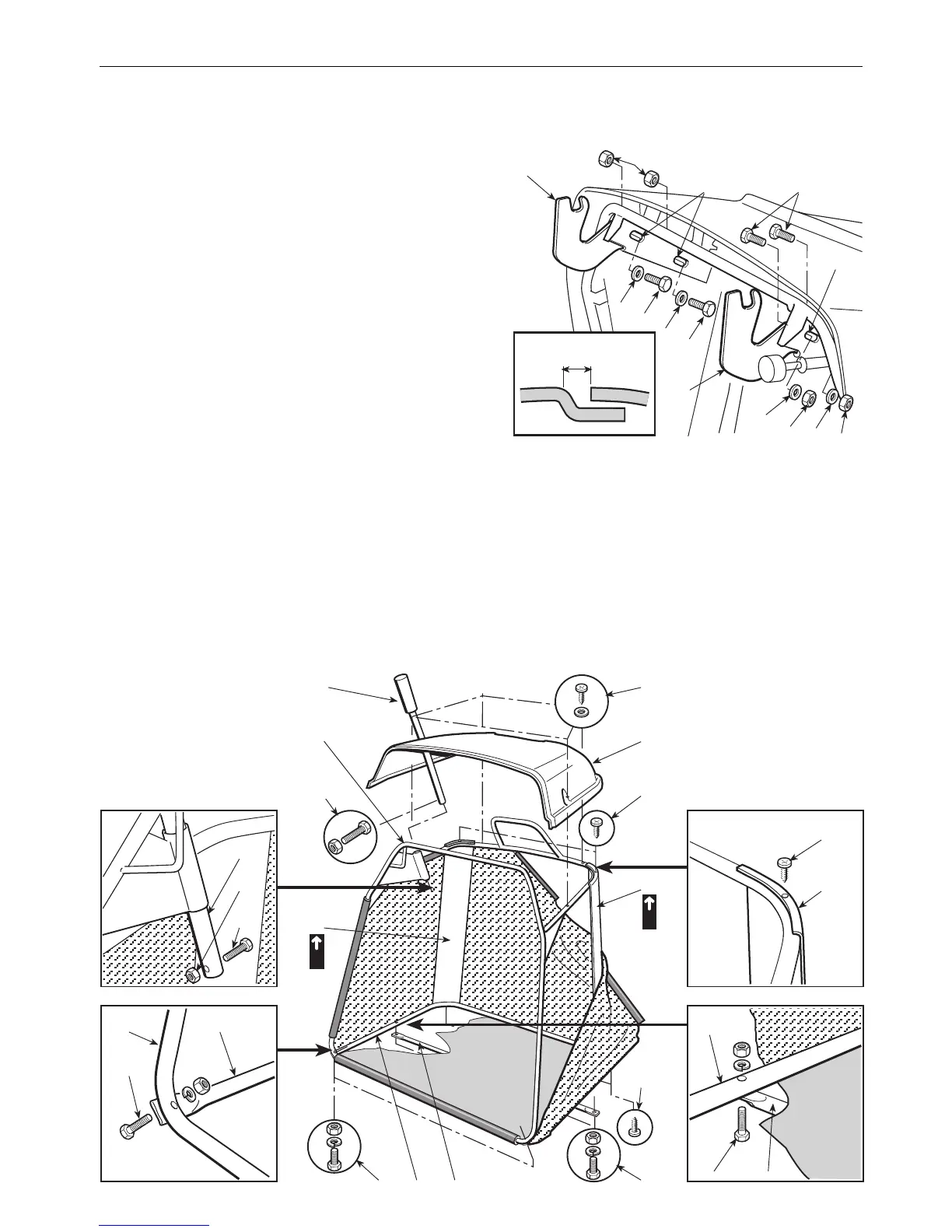

MONTAGGIO DEI SUPPORTI DEL SACCO
Montare i due supporti (1) e (2) sulla pia-
stra posteriore, utilizzando viti (3), rondel-
le (4) e dadi (5) in dotazione seguendo
esattamente la sequenza indicata.
Posizionare inizialmente le viti al centro
delle asole (6) senza serrarle a fondo,
quindi agganciare il sacco ai supporti e
verificare che tra le due coperture in pla-
stica rimanga una distanza uniforme com-
presa fra 6 e 8 mm; questo consente la
regolare rotazione del sacco durante lo
svuotamento, evitando nel contempo fuoriuscite di erba.
Per ottenere questa distanza, modificare opportunamente la posizione di fissag-
gio dei supporti rispetto alle asole (6) ed infine serrare a fondo le viti (3).
MONTAGGIO DEL SACCO
Montare per prima cosa il telaio, unendo la parte superiore (1), che comprende la
ita 11SBALLAGGIO E MONTAGGIO
3
1
2
5
4
3
4
3
4
5
4
5
6
6
6 ÷ 8 mm
R
9
8
6
5
6
11
12
13 -14
4
3 2 10
1
L
6
13
12
4 - 5
2
11 10
14
1 2
3
