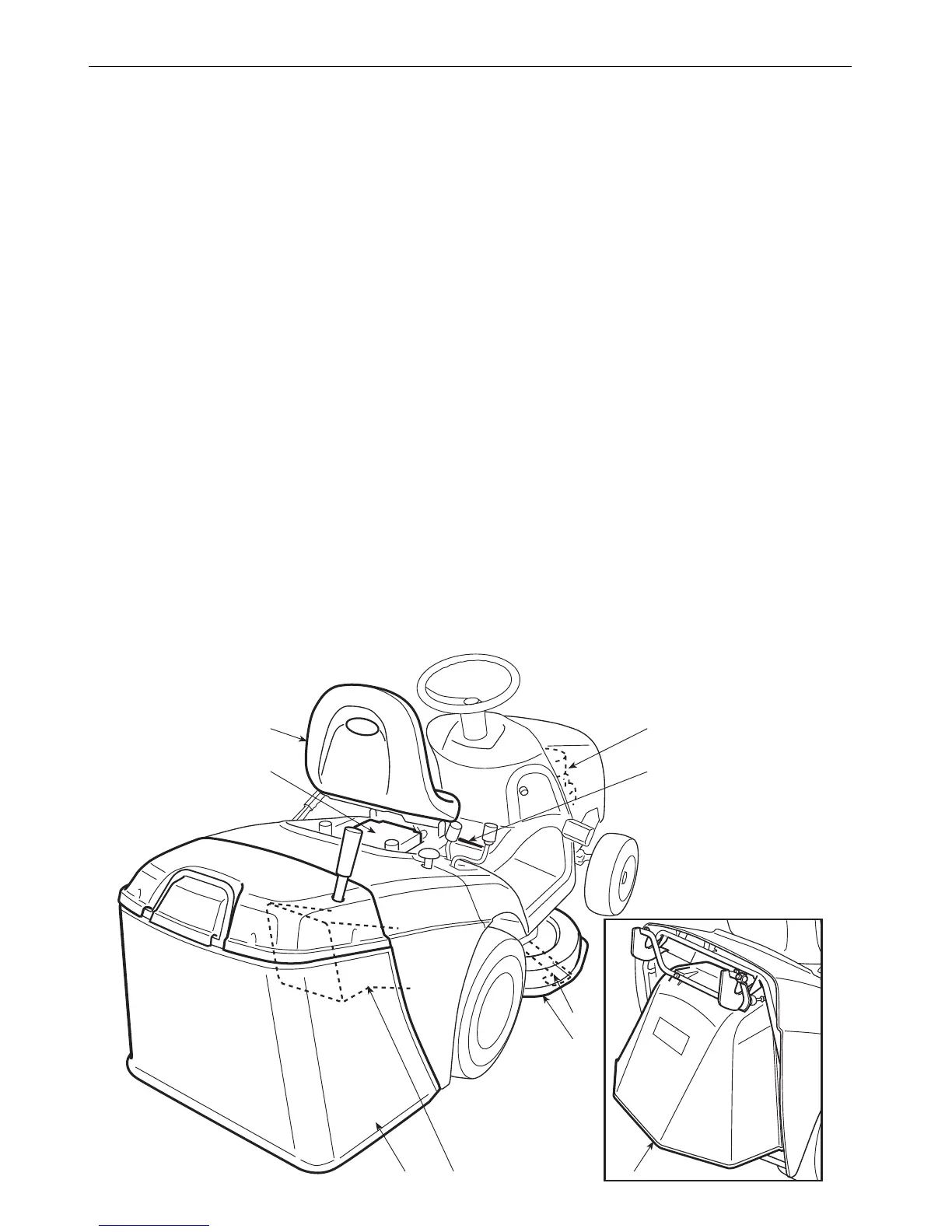

sont les suivantes:
11. Plateau de coupe: c'est le carter qui renferme les lames tournantes.
12. Lames: pièces servant à la tonte du gazon; les ailettes situées aux extré-
mités favorisent le passage de la pelouse tondue vers la goulotte d'éjection.
13. Goulotte d'éjection: pièce permettant la connexion entre le plateau de
coupe et le bac de ramassage.
14. Bac de ramassage: sert d'une part à ramasser l'herbe tondue et constitue
d’autre part, un élément de sécurité puisqu'il empêche aux objets éventuelle-
ment pris par les lames d'être éjectés loin de la tondeuse.
15. Bac de ramassage: sert d'une part à ramasser l'herbe tondue et constitue
d’autre part, un élément de sécurité puisqu'il empêche aux objets éventuelle-
ment pris par les lames d'être éjectés loin de la tondeuse.
16. Moteur: met en mouvement les lames et permet la rotation des roues; ses
caractéristiques sont décrites dans un manuel à part.
17. Batterie: fournit l'énergie pour le démarrage du moteur; ses caractéristiques
sont décrites dans un manuel à part.
18. Siège: c'est le poste de travail de l'opérateur; il est muni d'un capteur qui
détecte sa présence pour une intervention des dispositifs de sécurité.
19. Étiquettes de prescriptions et de sécurité: rappellent les principales pré-
cautions à prendre pour opérer en toute sécurité; leur signification est fournie
dans le chap. 1.
fra 8 IDENTIFICATION DE LA MACHINE ET DE SES PIÈCES
