14 SALMSON 08/2016
Français
Tension dangereuse due à la décharge des
condensateurs du variateur.
• Avant toute intervention sur le variateur, attendre
5 minutes après coupure de l’alimentation.
• S’assurer que tous raccords et contacts électriques
ne sont pas sous tension.
• S’assurer de la bonne affectation des bornes de
raccordement.
• S’assurer de la bonne mise à la terre de la pompe
et de l’installation.

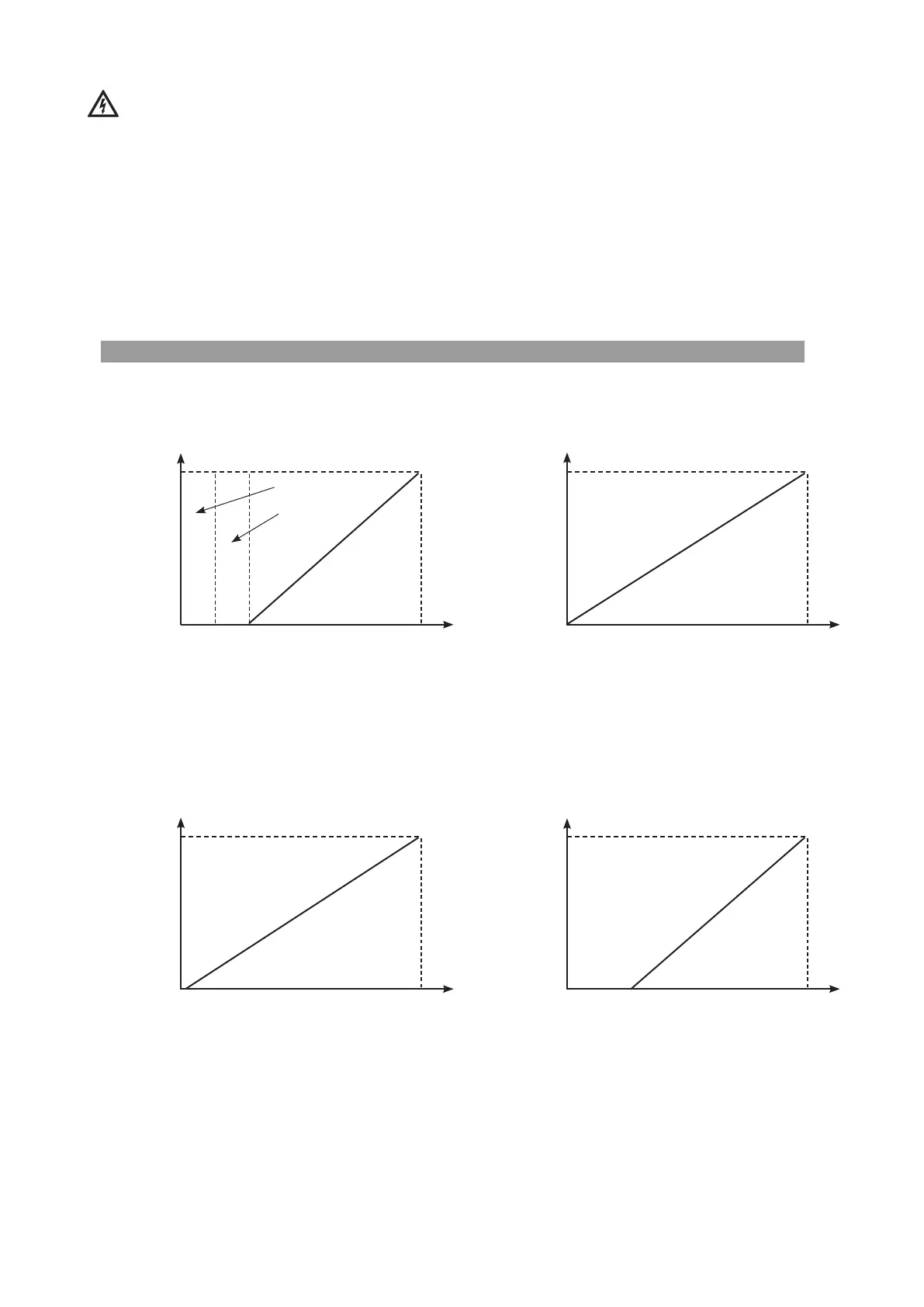

Lois de commande
IN1 : Entrée capteur en mode « Pression constante » et « Contrôle P.I.D. »
100%
Signal capteur 4-20mA
0 2 4
20
Entrée en courant (mA)
Valeur
en %
de l’étendue de
mesure du capteur
entre 0 et 2 mA on considère
que le câble est coupé
zone de
sécurité
100%
Signal Capteur 0-10V
0
10
Entrée en tension (V)
Valeur
en %
de l’étendue de
mesure du capteur
100%
Signal capteur 0-20mA
0 220
Entrée en courant (mA)
Valeur
en %
de l’étendue de
mesure du capteur
100%
Signal Capteur 2-10V
0 10
Entrée en tension (V)
Valeur
en %
de l’étendue de
mesure du capteur
