salmson MULTI-HE - Manutenzione

84
8. Guasti, cause e rimedi
I guasti devono essere eliminati solo da personale
qualicato! Osservare le indicazioni di sicurezza.
Relè
Il regolatore del numero di giri è dotato di due
relè di uscita con contatti liberi da potenziale per
il comando centrale. Esempio: quadro elettrico,
controllo pompa...
Relé SBM :
questo relè può essere congurato nel menu
“Service” <5.7.6.0> su 3 modi di funzionamento.
Modo: 1 (impostazione standard)
Relè “Segnalazione di disponibilità” (funziona-
mento standard per questo tipo di pompa).
Il relè è attivo quando la pompa è in funzione o è
in grado di funzionare.
Il relè viene disattivato al vericarsi di un gua-
sto o di mancanza di alimentazione (la pompa si
arresta). Il quadro elettrico viene informato della
disponibilità (anche temporale) di una pompa.
Modo: 2
Relè “Segnalazione funzionamento”.
Il relè è attivo quando la pompa è in funzione.
Modo: 3
Relè “Segnalazione di attivazione”.
Il relè è attivo quando la pompa è sotto tensione.
Relé SSM:
Relè “Segnalazione di blocco”
Dopo il riconoscimento di una serie di errori dello
stesso tipo (da 1 a 6, a seconda della gravità), la
pompa si arresta e questo relè viene attivato (no
all‘intervento manuale).
Esempio: 6 errori di differente durata in un intervallo
progressivo di 24 ore.

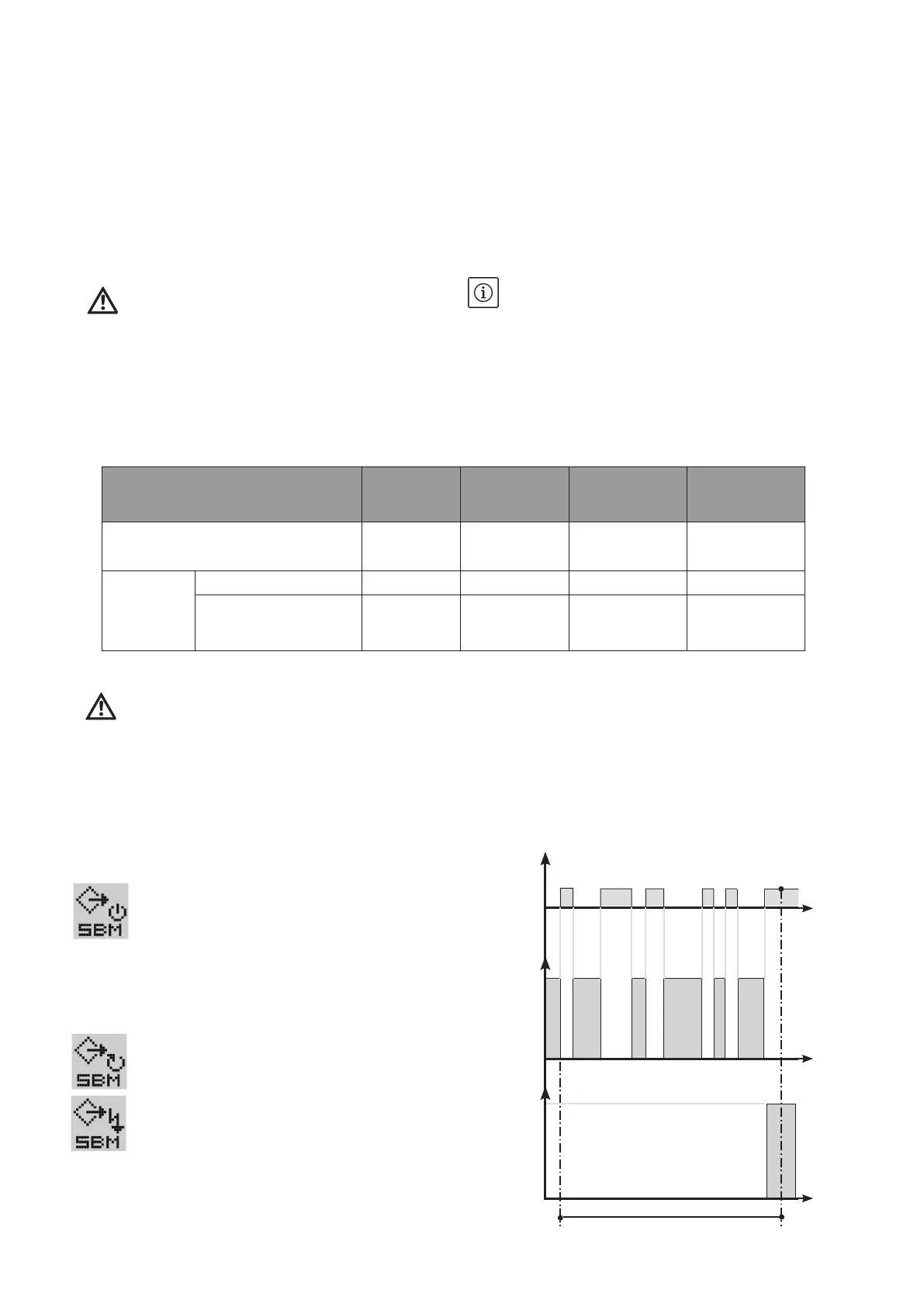

Stato del relè SBM in “Segnalazione di disponibilità”.
della pompa, in modo che nella parte superiore
della pompa non si verichino inclusioni di gas.
• Aprire la valvola d’intercettazione lato mandata e
avviare la pompa.
• Controllare la stabilità della pressione sul lato
pressione con un manometro, in caso di variazio-
ni di pressione satare o riempire nuovamente.
• Assicurarsi che la corrente assorbita non superi il
valore indicato sulla targhetta dati della pompa.
7. Manutenzione
PERICOLO! Prima di qualsiasi intervento disinse-
rire la tensione sulla pompa.
• Durante il funzionamento non è richiesta alcuna
particolare manutenzione.
• I cuscinetti sono ingrassati per l’intera vita ope-
rativa e non richiedono pertanto nessuna lubri-
cazione.
• Tenere sempre puliti la pompa e il motore/con-
vertitore di frequenza.
• Anche in caso di lunga messa a riposo in un luogo
al riparo dal gelo la pompa non deve essere
svuotata.
• Per evitare il bloccaggio dell’albero e del dispo-
sitivo idraulico è necessario svuotare la pompa
durante i periodi con pericolo di gelo, svitando
la vite di scarico (pos. 6 ) e la vite d’immissione/
sato (pos. 5). Avvitare quindi nuovamente le
due viti senza stringerle a fondo.
Intervalli di sostituzione
NOTA: in questo caso può trattarsi solo di consigli in
quanto la frequenza di scambio dipende dalle condi-
zioni di funzionamento del gruppo, e precisamente:
• Temperatura, pressione e qualità del uido pom-
pato per la tenuta meccanica.
• Pressione e temperatura ambiente per il motore e
per altri componenti.
• Frequenza di avvio: funzionamento permanente o
temporaneo.
SALMSON 08/2016
Italiano
Intervallo progressivo di 24 ore
Guasti
Relè
attivato
SBM
Relè a
riposo
Relè
attivato
SSM
Relè a
riposo
1 2 3 4 5
6
Parti o componenti soggetti a usura
Tenuta
meccanica
Cuscinetti di
pompa e motore
Convertitore
Avvolgimento
motore
Vita operativa
10 000 h no a
20 000 h
12 000 h fino a
50 000 h
≥ 15 000 h
max. temp. amb.
40 °C
25 000 h
max. temp. amb.
40 °C
Intervallo di
sostituzione
Funzionamento continuo da 1 a 2 anni da 1,5 a 5 anni da 1 a 3 anni 3 anni
15 ore di funzionamento
al giorno
9 mesi all’anno
da 2 a 4 anni da 3 a 10 anni - 6 anni
