6.1.3 Descripción de los símbolos estándar
6.1.4 Indicaciones

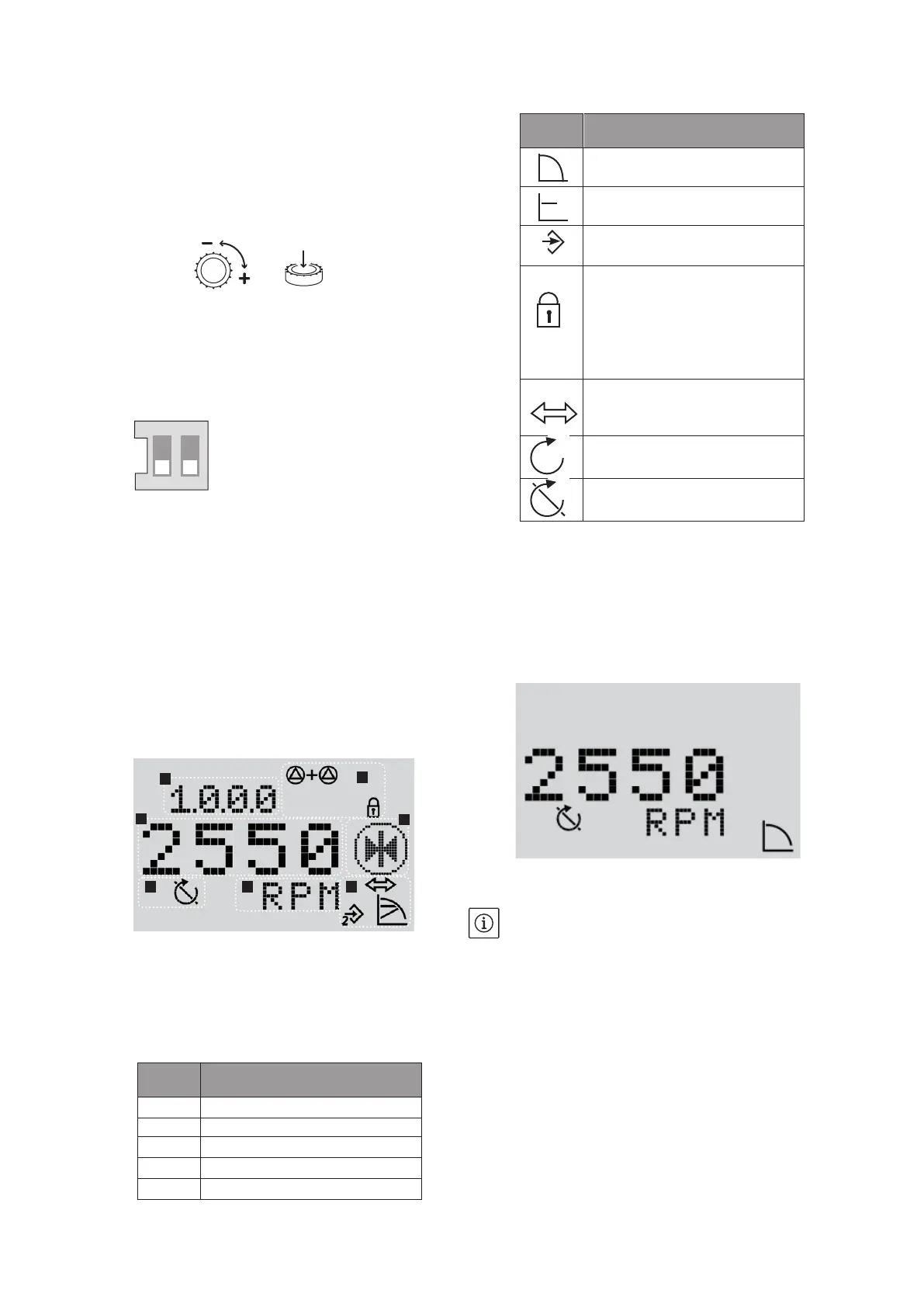

Página de estado de la pantalla
• De forma estándar se visualiza la página de esta-
do de la pantalla.
Se indica el valor de consigna actual.
Se indican también los ajustes básicos mediante
símbolos
Ejemplo de página de estado
INDICACIÓN: En todos los menús, la pantalla vuelve
a mostrar la página de estado si no se pulsa el botón
giratorio durante 30 segundos; en este caso no se
acepta ninguna modicación.
SALMSON 08/2016
Español
6. Puesta en marcha
6.1 Ajuste
6.1.1 Elementos de control
El convertidor de frecuencia utiliza los elementos
de control siguientes:
Modelo con botón giratorio
Ajuste mediante el botón giratorio
• Se puede ajustar un parámetro nuevo mediante
un simple giro. «+» hacia la derecha y «–» hacia
la izquierda.
• Pulsando el botón giratorio se acepta el nuevo
ajuste.
Interruptor
• Este convertidor cuenta con una unidad formada
por dos interruptores (g. 3, pos. S) los cuales, a
su vez, disponen de dos posiciones:
• El interruptor 1 permite conmutar del modo
«OPERATION» (interruptor 1 OFF) al modo
«SERVICE» (interruptor 1 ON) y al revés.
La posición «OPERATION» pone en marcha la
instalación en el modo seleccionado y bloquea el
acceso al ajuste de parámetros (funcionamiento
normal).
La posición «SERVICE» permite ajustar los pará-
metros de las distintas funciones.
• El interruptor 2 permite activar o desactivar el
«bloqueo de acceso».
6.1.2 Estructura de la pantalla
• En cuanto se ha establecido el suministro de
corriente del convertidor, se comprueba si la
pantalla funciona correctamente durante dos
segundos y, al mismo tiempo, se activan todos
los indicadores de la pantalla.
ON
1 2
1
2
3
5
4
4 4
Símbolo Descripción
Funcionamiento en el modo
«Regulación de la velocidad».
Funcionamiento en el modo «Presión
constante» o «Regulación PID».
Entrada IN2 activada (valor de
consigna externo).
Bloqueo de acceso.
Cuando aparece este símbolo , los
ajustes y los valores de medición
actuales no pueden modicarse.
La información visualizada sólo se
puede leer.
BMS (Building Management System,
sistema de gestión de edicios)
PLR o LON están activados.
La bomba está en funcionamiento.
La bomba está detenida.
2
Pos. Descripción
1 Número del menú
2 Indicación del valor
3 Indicación de la unidad
4 Símbolos estándar
5 Indicación del pictograma
