salmson MULTI-HE - Messa in Servizio

76

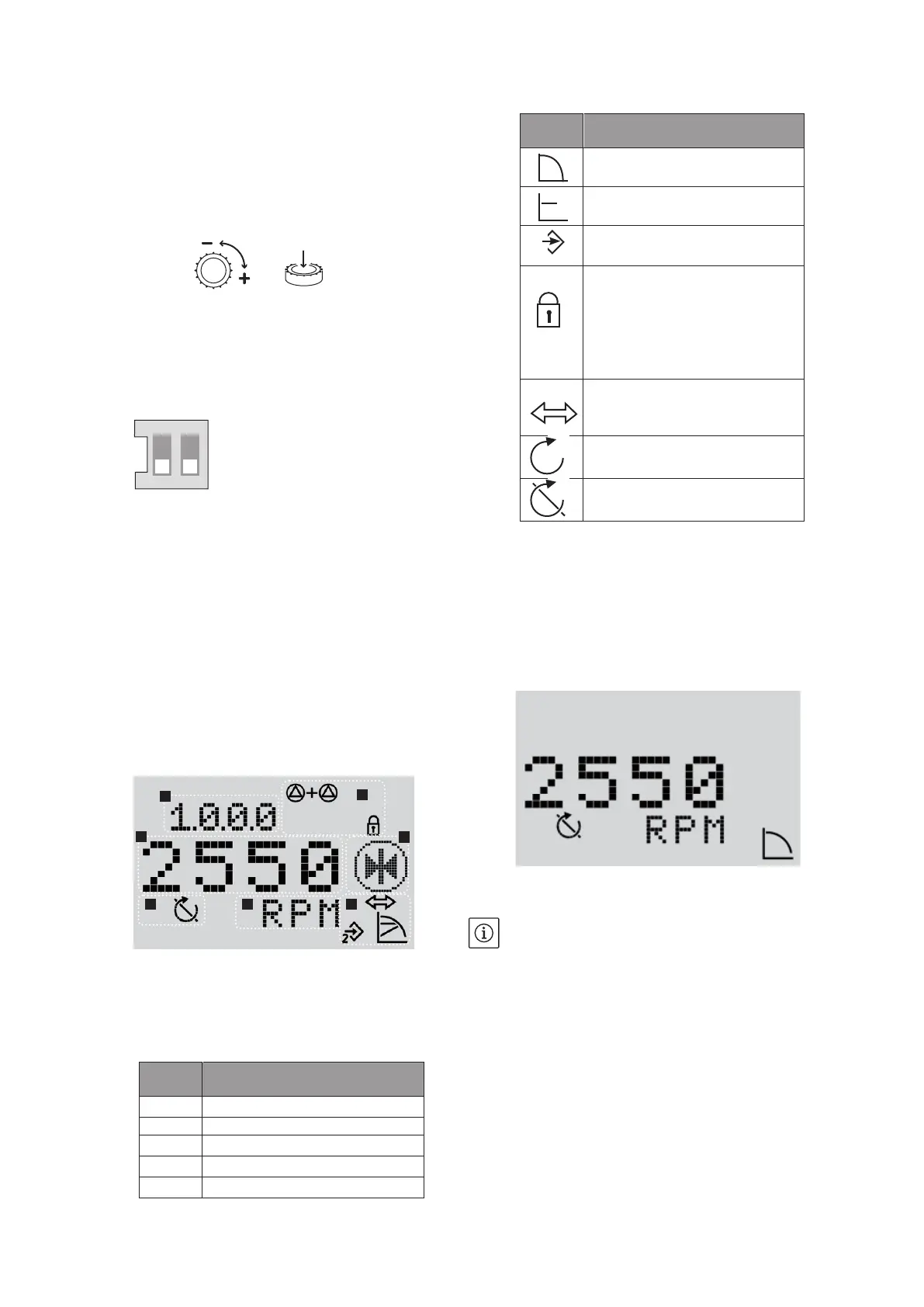

6.1.3 Descrizione dei simboli standard
6.1.4 Display
Pagina di stato del display
• La pagina di stato del display appare come visua-
lizzazione standard.
Viene visualizzato il valore di consegna.
Le impostazioni di base vengono indicate tramite
simboli:
Esempio di pagina di stato
NOTA: in tutti i menu, se la manopola non viene
azionata entro 30 secondi, il display ritorna alla pagi-
na di stato; in questo caso non viene registrata alcuna
modica.
SALMSON 08/2016
Italiano
6. Messa in servizio
6.1 Impostazione
6.1.1 Elementi di comando
Il convertitore di frequenza utilizza i seguenti
elementi di comando:
Versione con manopola
Impostazione tramite manopola
• L’impostazione di un nuovo parametro si effettua
con una semplice rotazione. “+” a destra e “–” a
sinistra.
• Premendo la manopola viene acquisita la nuova
impostazione.
Interruttori
• Questo convertitore possiede un’unità con due
interruttori (g. 3, pos. S) con due posizioni cia-
scuno:
• L’interruttore 1 permette di commutare dal
modo “OPERATION” (interruttore 1 OFF) al modo
“SERVICE” (interruttore 1 ON) e viceversa.
La posizione “OPERATION” abilita il funziona-
mento nel modo selezionato e blocca l’accesso
alla parametrizzazione (funzionamento normale).
La posizione “SERVICE” permette la parametriz-
zazione delle diverse funzioni.
• Tramite l’interruttore 2 è possibile attivare e
disattivare il “blocco accesso”.
6.1.2 Struttura del display
• Non appena viene attivata la tensione di alimen-
tazione del convertitore, il display esegue una
visualizzazione di prova di 2 secondi, in cui ven-
gono attivati tutti i caratteri del display.
ON
1 2
1
2
3
5
4
4 4
Pos. Descrizione
1 Numero del menu
2 Visualizzazione del valore
3 Visualizzazione dell’unità
4 Simboli standard
5 Visualizzazione dei pittogrammi
Simbolo Descrizione
Funzionamento nel modo
“Controllo della velocità”.
Funzionamento nel modo “Pressione
costante” oppure “Regolazione PID”.
Ingresso IN2 attivato
(valore di consegna esterno).
Blocco accesso
Quando appare questo simbolo, i
valori di misurazione o d’imposta-
zione attuali non possono essere
modicati. Le informazioni visualiz-
zate possono essere solo lette.
BMS (Building Management System,
sistema di controllo dell’edicio)
Il PLR oppure LON è attivato.
Pompa in funzione.
La pompa è arrestata.
2
