salmson MULTI-HE - Mise en Route

16
Français

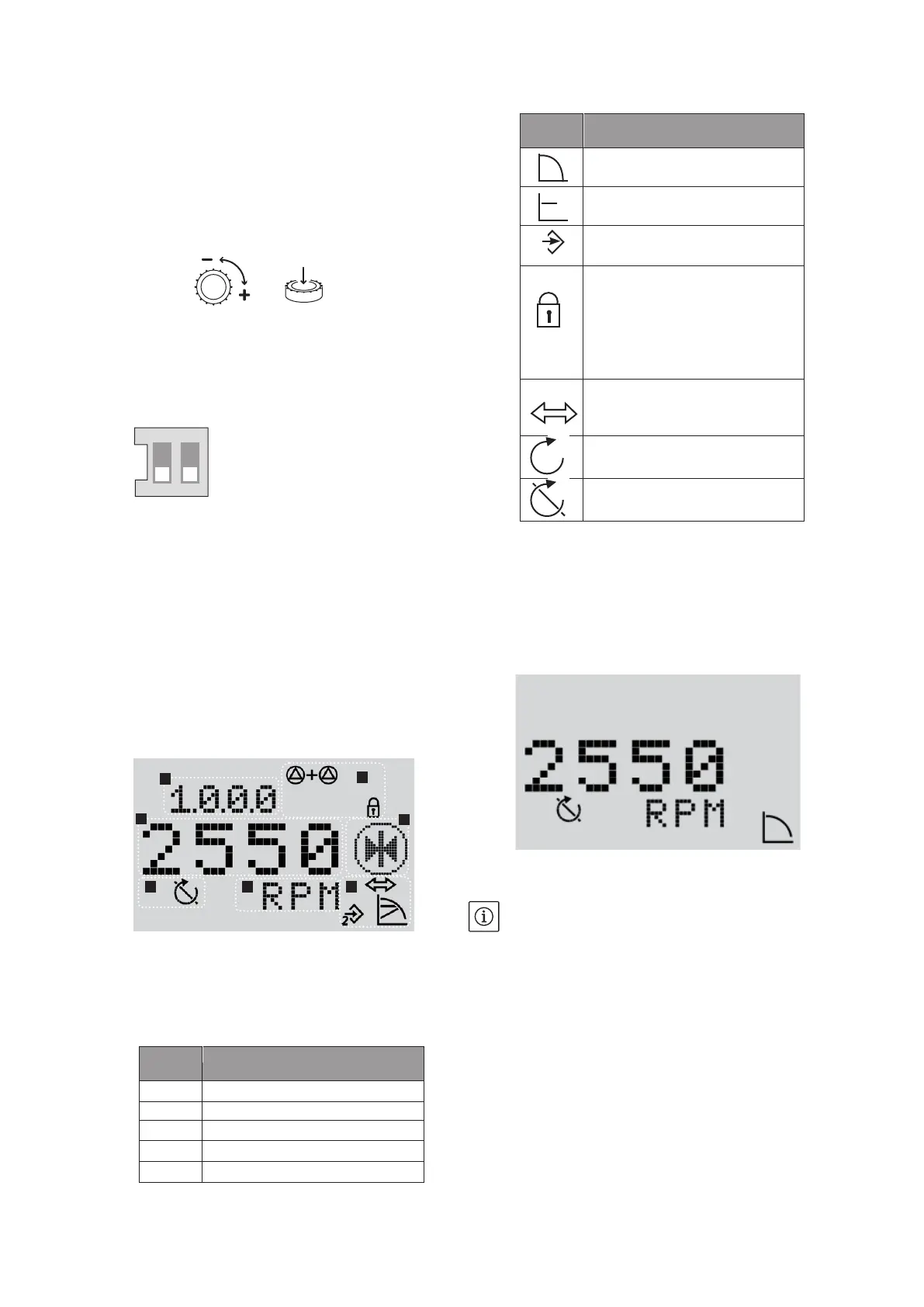

6.1.3 Description des symboles standard
6.1.4 Afchage
Page d’état de l’afcheur
• La page d’état s’afche par défaut sur l’afcheur.
La valeur actuel de consigne s’afche.
Les réglages de base sont indiqués à l’aide de
symboles.
Exemple de page d’état
NOTE : Dans tous les menus, si l’encodeur n’est
pas actionné avant 30 secondes, l’afcheur
revient à la page d’état et aucune modication
n’est enregistrée.
SALMSON 08/2016
6. Mise en route
6.1 Réglage
6.1.1 Eléments de commande
Le variateur s’utilise à l’aide des éléments de
commande suivants :
Version encodeur
Réglage par l’encodeur
• La sélection d’un nouveau paramètre est obtenue
par simple rotation, « + » droit et « - » gauche.
• Une impulsion sur l’encodeur valide ce nouveau
réglage.
Switch
• Ce variateur dispose d’un bloc de deux switchs
(Fig. 3, rep. S) à deux positions :
• Le switch 1 permet de basculer du mode «
OPERATION » [switch 1->OFF] au mode «
SERVICE » [switch 1->ON] et inversement.
La position « OPERATION » autorise le fonction-
nement du mode choisi et condamne l’accès au
paramétrage (fonctionnement normal).
La position « SERVICE » permet d’effectuer le
paramétrage des différents fonctionnements.
• Le switch 2 permet d’activer ou de désactiver le
« Verrouillage d’accès ».
6.1.2 Structure de l’afcheur
• Dès que l’alimentation électrique du variateur est
activée, un essai de 2 secondes de l’afcheur est
effectué au cours duquel tous les signes de l’af-
cheur apparaissent.
ON
1 2
1
2
3
5
4
4 4
Pos. Description
1 Numéro de menu
2 Afchage de valeur
3 Affichage d’unité
4 Symboles standards
5 Afchage d’icônes
Symbole Description
Fonctionnement en mode
« Contrôle vitesse ».
Fonctionnement en mode « Pression
constante » ou « Contrôle P.I.D. ».
Entrée IN2 activée (valeur de
consigne externe).
Verrouillage d’accès.
Lorsque ce symbole apparaît, les
réglages ou les valeurs de mesure
actuelles ne peuvent pas être modi-
és. Les informations afchées sont
uniquement en lecture.
BMS (building management system)
[système de gestion de bâtiment]
PLR ou LON est activé.
Pompe en fonctionnement.
Pompe à l’arrêt.
2
