salmson MULTI-HE - Modi DI Regolazione

74
SALMSON 08/2016
Italiano
PERICOLO! Pericolo di morte!
Tensioni pericolose dovute alla scarica dei
capacitori del convertitore.
• Dopo il disinserimento dell’alimentazione elettri-
ca attendere pertanto sempre 5 minuti prima di
intervenire sul convertitore.
• Assicurarsi che tutti i collegamenti e contatti elet-
trici siano liberi da potenziale.
• Assicurarsi che i morsetti siano assegnati corret-
tamente.
• Assicurarsi che pompa e impianto siano corretta-
mente collegati a terra.

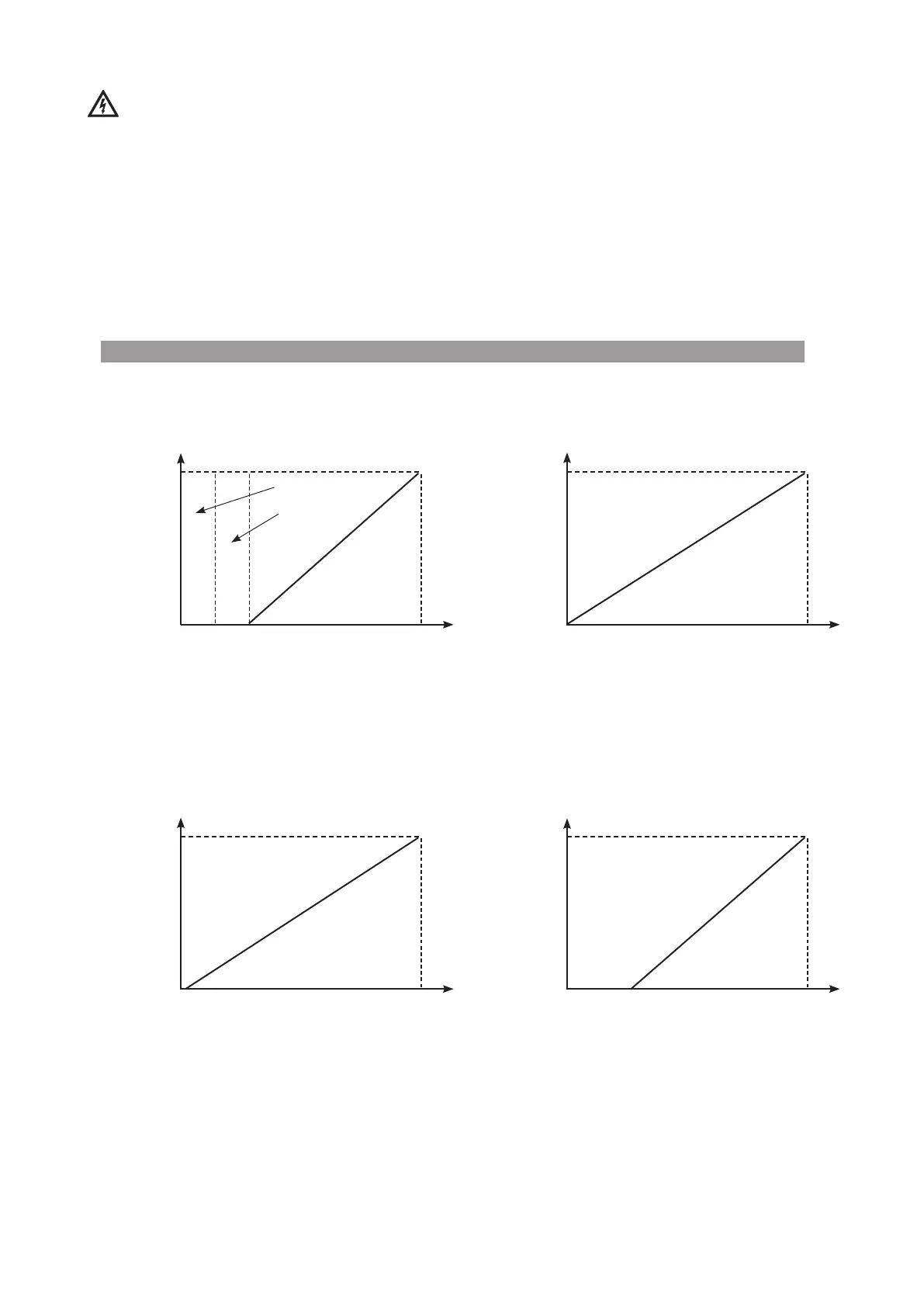

Modi di regolazione
Intensità corrente in ingresso (mA)
IN1: ingresso sensore nei modi di funzionamento “Pressione costante” e “regolazione PID”
100 %
Segnale sensore 4-20 mA
0 2 4
20
Valore
in % del campo
di misura
del sensore
Fra 0 e 2 mA si presuppone che il
cavo sia staccato
Zona di
sicurezza
100 %
Segnale sensore 0-10 mA
0
10
Tensione in ingresso (V)
Valore
in % del campo
di misura
del sensore
100 %
Segnale sensore 0-20 mA
0 2
20
Intensità corrente in ingresso (mA)
Valore
in % del campo
di misura
del sensore
100 %
Segnale sensore 2-10 mA
0
10
Tensione in ingresso (V)
Valore
in % del campo
di misura
del sensore
