Assegnazione dei morsetti
• Allentare le viti e rimuovere la copertura del con-
vertitore di frequenza.
I morsetti IN1, IN2, GND ed Ext. Off corrispon-
dono ai requisiti per un “isolamento a norma”
(secondo EN 61800-5-1) rispetto ai morsetti
della rete e ai morsetti SBM ed SSM (e viceversa).

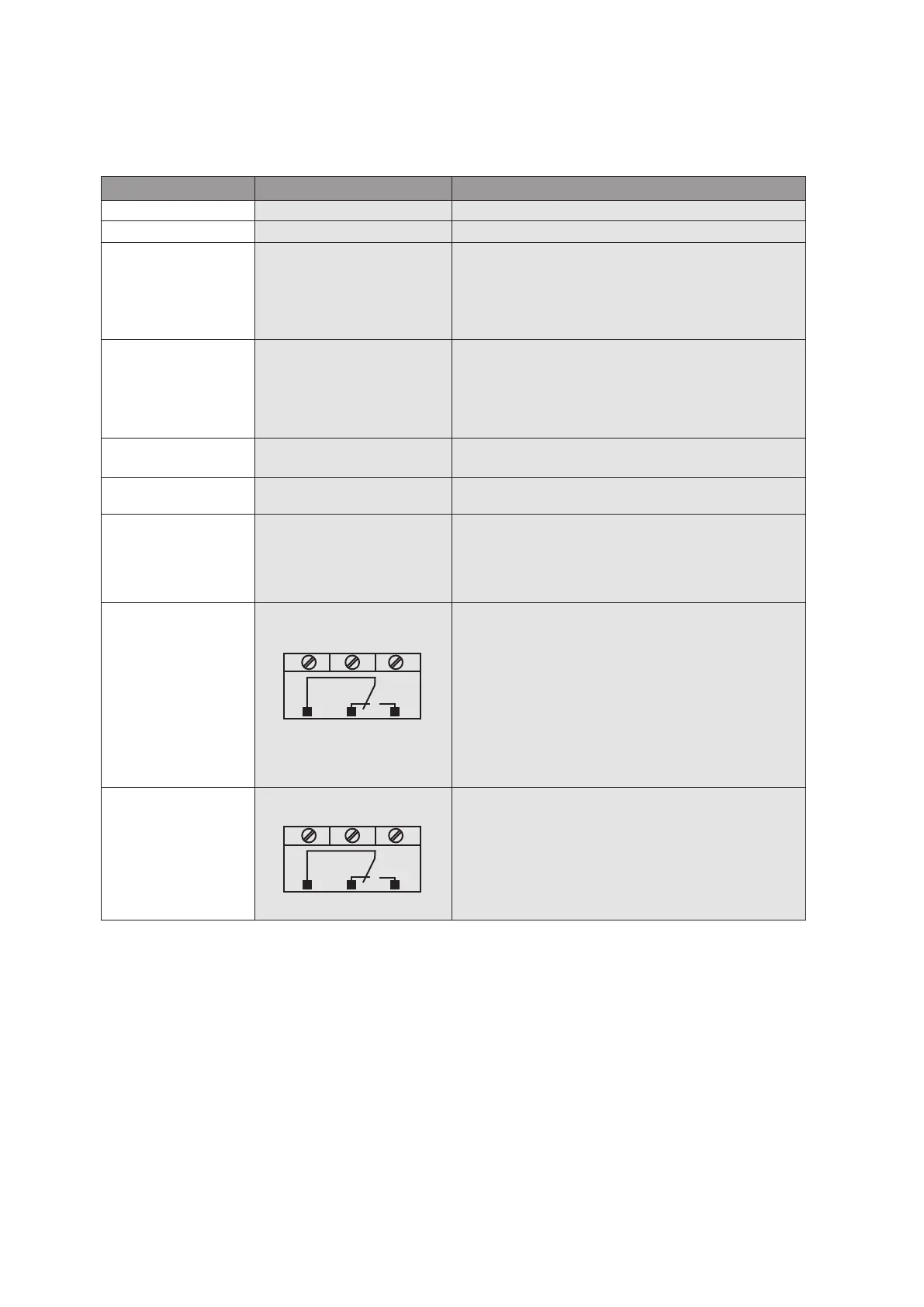

Denominazione Assegnazione Osservazione
L1, L2, L3 Tensione di rete Corrente trifase 3 ~ IEC38
PE Collegamento a massa
IN1
(morsetto DDS 9)
Ingresso sensore Tipo di segnale: tensione (0 - 10 V, 2 - 10 V)
Resistenza ingresso: Ri ≥ 10 kΩ
Tipo di segnale: intensità di corrente (0 - 20 mA, 4 - 20 mA)
Resistenza ingresso: Rb = 500 Ω
Parametro d‘impostazione nel menu “Service” <5.3.0.0>
IN2
(morsetto 10 V/20 mA 7)
Ingresso valore di consegna
esterno
Tipo di segnale: tensione (0 - 10 V, 2 - 10 V)
Resistenza ingresso: Ri ≥ 10 kΩ
Tipo di segnale: intensità di corrente (0 - 20 mA, 4 - 20 mA)
Resistenza ingresso: Rb = 500 Ω
Parametro d‘impostazione nel menu “Service” <5.4.0.0>
GND (x2) Collegamenti a massa Per ciascuno degli ingressi IN1 e IN2.
+ 24 V Alimentazione elettrica per
sensore
Intensità di corrente max.: 60 mA
L‘alimentazione è protetta contro corto circuiti.
Ext. Off Ingresso del comando ON/OFF
“Priorità OFF”
per un interruttore esterno
libero da potenziale
L‘interruttore esterno libero da potenziale consente l‘atti-
vazione e la disattivazione della pompa.
In impianti con un‘elevata frequenza di avvii (> 20 al giorno)
l‘attivazione e la disattivazione sono previste tramite “ext.
off”.
SBM Relè “Segnalazione di
disponibilità”
Nel funzionamento normale il relè è attivo, se la pompa è in
funzione o è pronta per il funzionamento.
Il relè viene disattivato al vericarsi di un guasto o di man-
canza di alimentazione (la pompa si arresta).
Il quadro elettrico viene informato della disponibilità (anche
temporale) di una pompa.
Parametro d‘impostazione nel menu “Service” <5.7.6.0>
Interruttore libero da potenziale:
min.: 12 V DC, 10 mA
max.: 250 V AC, 1 A
SSM Relè “Segnalazione di blocco” Dopo il riconoscimento di una serie di errori dello stesso
tipo (da 1 a 6, a seconda della gravità)
la pompa si arresta e questo relè viene attivato (no all’in-
tervento manuale).
Interruttore libero da potenziale:
min.: 12 V DC, 10 mA
max.: 250 V AC, 1 A
