Italiano 15
02 Collegamenti

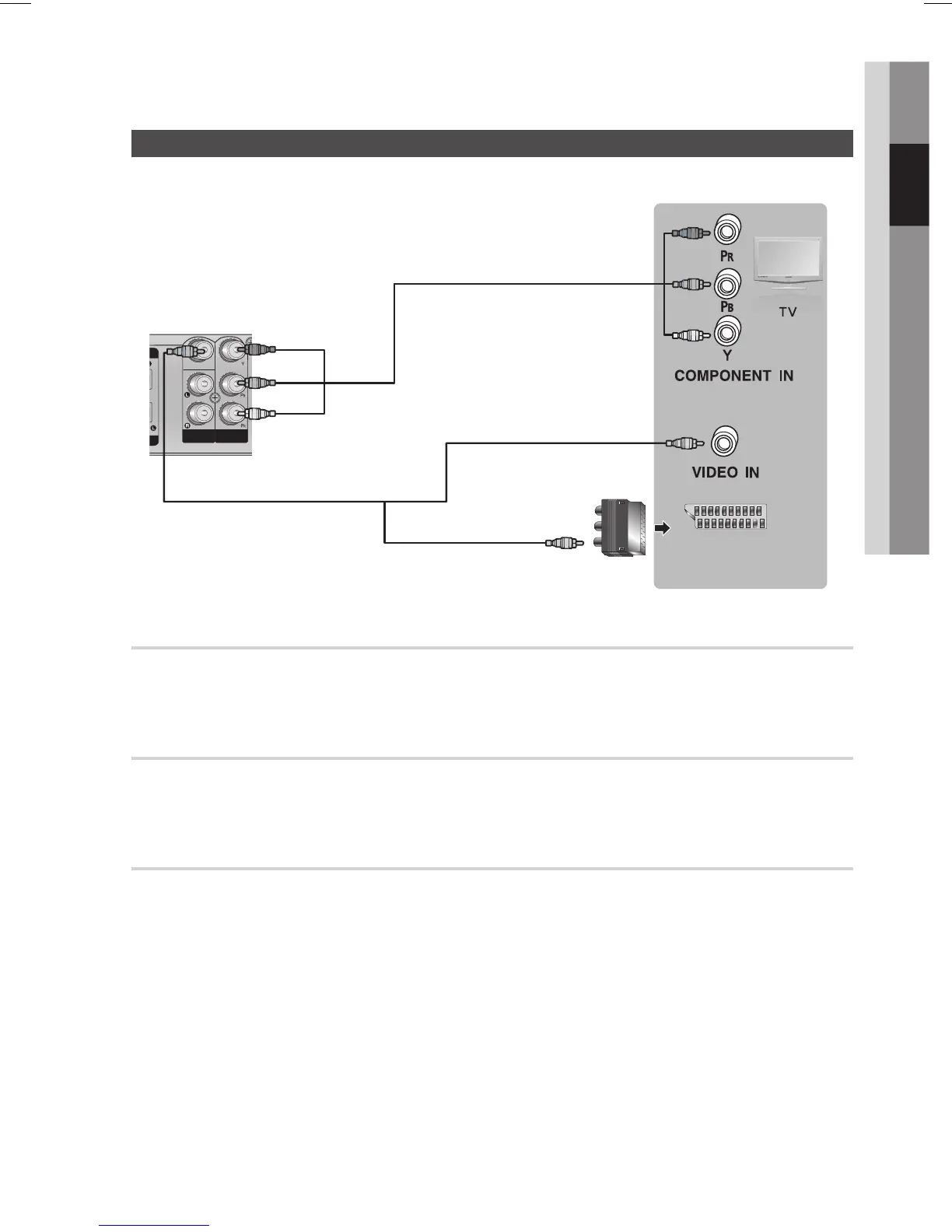

Collegamento dell'uscita video al televisore
Per il collegamento al televisore è possibile scegliere uno dei tre metodi indicati.
METODO 1: Video Component (Scansione progressiva)
Se il televisore è dotato di ingressi video Component, collegare un cavo video Component (non fornito) tra i
connettori COMPONENT OUT (PR, PB e Y) sul retro del prodotto e i connettori di ingresso video Component
del televisore.
METODO 2: Scart
Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul
retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore
SCART al connettore SCART IN sul televisore.
METODO 3: Video composito
Collegare il cavo video fornito tra il connettore VIDEO OUT nella parte posteriore del prodotto e il connettore
VIDEO IN sul televisore.
✎ NOTA
` Quando è selezionato il modo di scansione progressiva, l'uscita VIDEO non fornisce nessun segnale.
` Questo prodotto opera in modo scansione interlacciata 480i(576i) per l'uscita Component/composita.
` Dopo aver eseguito il collegamento video, impostare la sorgente di ingresso video del televisore in modo che corrisponda al
modo di uscita video del prodotto.
Accendere questo prodotto prima di impostare la sorgente di ingresso video sul televisore. Per ulteriori informazioni su
come selezionare la sorgente di ingresso video del televisore consultare il manuale del televisore.
! ATTENZIONE
` Non collegare l'unità attraverso un videoregistratore. I segnali video inviati dai videoregistratori potrebbero essere influenzati
da sistemi di protezione del copyright, facendo risultare distorta l'immagine sul televisore.
SURROUND SURROUND
SUBWOOFER
CENTER FRONT
VIDEO OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
FM ANT
COMPONENT
OUT
AUX IN
SCART IN
METODO 3
(fornito)
METODO 2
Verde
Blu
Rosso
METODO 1
