Français 15
02 Connexions

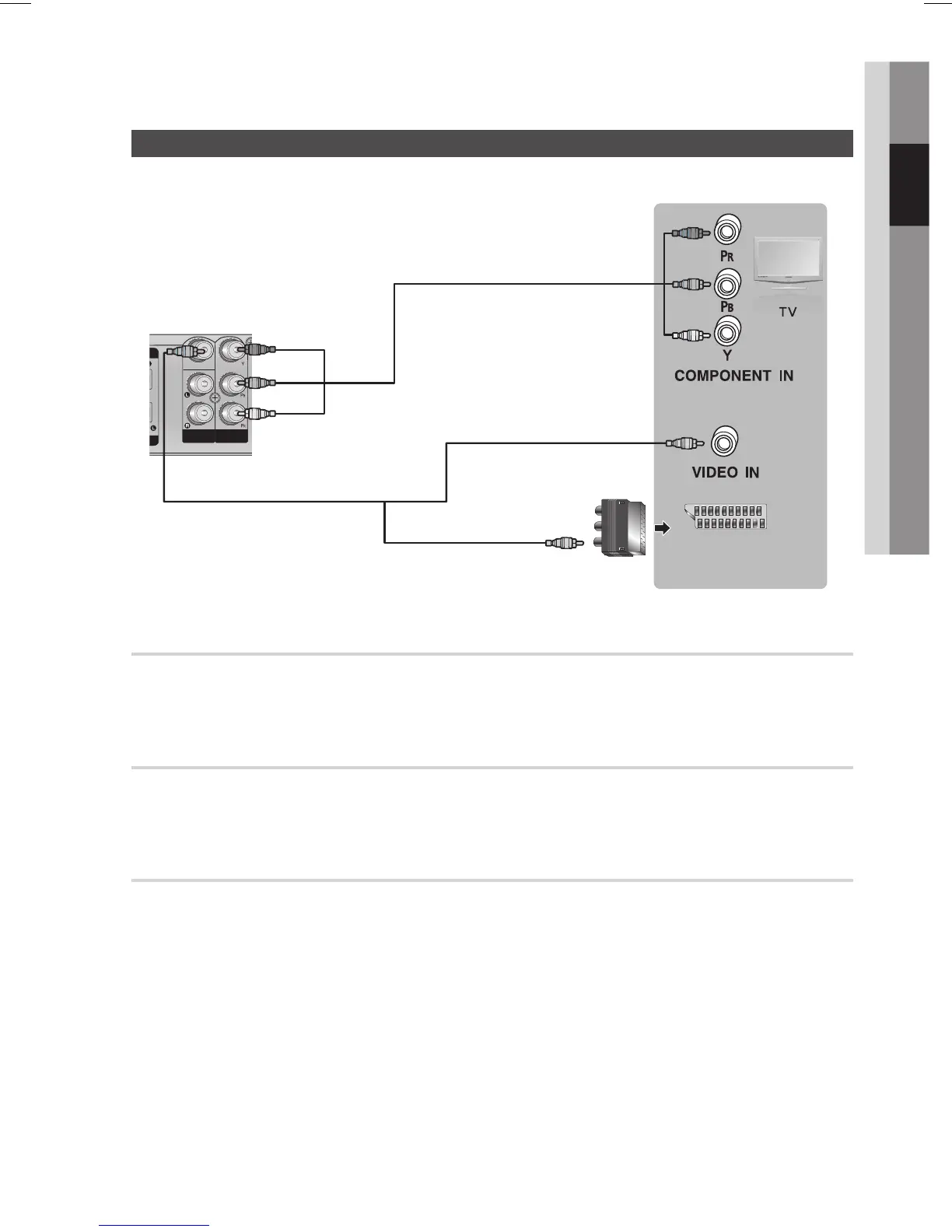

Raccordement de la sortie Video Out à votre téléviseur
Trois méthodes de connexion vous sont proposées pour la connexion à un téléviseur.
MÉTHODE 1 : Vidéo composant (Balayage progressif)
Si votre téléviseur est équipé d’entrées Component Video (Vidéo composant), connectez les prises de sortie
COMPONENT OUT (PR,PB et Y) situées à l’arrière de l’appareil aux prises d’entrée Vidéo Composant de
votre téléviseur à l’aide d’un câble Vidéo composant (non fourni).
MÉTHODE 2 : Péritel
Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul
retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore
SCART al connettore SCART IN sul televisore.
MÉTHODE 3 : Vidéo Composite
Connectez la prise de sortie VIDEO OUT située à l’arrière de l'appareil à la prise d’entrée VIDEO IN de votre
téléviseur au moyen du câble vidéo fourni.
✎ REMARQUE
` Lorsque le mode Progressive scan (Balayage progressif) est sélectionné, la sortie VIDEO ne produit aucun signal.
` Ce produit fonctionne en mode Balayage entrelacé 480i (576i) pour la sortie composant/composite.
` Après avoir terminé les raccordements vidéo, réglez la source d'entrée vidéo du téléviseur pour correspondre
avec le mode de sortie vidéo de votre appareil.
Mettez ce produit sous tension avant de régler la source d’entrée vidéo sur votre téléviseur. Reportez vous au
guide d'utilisation de votre téléviseur pour plus de détails concernant le choix de la source d'entrée vidéo.
! ATTENTION
` Les signaux vidéo distribués à travers un magnétoscope peuvent être affectés par des systèmes de
protection des droits d'auteur et l'image peut être déformée sur le téléviseur.
SURROUND SURROUND
SUBWOOFER
CENTER FRONT
VIDEO OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
FM ANT
COMPONENT
OUT
AUX IN
SCART IN
MÉTHODE 3
(fournie)
MÉTHODE 2
Vert
Blue
Rouge
MÉTHODE 1
