Samsung HT-E330 - Collegamento Dei Diffusori

14 Italiano
Collegamenti
Italiano 15
SURROUND SURROUND
SUBWOOFER
CENTER FRONTFRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
FM ANT
AUX
IN
HDMI OUT
VIDEO OUT
FA NET
(Only For Service)

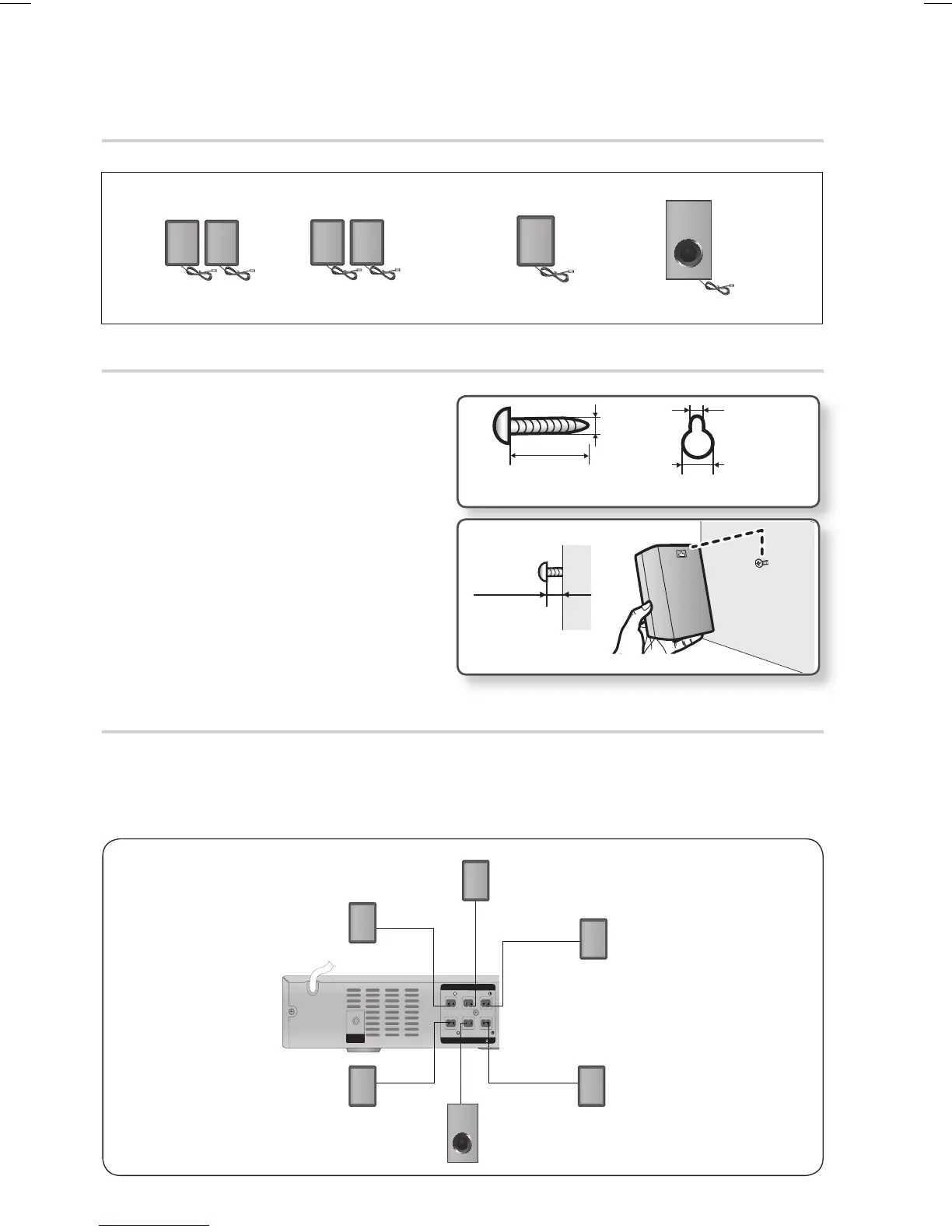

Composizione dei diffusori
SURROUND
CENTRALE
SUBWOOFER
ANTERIORI
(L) (R)(L) (R)
Collegamento del supporto per montaggio a parete
1. Predisporre delle viti (non fornite) adatte al
foro sul retro di ciascun diffusore. Vedere le
illustrazioni in basso.
2. Avvitare le viti alla parete, quindi appendere il
diffusore alla parete.
5 mm
10 mm
Foro sul retro del diffusore
30 mm
4 mm
Da 8 a 10 mm
Profondità della vite inserita
Collegamento dei diffusori
1. Collegare le spine sul retro del prodotto facendo corrispondere i colori delle spine con quelli dei connettori.
Diffusore anteriore (R)
Subwoofer
Diffusore Surround (R)
Diffusore Surround (L)
Diffusore anteriore (L)
Diffusore centrale
