Connexions
Français 15

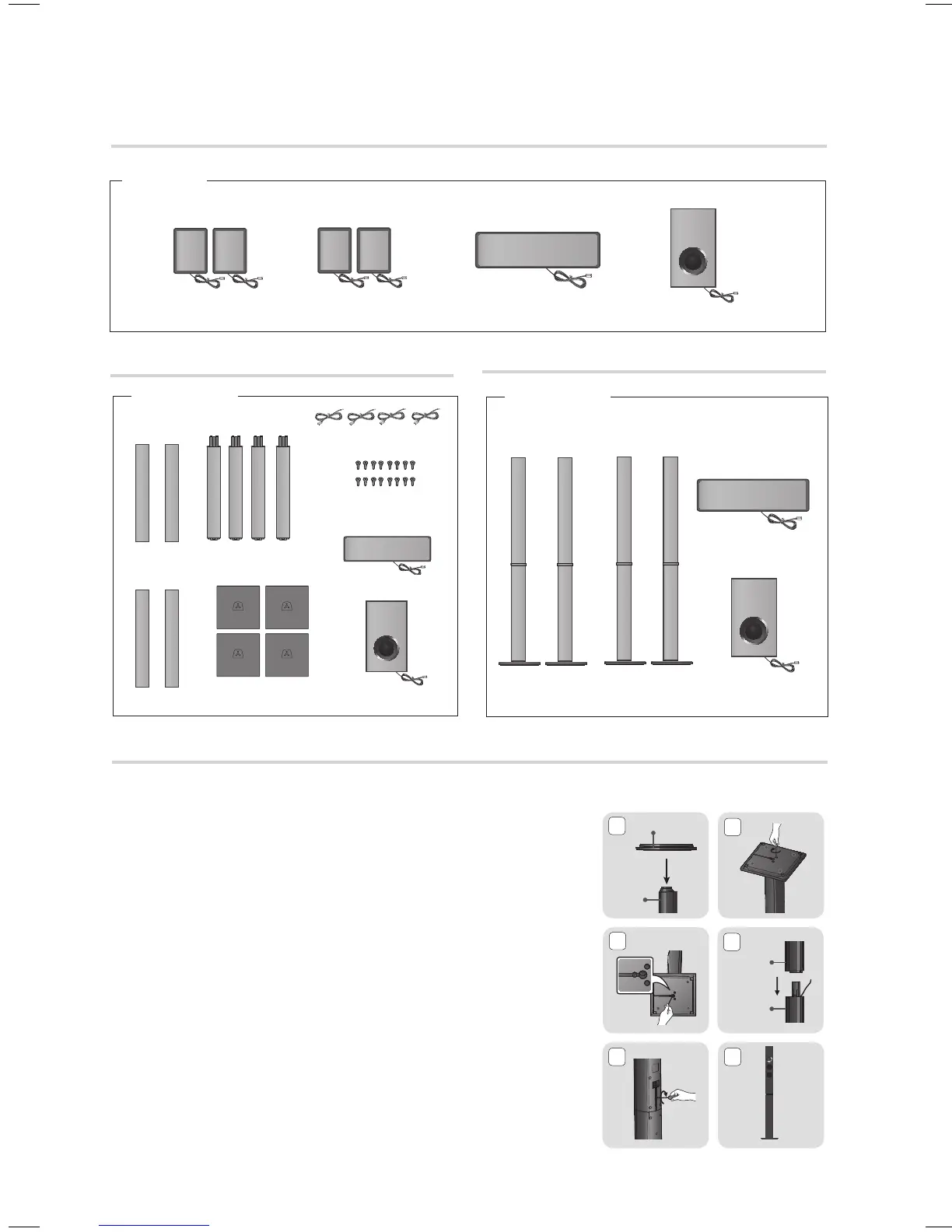

Composants des enceintes
Installations des enceintes sur le socle Tallboy
* HT-E355 – Enceinte avant/ambiophonique
1. Retournez la base du socle et fixez-la au socle.
2. À l’aide d’un tournevis, insérez trois vis (5*15 pour relier le pied et le socle)
dans le sens des aiguilles d'une montre dans les trous signalés, comme
illustré sur la figure.
! ATTENTION : Lorsque vous utilisez un tournevis dynamométrique,
veillez à ne pas appliquer de force excessive. Vous risqueriez de le
faire tourner à vide et de l'endommager. (tournevis dynamométrique -
sous les 7 kgp/cm)
3. Redressez le câble pour enceinte fourni et insérez-le dans l’orifice au
centre du socle.
4. Installez l’enceinte supérieure sur le support assemblé.
5. À l’aide d’un tournevis, insérez une autre grosse vis (5*15, pour le
raccordement de l'enceinte et du pied) dans le trou situé à l’arrière de
l’enceinte et vissez-la dans le sens des aiguilles d’une montre.
6. Voici comment se présente le dispositif après l’installation de l'enceinte.
Suivez ces étapes pour installer d'autres enceintes.
5
3
2
6
1
4
Base du
socle
Socle
Socle
Enceinte
HT-E350
Enceintes assemblées
AMBIOPHONIQUE
CENTRALE
CAISSON DE GRAVES
AVANT
(G) (D)(G) (D)
Composants des enceintes

HT-E355
ENCEINTE CENTRALE
ENCEINTE
AMBIOPHONIQUE
CAISSON DE
GRAVES
ENCEINTE
AVANT
AVANT
(G) (D)
SOCLE
BASE DU SOCLE
CÂBLE D’ENCEINTE
AMBIOPHONIQUE
(G) (D)
HT-E355
CENTRALE
VIS (5×15) : x16
CAISSON DE
GRAVES
