16 Deutsch

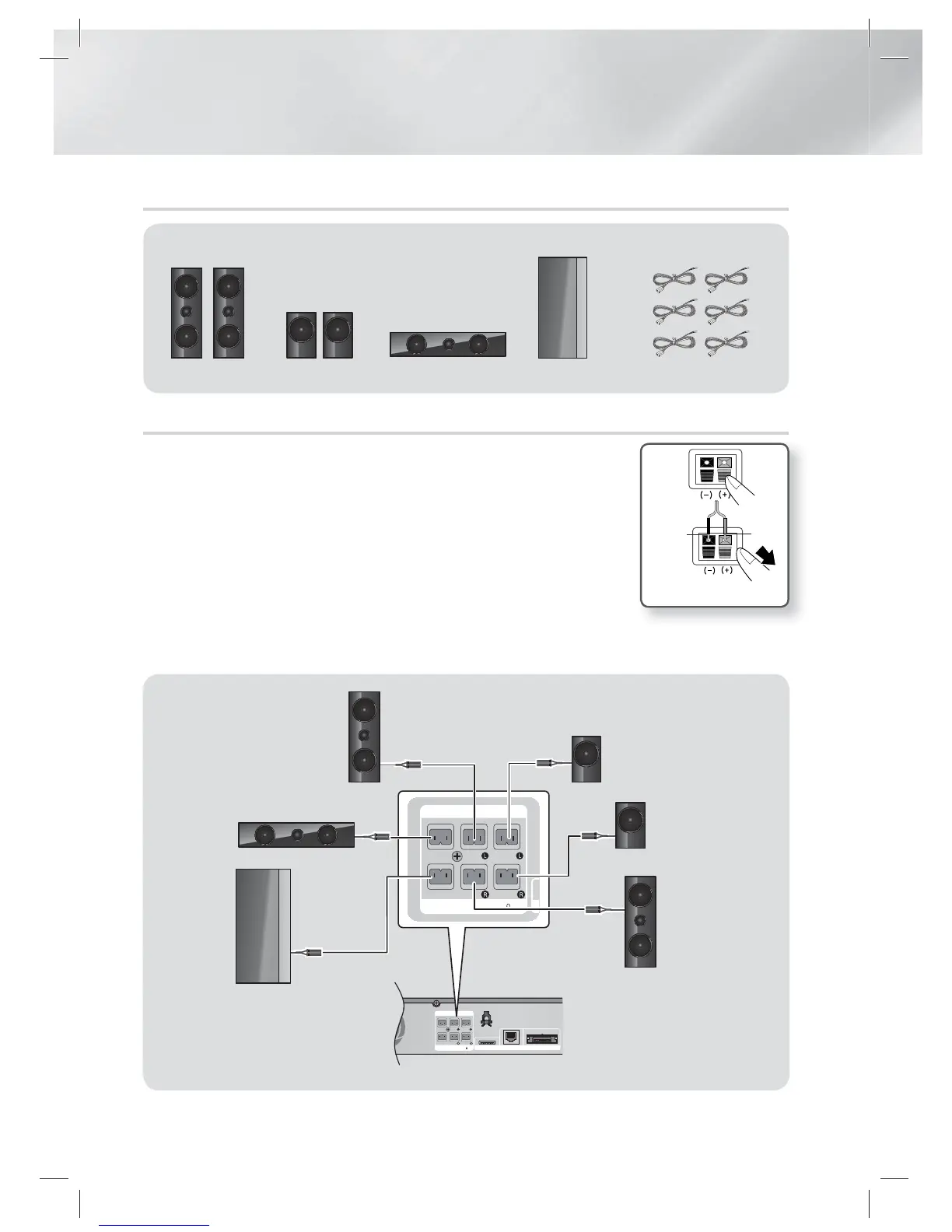

Anschlüsse
Lautsprecherkomponenten
SUBWOOFER LAUTSPRECHERKABELCENTERFRONT
(L) (R)
(L) (R)
SURROUND
Anschließen der Lautsprecher
1. Ordnen Sie jedes Lautsprecherkabel dem entsprechenden Lautsprecher
zu, indem Sie die mit einer bestimmten Farbe gekennzeichneten Stecker
den farbigen Aufklebern am Boden eines jeden Lautsprechers zuordnen.
2. Anschließen der Lautsprecherkabel an die Lautsprecher:
a. Drücken Sie die rote Anschlussklemme auf der Rückseite des
Lautsprechers herunter, führen Sie das rote Kabel ein und lassen Sie
die Klemme los.
b. Drücken Sie die schwarze Anschlussklemme auf der Rückseite des
Lautsprechers herunter, führen Sie das schwarze Kabel ein und lassen
Sie die Klemme los.
3. Schließen Sie die Stecker der Lautsprecherkabel auf der Rückseite des
Geräts an, wobei die Farbe des Steckers mit der Farbe der Anschlussbuchse übereinstimmen muss.
Schwarz
Rot
Front-Lautsprecher (R)
Subwoofer
Center-
Lautsprecher
Surround-Lautsprecher (L)
Surround-
Lautsprecher
(R)
Front-Lautsprecher (L)
