Samsung HT-E6500 - Collegamento Dei Diffusori; Componenti Degli Altoparlanti

|
16 Italiano
Connessioni

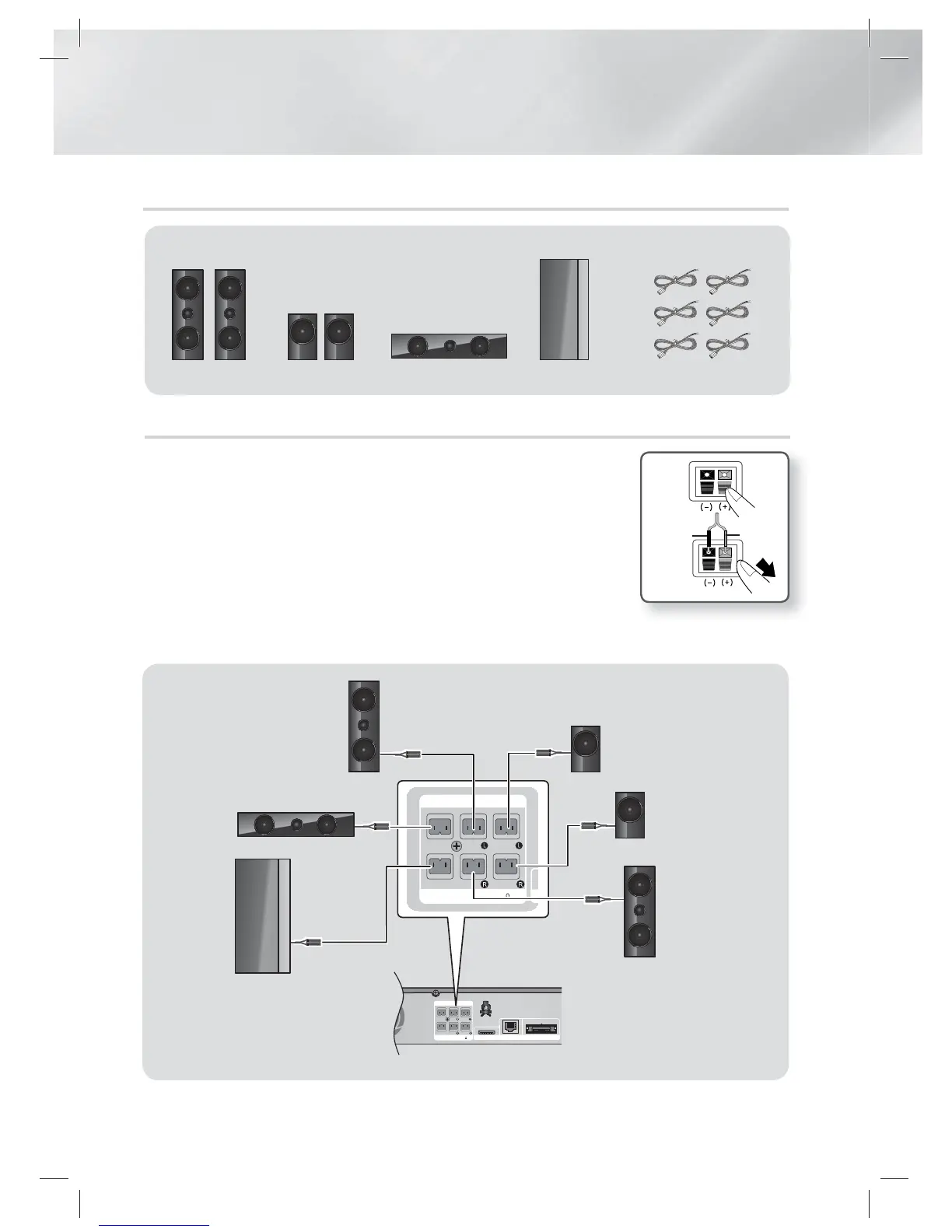

Componenti degli altoparlanti
Collegamento dei diffusori
1. Abbinare ciascun fascio di cavi al rispettivo diffusore facendo
corrispondere i colori delle spine dei cavi agli adesivi in basso sui
connettori dei diffusori.
2. Per collegare ciascun filo al relativo diffusore:
a. Premere verso il basso la linguetta rossa dietro il diffusore, inserire il filo
rosso, quindi rilasciare la linguetta.
b. Premere verso il basso la linguetta nera dietro il diffusore, inserire il filo
nero, quindi rilasciare la linguetta.
3. Collegare le spine dei fili dei diffusori sul retro del prodotto facendo
corrispondere i colori delle spine con i connettori dei diffusori.
Nero
Rosso
SUBWOOFER CAVI DIFFUSORI CENTRALE ANTERIORI
(S) (D)
(S) (D)
SURROUND
LANiPod WIRELESS
FRONT
SPEAKERS OUT
SUBWOOFER
CENTER FRONT
SURROUND
SURROUND
SPEAKER IMPEDANCE : 3
FRONT
SPEAKERS OUT
SUBWOOFER
CENTER FRONT
SURROUND
SURROUND
SPEAKER IMPEDANCE : 3
Diffusore anteriore (D)
Subwoofer
Diffusore centrale
Diffusore surround (S)
Diffusore
surround (D)
Diffusore anteriore (S)
