Samsung NV75T9979CD - Collegamento Alimentazione; Montaggio Ad Incasso

8 Italiano
Installazione
Installazione
Montaggio ad incasso
In caso di installazione del forno ad incasso, l'alloggiamento deve prevedere che le superci in
plastica in esso contenute siano resistenti alle temperature previste dalla normativa EN 60335.
Samsung non potrà essere ritenuta responsabile per eventuali danni ai mobili provocati dal
calore emesso dal forno.
Il forno deve essere adeguatamente ventilato. Per consentire la ventilazione, lasciare uno
spazio di circa 50 mm tra il ripiano inferiore del mobile e la parete. Se si installa il forno al di
sotto di un piano cottura, seguire le istruzioni fornite dal produttore del piano cottura.

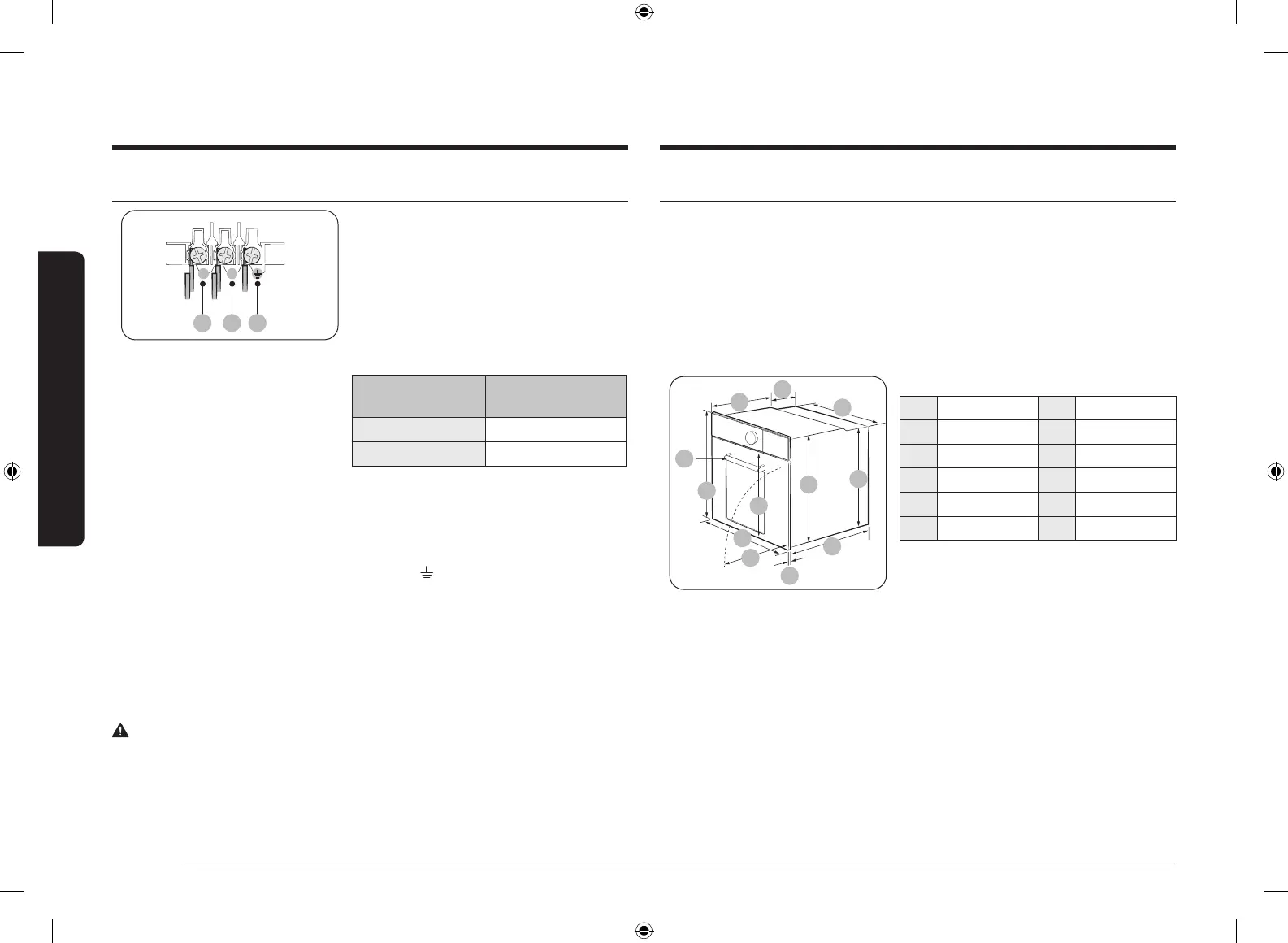

Dimensioni necessarie per l'installazione
D
E
C
B
A
L
K
J
I
F
H
G
Forno (mm)
A 560 G Max. 507,5
B 177 H Max. 494
C 372 I 21
D Max. 50 J 549
E 596 K 579
F 595 L 559
Collegamento alimentazione
01 02 03
L N
01 MARRONE o NERO
02 BLU o BIANCO
03 GIALLO e VERDE
Inserire la spina del forno in una presa elettrica.
Se una presa a spina non è disponibile a causa
di limitazioni nella corrente erogata, usare
un interruttore-sezionatore multipolare (con
almeno 3 mm di spazio tra i poli) al ne di
soddisfare i requisiti di sicurezza. Usare un cavo
di alimentazione di lunghezza sufciente per
soddisfare le speciche H05 RR-F o H05 VV-F, con
una sezione minima di 1,5-2,5 mm².
Corrente nominale (A) Area sezione
trasversale min.
10 < A ≤ 16 1,5 mm²
16 < A ≤ 25 2,5 mm²
Per le speciche elettriche, consultare l’etichetta
apposta sul prodotto.
Aprire il retro del forno con un cacciavite e
rimuovere le viti ssate sul gancio del cavo.
Quindi collegare i li elettrici ai terminali relativi.
Il terminale ( ) è progettato per una corretta
messa a terra. Collegare per primo il cavo giallo-
verde (messa a terra) che deve essere di lunghezza
maggiore rispetto agli altri. Se si utilizza una presa
a spina, la spina deve essere sempre accessibile
anche dopo l'installazione del forno. Samsung non
è responsabile per eventuali incidenti causati da
una impropria o mancante messa a terra.
AVVERTENZA
Non schiacciare o torcere i cavi durante l'installazione e tenerli lontani dalle parti del forno che
emettono calore.
