Installation
Installation
Montage dans un meuble
Si vous installez le four dans un meuble encastrable, les surfaces en plastique et les parties
adhésives du meuble doivent être résistantes aux températures, conformément à la norme
EN 60335. Samsung ne sera pas tenue responsable des dommages subis par le meuble à cause
de la chaleur émise par le four.
Le four doit être correctement ventilé. En vue de la ventilation, laissez un interstice d'environ
50 mm entre la tablette inférieure du meuble et la paroi de soutien. Si le four est installé sous
une table de cuisson, respectez les instructions d'installation de cette dernière.

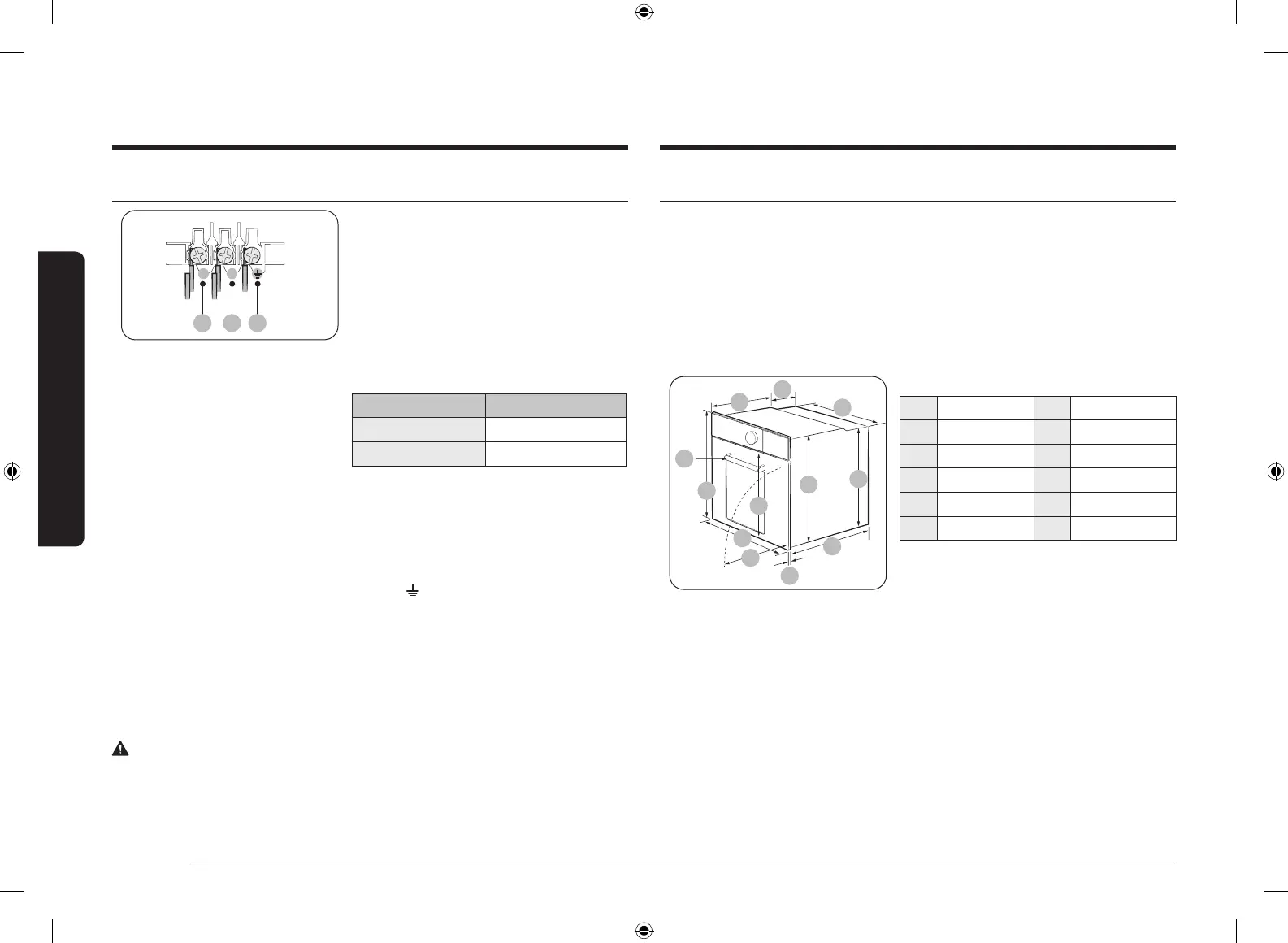

Dimensions requises pour l'installation
D
E
C
B
A
L
K
J
I
F
H
G
Four (mm)
A 560 G 507,5 maximum
B 177 H 494 maximum
C 372 I 21
D 50 maximum J 549
E 596 K 579
F 595 L 559
Branchement électrique
01 02 03
L N
01 MARRON ou NOIR
02 BLEU ou BLANC
03 JAUNE et VERT
Branchez le cordon du four dans une prise
électrique. Si une prise de type à ches n'est pas
disponible en raison des limitations de courant
autorisées, utilisez un interrupteur-sectionneur
multipolaire (avec espace de contact d'au moins
3 mm) pour que les normes de sécurité soient
respectées. Utilisez un cordon d'alimentation
d'une longueur sufsante qui prend en charge la
spécication H05 RR-F ou H05 VV-F, min. 1,5 à
2,5 mm².
Courant nominal (A) Section minimale
10 < A ≤ 16 1,5 mm²
16 < A ≤ 25 2,5 mm²
Vériez les spécications de puissance sur
l'étiquette collée sur le four.
Ouvrez le capot arrière du four à l'aide d'un
tournevis, et retirez les vis sur le bornier. Puis,
connectez les ls d'alimentation sur les bornes
correspondantes.
La borne ( ) est conçue pour la mise à la terre.
Branchez tout d'abord les ls jaune et vert (mise à
la terre), qui doivent être plus longs que les autres.
Si vous utilisez une prise de type à ches, celle-
ci doit demeurer accessible lorsque le four est
installé. Samsung ne sera pas tenue responsable
d'accidents provoqués par une absence de mise à
la terre ou une mise à la terre défectueuse.
AVERTISSEMENT
Ne marchez pas ni ne vrillez pas les câbles durant l'installation, et maintenez-les éloignés des
parties du four émettant de la chaleur.
