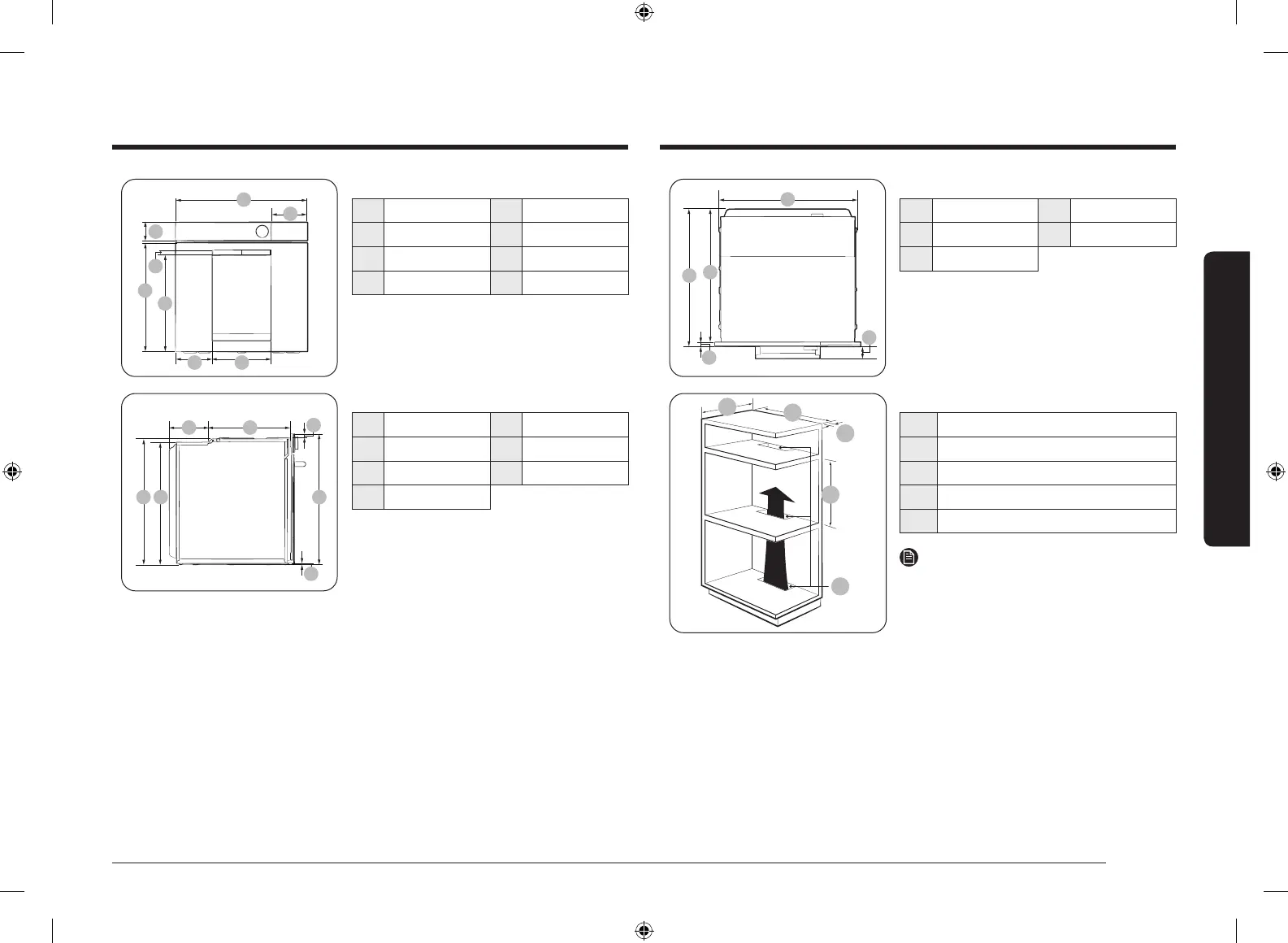

Aufstellen des Geräts
C
A
B
D
E
Gerät (mm)
A 560 D 21
B 549 E 50
C 570
D
C
B
A
E
Einbauschrank (mm)
A Min. 550
B Min. 560
C Min. 50
D Min. 590 - Max. 600
E Min. 460 x Min. 50
HINWEIS
Der Einbauschrank muss über Lüftungsöffnungen (E)
verfügen, damit die heiße Luft zirkuliert und abgeführt
werden kann.
C
B
HG
D
E
F
A
Gerät (mm)
A 595 E 439
B 163 F 22
C 85 G 165
D 495,5 H 264
FA B
C D
E
G
Gerät (mm)
A 579 E 17
B 559 F 596
C 177 G 7
D 372
