−10−

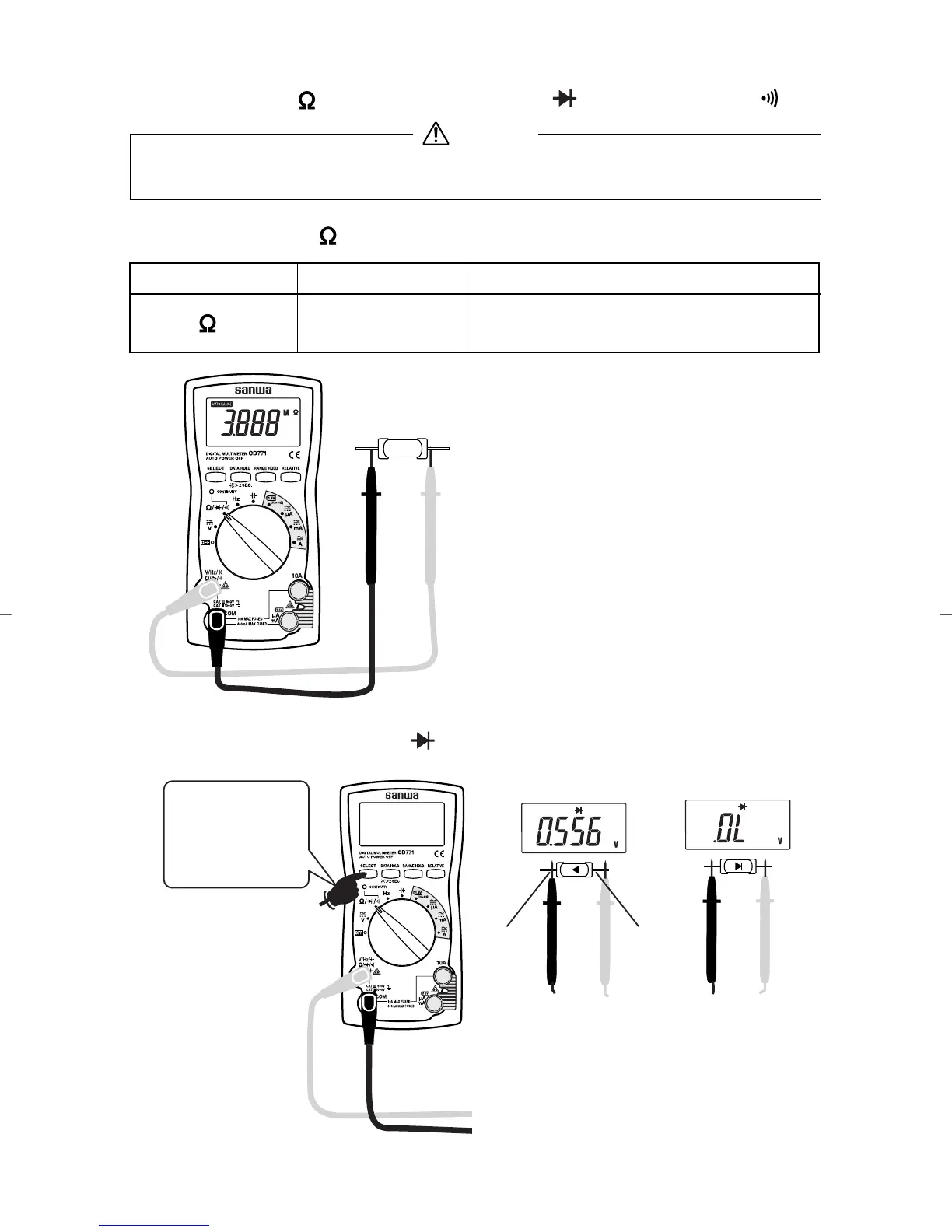

5-3 抵抗測定（）、ダイオードテスト（）、導通チェック（）
5-3-1 抵抗測定（）
ファンクション 最大定格入力 レンジ
40.00MΩ
400.0Ω,4.000kΩ,40.00kΩ,
400.0kΩ,4.000MΩ,40.00MΩ
5-3-2 ダイオードテスト（ ）
測定端子には外部から電圧を絶対に加えないこと。
警 告
抵抗器
備考：
測定に際しノイズの影響を
受ける場合は、被測定物を
COM電位でシールドしてく
ださい。また、テストピン
に指を触れて測定すると、
人体の抵抗の影響を受け誤
差を生じます。
測定端子間の開放電圧は約
DC0.4Vです。
抵抗測定
ダイオードテスト
導通チェック
切替
カソード アノード
良品例：順方向電圧
降下表示
不良例：0.000V表示
OL表示
良品例：OL表示
不良例：他の表示
備考：
測定端子間の
開放電圧は約
DC1.5Vです。
順方向テスト 逆方向テスト
