Schartec P190 Control Box - Zubehör Anschlüsse; Handsender Einlernen

Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-
5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND
2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18

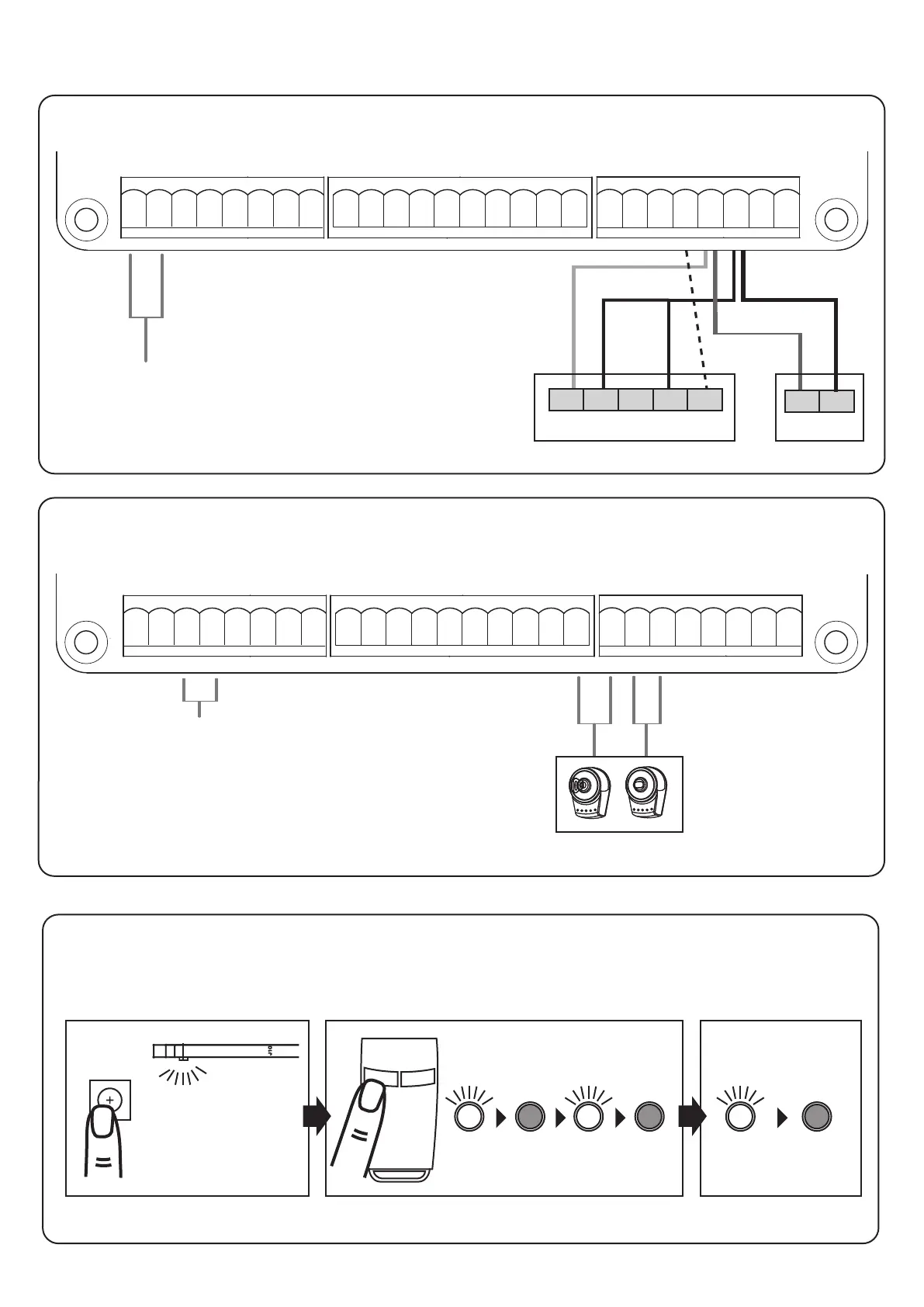

2.2 Zubehör Anschlüsse
Anschluss für
2-Flügeligesbetrieb
Anschluss für
1-Flügeligesbetrieb
 Anschluss Taster / Schlüsseltaster / Elektroschloss (nicht enthalten)
HINWEIS: Bedienmöglichkeiten können im Menü "FK/FL"
geändert werden (Siehe S. 12).
DC+ GND
TX
N.O. N.C. COM
RX
DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc
19 20 21 22 23 24 25 26
DC+ GND
A
B
2.3 Handsender einlernen
Drücken Sie “RF-learn” für ca. . 2 Sekunden, bis die blaue LED angeht. Drücken Sie nun Taste A am Handsender.
Die blaue LED blinkt dreimal und geht nach 10 Sekunden aus. Der Handsender ist nun eingelernt.
blaue LED blinkt dreimal
blaue LED aus
blaue LED an
2 Sec
RF-Learn
Bemerkung: Um die eingelernten Handsender zu löschen, halten Sie “RF-LEARN” für ca. 10 Sekunden bis blaue LED aus geht.
Lichtschranke
Signalleuchte mit 24 V
AC/DC Anschluss
Elektroschloss
AC/DC Anschluss
 Anschluss Lichtschranke & Signalleuchte (SL nur im SL-Set erhalten)
1
Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-
5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND
2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc
19 20 21 22 23 24 25 26
1
8
ACHTUNG: Das Elektroschloss muss an dem Flügel montiert
werden, welches als erstes öffnet und als letztes schließt!
