Sägeblatt -
Spaltkeil -

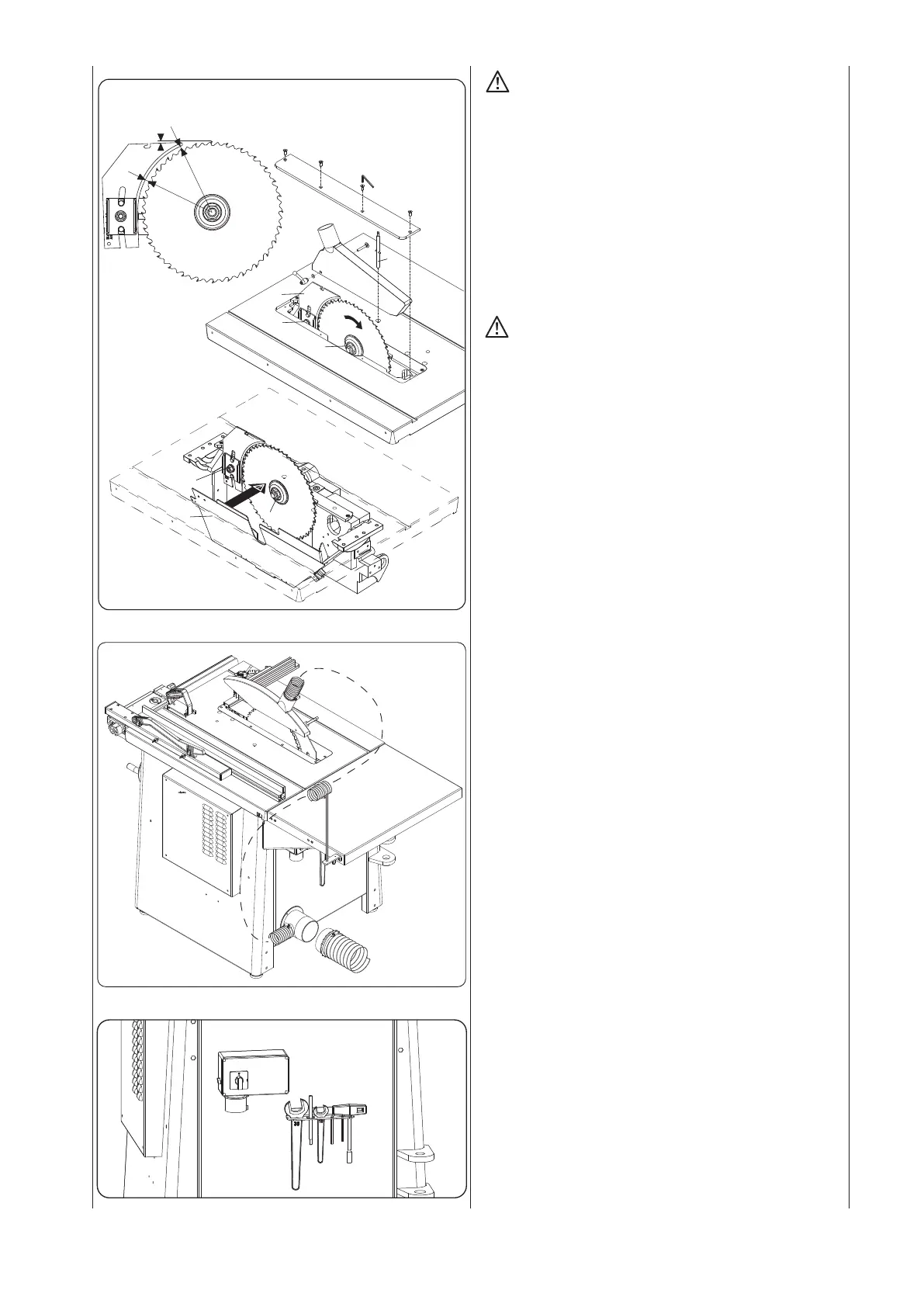

Abb. "L"
1 Festhaltedorn
2 Sechskantmutter M 20 links
•DieLinkeTischeinlageherausnehmen
•DurchdieBohrungderrechtenTischhälfteden
Festhaltedorn (1) in die Sägewelle einstecken.
ZumLösenoderFestziehenderSechskantmutterM20
(2) wird mit dem Festhaltedorn die Sägewelle arretiert.
•Sägeblatt-Laufrichtung beachten.
Spaltkeil
• Die Schraube (3) lösen, den Spaltkeil einsetzen und
festklemmen.DerAbstandzwischenSägeblattundSpaltkeil
(4) darf höchstens 8 mm betragen und muß nach jedem
Sägeblattwechsel überprüft und nötigenfalls neu eingestellt
werden. Die Spaltkeilspitze darf nie tiefer als die
Zahngrundhöhe des obersten Sägezahnes eingestellt sein.
Eine Einstellung auf max. 2 mm unter der obersten
Sägezahnspitze ist am besten geeignet.
Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das
Werkstück führt und das Schließen der Schnittfuge hinter
dem Sägeblatt und das Rückschlagen des Werkstückes
verhindert. Achten Sie auf die Spaltkeildicke - siehe
eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht
dünner sein als der Sägeblattkörper und nicht dicker als
dessen Schnittfugenbreite.
Achtung! Schutzdeckel (5) wieder schließen.
Beschädigungsgefahr !
Absaugschlauch
Abb. "L1"
AbsaugschlauchØ50anschliesenundmitSchlauchschellen
befestigen.
Absaugstutzen
DenAbsaugstutzenvonderAbsauganlageaufdas
rückseitigeAuswurfrohrstecken.
Werkzeughalter
Abb. "M"
Das Bordwerkzeug für die ts 4020 griffbereit in den
Werkzeughalter einstecken.
Abb."L1"
Abb."M"
Abb."L"
3
2
1
3
2
4
5
2mm
3-8mm
3-8mm
