deutsch 11

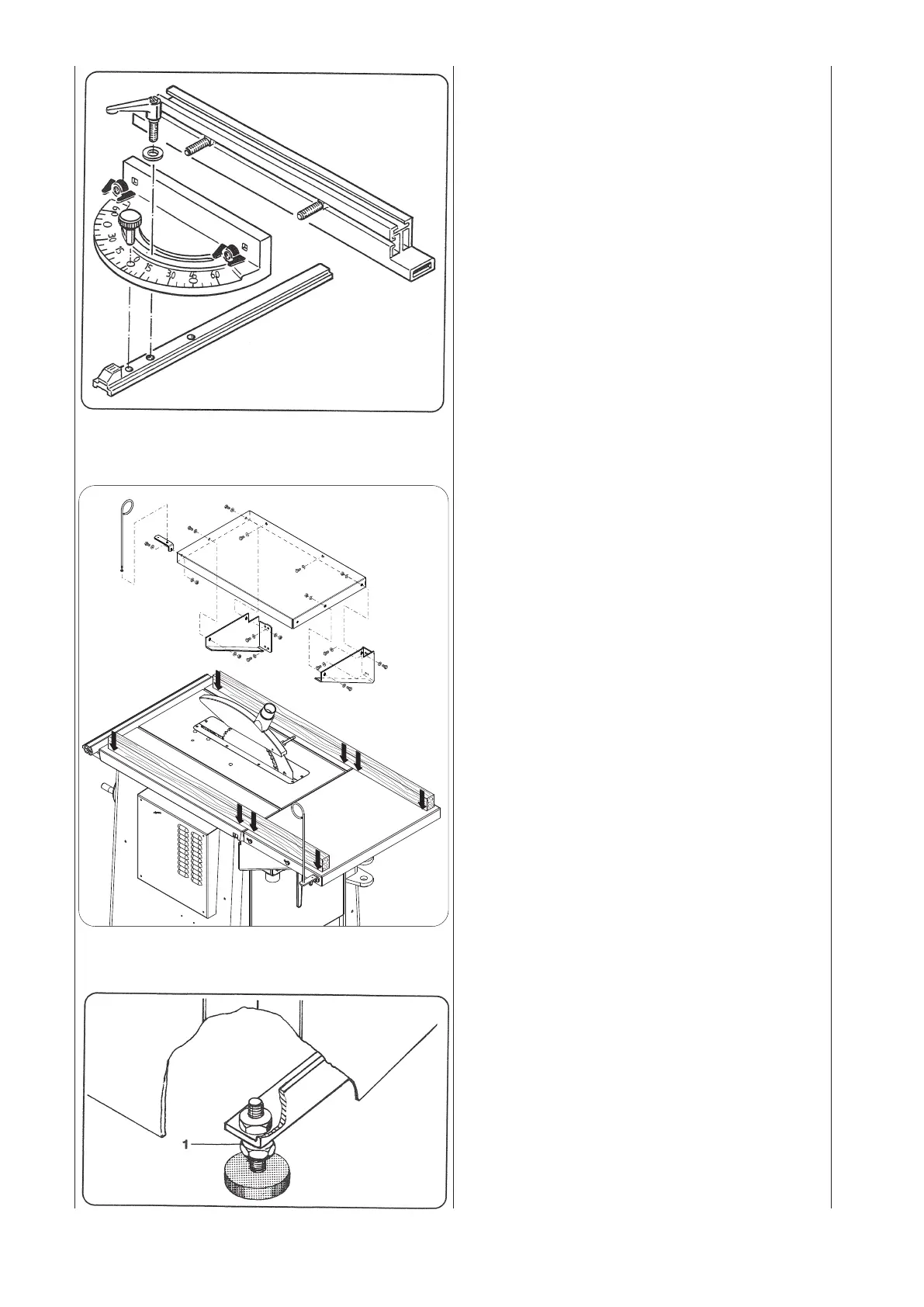

Querschneidlehre
Abb. "N"
Schwenkteil und Gleitleiste zusammenschrauben
1 Scheibe Ø 6,4
1 Klemmhebel M 6
DieAnschlagschieneandasSchwenkteilmontieren.
2 Flachrundschrauben M 6 x 25
2 Flügelmuttern M 6
Die Querschneidlehre je nach Bedarf links oder rechts des
Sägeblattes einsetzen.
Die Arretierung bei 0° sowie 45° erfolgt mit dem Steckbolzen und
Klemmhebel.
Tischverlängerung
Abb. "O"
TischverlängerunganMaschineanbauenundSchraubennur
Handfest anschrauben.
11 Sechskantschraube M8x16
16 Scheibe Ø8
5 Sechskantmutter M8
Mit zwei geraden Holzlatten oder Ähnlichem
Tischverlängerung zum Sägetisch eben ausrichten und alle
Schrauben anziehen.
Schlauchhalter montieren und Absaugschlauch Ø 50
anschliesen.
Ihre Tischkreissäge ts 4020 ist jetzt montiert.
Aufstellen und Justieren
Abb. "P"
AchtenSiedarauf,daßihrescheppach Tischkreissäge
ts 4020 auf festem Grund gerade und standsicher
aufgestellt ist. Bodenunebenheiten ausgleichen.
Hierzu an den Gestellfüßen
•DieSechskantmutter(1)lösen
•DenHöhenausgleichvornehmen
•DieSechskantmutter(1)anziehen
BeientferntenGummipuffernkanndieMaschinedurch
die Bohrungen am Boden verschraubt werden.
Abb."N"
Abb."P"
Abb."O"
