deutsch
16 17

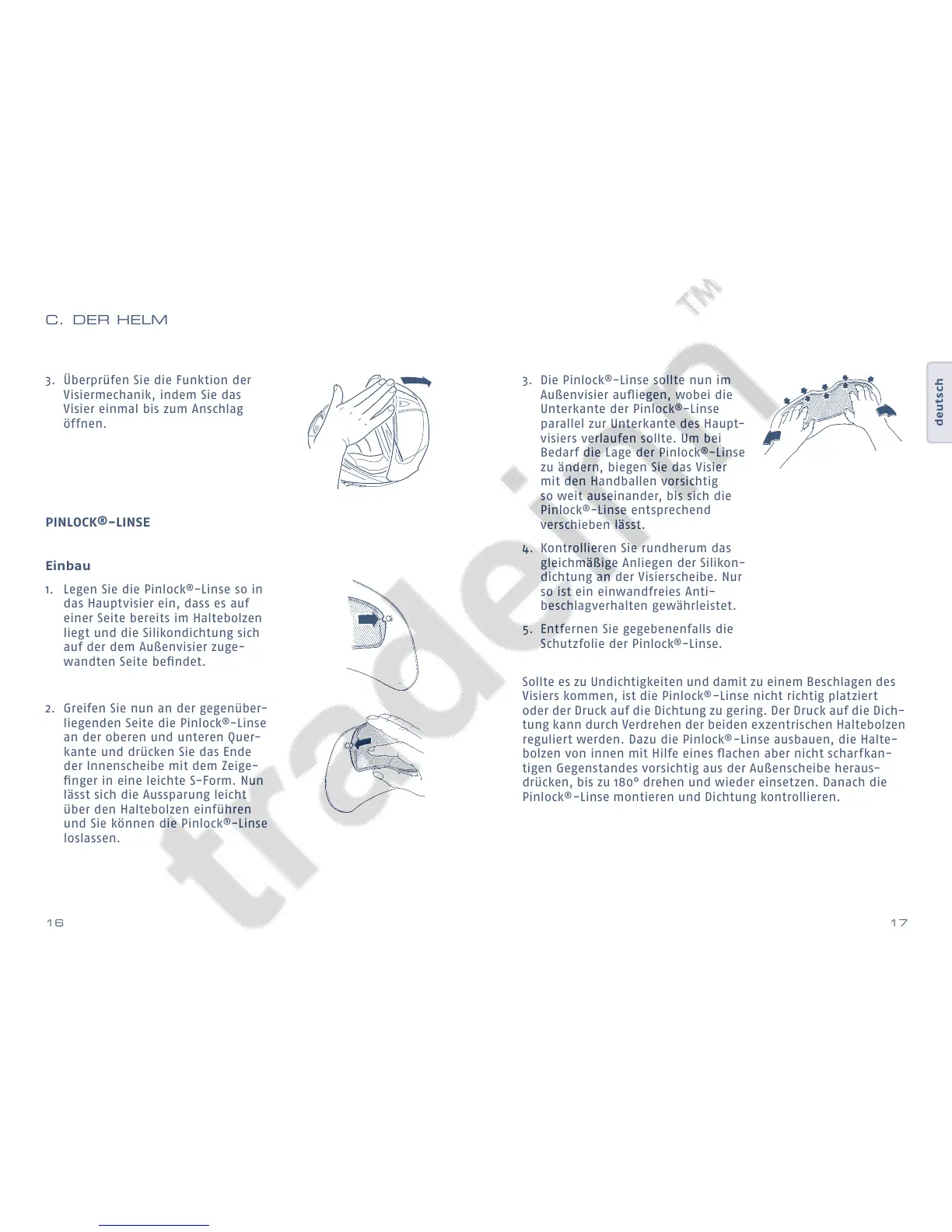

3. Überprüfen Sie die Funktion der
Visiermechanik, indem Sie das
Visier einmal bis zum Anschlag
öffnen.
PINLOCK
®
-LINSE
Einbau
1. Legen Sie die Pinlock
®
-Linse so in
das Haupt visier ein, dass es auf
einer Seite bereits im Haltebolzen
liegt und die Silikon dichtung sich
auf der dem Außen visier zuge-
wandten Seite befindet.
2. Greifen Sie nun an der gegenüber-
lie gen den Seite die Pinlock
®
-Linse
an der oberen und unteren Quer-
kante und drücken Sie das Ende
der Innenscheibe mit dem Zeige-
finger in eine leichte S-Form. Nun
lässt sich die Ausspa rung leicht
über den Haltebolzen einführen
und Sie können die Pinlock
®
-Linse
loslassen.
3. Die Pinlock
®
-Linse sollte nun im
Außen visier aufliegen, wobei die
Unterkante der Pinlock
®
-Linse
parallel zur Unterkante des Haupt-
visiers verlaufen sollte. Um bei
Bedarf die Lage der Pinlock
®
-Linse
zu ändern, biegen Sie das Visier
mit den Handballen vor sich tig
so weit auseinander, bis sich die
Pinlock
®
-Linse entsprechend
verschieben lässt.
4. Kontrollieren Sie rundherum das
gleichmäßige Anliegen der Silikon-
dichtung an der Visierscheibe. Nur
so ist ein einwandfreies Anti-
beschlagverhalten gewährleistet.
5. Entfernen Sie gegebenenfalls die
Schutzfolie der Pinlock
®
-Linse.
Sollte es zu Undichtigkeiten und damit zu einem Beschlagen des
Visiers kommen, ist die Pinlock
®
-Linse nicht richtig platziert
oder der Druck auf die Dichtung zu gering. Der Druck auf die Dich-
tung kann durch Verdre hen der beiden exzentrischen Haltebolzen
reguliert werden. Dazu die Pinlock
®
-Linse ausbauen, die Halte-
bolzen von innen mit Hilfe eines flachen aber nicht scharfkan-
tigen Gegenstandes vorsichtig aus der Außenscheibe heraus-
drücken, bis zu 180° drehen und wieder einset zen. Danach die
Pinlock
®
-Linse montieren und Dichtung kontrollieren.
C. DER HELM
