11
K1
CONTATOR LINHA 1X0 BORNES DE POTÊNCIA
TMP1
SENSOR DE TEMPERATURA COMPRESSOR
K2
CONTATOR TRIÂNGULO 1X1 BORNES DE COMANDO - 24 VAC
TMP2
SENSOR DE TEMPERATURA SECADOR
K3
CONTATOR ESTRELA 1X2 BORNES DE COMANDO - 220 VAC
KP1
RELÉ PARA PTC
K4
CONTATOR VENTILADOR XSn BORNES SINDAL
S1
BOTÃO LIGA COMPRESSOR/SECADOR
K5
CONTATOR SECADOR
TRn
TRANSFORMADOR DE COMANDO
S2
BOTÃO DESLIGA COMPRESSOR/SECADOR
K6
CONTATOR EXAUSTOR
B1
BOTÃO DE EMERGÊNCIA SECCIONADORA ROTATIVA TRIPOLAR
KA1
CONTATOR AUXILIAR 1
Y1
VÁLVULA SOLENÓIDE - VALVULA ADMISSÃO RELÉ DE SOBRECARGA
KA2
CONTATOR AUXILIAR 2
Y2
VÁLVULA SOLENÓIDE - CARGA PARCIAL CE1 CONTROLADOR ELETRÔNICO COMPRESSOR
KA3
CONTATOR AUXILIAR 3
Y3
VÁLVULA SOL. ALV. LENTO / RET. PNEUMÁTICA CE2 CONTROLADOR ELETRÔNICO SECADOR
KA4
CONTATOR AUXILIAR 4
PURG
PURGADOR ELETRÔNICO G1 SOFTSTARTER
M1
MOTOR PRINCIPAL
KSFF
RELÉ DE FALTA E SEQUÊNCIA DE FASE A1 INVERSOR DE FREQUÊNCIA
M2
MOTOR VENTILADOR
KTn
RELÉ TEMPORIZADOR PWM CONVERSOR PWM - 4...20mA
M3
COMPRESSOR HERMÉTICO
H
HORÍMETRO PV PRESSOSTATO VENTILADOR (SECADOR)
M4
VENTILADOR DO SECADOR
Hn
INDICADOR LUMINOSO PA PRESSOSTATO DE ALTA (SECADOR)
M5
VENTILADOR EXAUSTÃO CAIXA ELÉTRICA
TR1
TERMÔMETRO/TERMOSTATO PB PRESSOSTATO DE BAIXA (SECADOR)
M6
VENTILADOR EXAUSTÃO CAIXA ELÉTRICA
P1
PRESSOSTATO CARGA/PARCIAL OU CARGA/
ALIVIO
TK SENSOR DE SOBRECARGA DO VENTILADOR
FT1
RELÉ DE SOBRECARGA MOTOR PRINCIPAL
P2
PRESSOSTATO ALÍVIO IM INDICADOR DE MANUTENÇÃO
FT2
RELÉ DE SOBRECARGA MOTOR VENTILADOR
P3
PRESSOSTATO DE SEGURANÇA R1
RESISTÊNCIA AQUECIMENTO MOTOR
PRINCIPAL
Qn
DISJUNTOR MONOPOLAR DE COMANDO
P4
PRESSOSTATO DE BAIXA PRESSÃO E1
RESISTÊNCIA AQUECIMENTO CÁRTER
COMPRESSOR HERMÉTICO
Qn
DISJUNTOR BIPOLAR DE COMANDO
TP1
TRANSDUTOR DE PRESSÃO REDE
Fn FUSÍVEL DE COMANDO
TP2
TRANSDUTOR DE PRESSÃO INTERNA

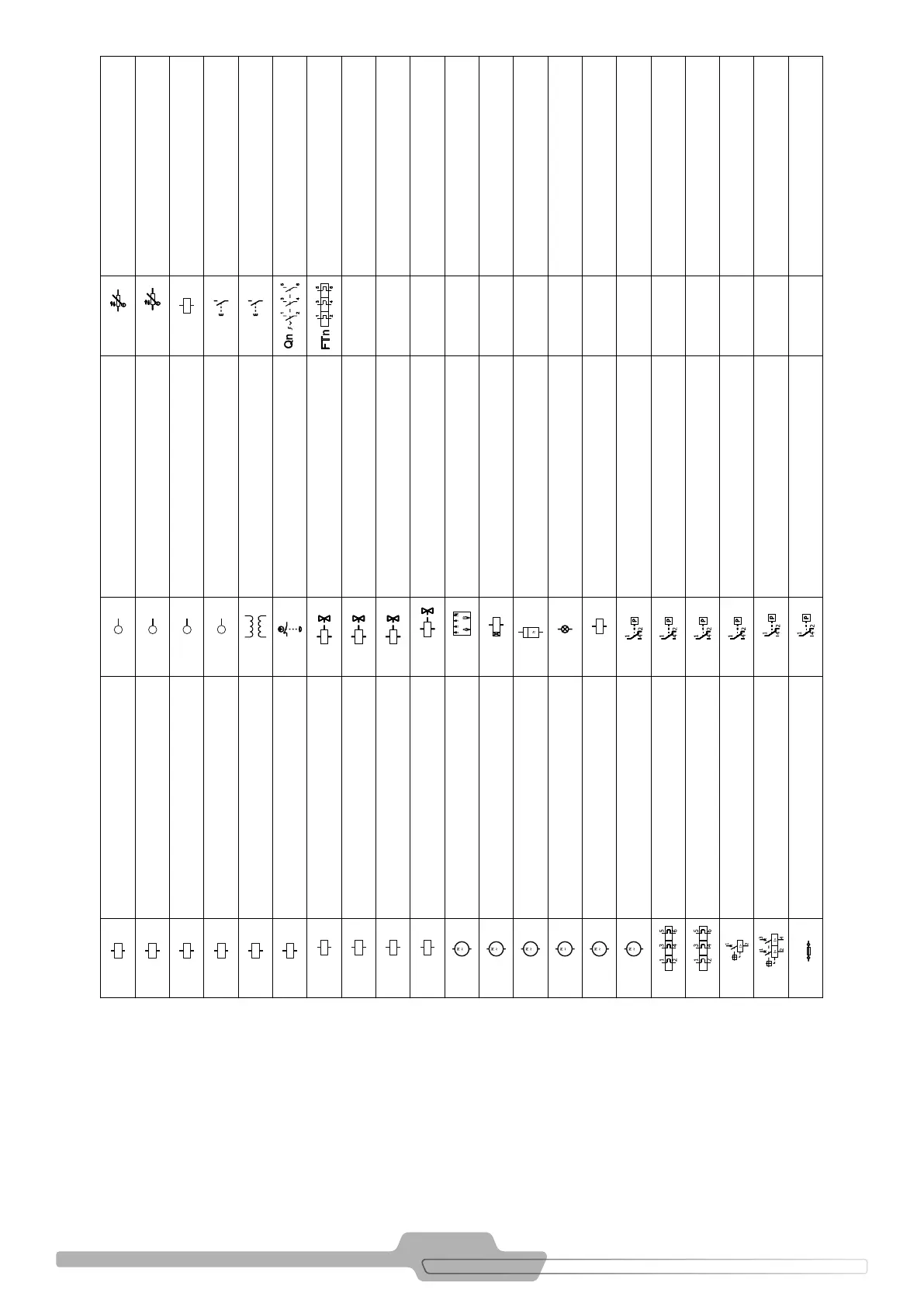

TABELA 9.2 - LEGENDA DO DIAGRAMA ELÉTRICO
