AIRE INDUSTRIAL COMÚN
AIRE INDUSTRIAL
SECO Y LIMPIO
AIRE INDUSTRIAL SECO
Y PRE FILTRADO
8
9
7
4
4
5. Encendido eléctrico
Consulte un técnico especializado para evaluar las condiciones generales de la red eléctrica y seleccione los dispositivos de
alimentación y protección adecuados.

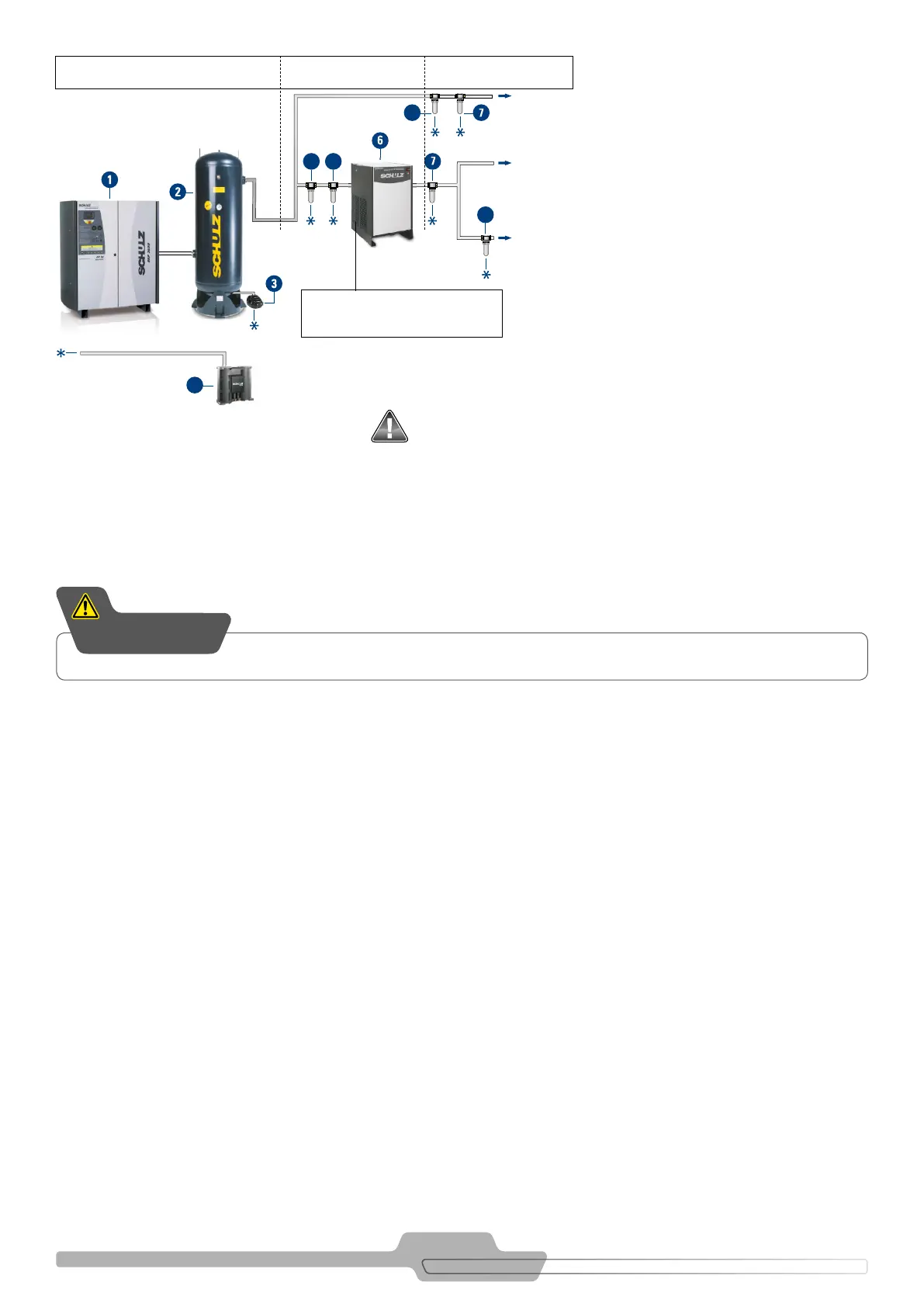

FIGURA 9.1 - INSTALACIÓN TÍPICA DEL COMPRESOR DE PISTÓN CON PERIFÉRICOS PARA TRATAMIENTO DEL AIRE COMPRIMIDO
Clase 1.7.1
Red
Calidad del aire conforme NORMA ISO 8573.1 - Clase 1.4.1
OBS.: Para otras configuraciones consulte la fábrica.
En los demas componentes efectúe el manutenimiento según el manual
de intrucciones de los miesmos. Instalación meramente ilustrativa.
Nota: Gastos de instalación y accesorios son por cuenta del cliente.
Secador debe ser instalado
en local seco y bien ventilado
1.COMPRESOR DE TORNILLO
2. SEPARADOR DE CONDENSADO
(RESERVATÓRIO)
3.PURGADOR ELECTRÓNICO PS16
4.PRE FILTRO COALESCENTE - CLASE 2.7.2
5.PRE FILTRO COALESCENTE - CLASE 2.7.2
6.SECADOR DE AIRE POR REFRIGERACIÓN
7.POST-FILTRO COALESCENTE - CLASE 1.7.1
8.FILTRO DE CARBON ACTIVADO
9. SEPARADOR DE ÁGUA Y ACEITE
Los cables de alimentación deben ser dimensionados, tomando en consideración el consumo del Secador de Aire - SRS y la distancia de la
fuente de energía eléctrica (Vea Tabla 6.1).
La red de distribución de energía no deberá presentar variación de tensión superior al ± 10%. La caída de tensión propiciada por la oscilación
de partida no debe ser superior al 10%.
Para su seguridad el chasis del Secador de Aire - SRS debe ser adecuadamente conectado al cable tierra de la instalación.
En las Figuras 9.2 hasta 9.10, están indicados los diagramas eléctricos que contienen los esquemas de encendido eléctrico de cada
modelo de secador de la Línea SRS.
Deben ser seguidas las recomendaciones de la local el relamentos de Instalaciones Eléctricas de Baja
Tensión.
ATENCIÓN
