50

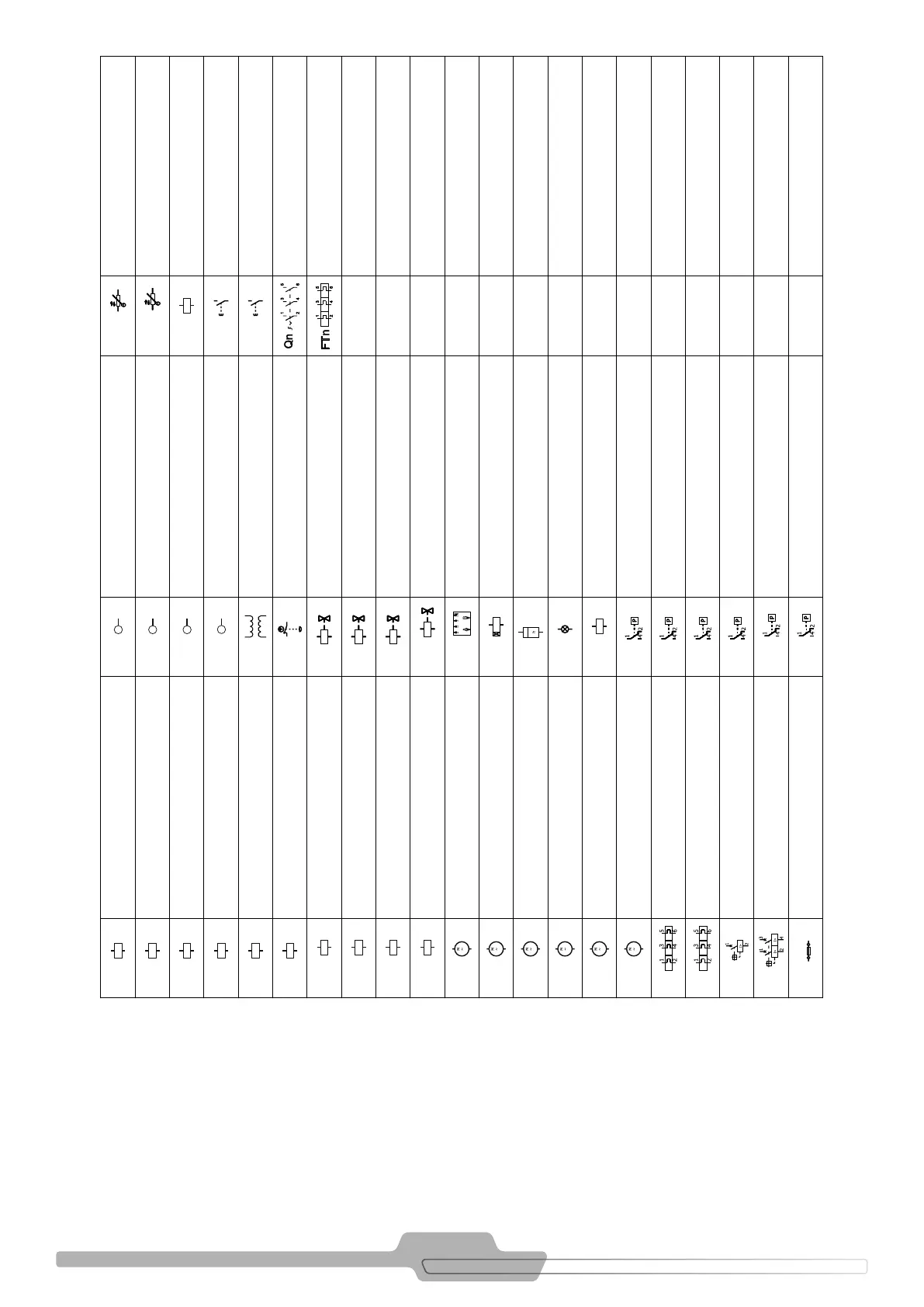

TABELA 9.2 - LEYENDA DEL DIAGRAMA ELÉCTRICO
K1
CONTACTOR LINEAl 1X0 BORNES DE POTENCIA
TMP1
SENSOR DE TEMPERATURA COMPRESOR
K2
CONTATOR TRIÂNGULO 1X1 BORNES DE MANDO - 24 VAC
TMP2
SENSOR DE TEMPERATURA SECADOR
K3
CONTATOR ESTRELlA 1X2 BORNES DE MANDO - 220 VAC
KP1
RELÉ PARA PTC
K4
CONTACTOR VENTILADOR XSn BORNES SINDAL
S1
BOTON ENCIENDE COMPRESOR/ SECADOR
K5
CONTACTOR SECADOR
TRn
TRANSFORMADOR DE COMANDO
S2
BOTON APAGA COMPRESOR/ SECADOR
K6
CONTACTOR EXTRACTOR
B1
BOTON DE EMERGÊNCIA SECCIONADORA ROTATIVA TRIPOLAR
KA1
CONTACTOR AUXILIAR 1
Y1
VÁLVULA SOLENOIDE - VALVULA ADMISIÓN RELÉ DE SOBRECARGA
KA2
CONTACTOR AUXILIAR 2
Y2
VÁLVULA SOLENOIDE - CARGA PARCIAL CE1
CONTROLADOR ELECTRÔNICO
COMPRESOR
KA3
CONTACTOR AUXILIAR 3
Y3
VÁLVULA SOL. ALV. LENTO / RET. NEUMÁTICA CE2 CONTROLADOR ELECTRÓNICO SECADOR
KA4
CONTACTOR AUXILIAR 4
PURG
PURGADOR ELECTRÓNICO G1 SOFTSTARTER
M1
MOTOR PRINCIPAL
KSFF
RELÉ DE FALTA Y SECUENCIA DE FASE A1 CONVERSOR DE FRECUENCIA
M2
MOTOR VENTILADOR
KTn
RELE TEMPORIZADOR PWM CONVERSOR PWM - 4...20mA
M3
COMPRESOR HERMÉTICO
H
HOROMETRO PV PRESOSTATO VENTILADOR (SECADOR)
M4
VENTILADOR DEL SECADOR
Hn
INDICADOR LUMINOSO PA PRESOSTATO DE ALTA (SECADOR)
M5
VENTILADOR EXTRACTOR CAJA ELÉCTRICA
TR1
TERMÔMETRO/TERMOSTATO PB PRESOSTATO DE BAJA (SECADOR)
M6
VENTILADOR EXTRACTOR CAJA ELÉCTRICA
P1
PRESOSTATO CARGA/PARCIAL OU CARGA/
ALIVIO
TK
SENSOR DE SOBRECARGA DEL
VENTILADOR
FT1
RELÉ DE SOBRECARGA MOTOR PRINCIPAL
P2
PRESOSTATO ALÍVIO IM INDICADOR DE MANTENIMIENTO
FT2
RELÉ DE SOBRECARGA MOTOR VENTILADOR
P3
PRESOSTATO DE SEGURIDAD R1
RESISTENCIA CALIENTAMIENTO MOTOR
PRINCIPAL
Qn
DISYUNTOR MONOPOLAR DE COMANDO
P4
PRESOSTATO DE BAJA PRESIÓN E1
RESISTENCIA CALIENTAMIENTO CARTER
DEL COMPRESOR HERMETICO
Qn
DISYUNTOR BIPOLAR DE COMANDO
TP1
TRANSDUCTOR DE PRESIÓN RED
Fn FUSÍBLE PARA EL MANDO
TP2
TRANSDUCTOR DE PRESIÓN INTERNA
