SC9DF 型农用电控柴油机使用保养说明书
32

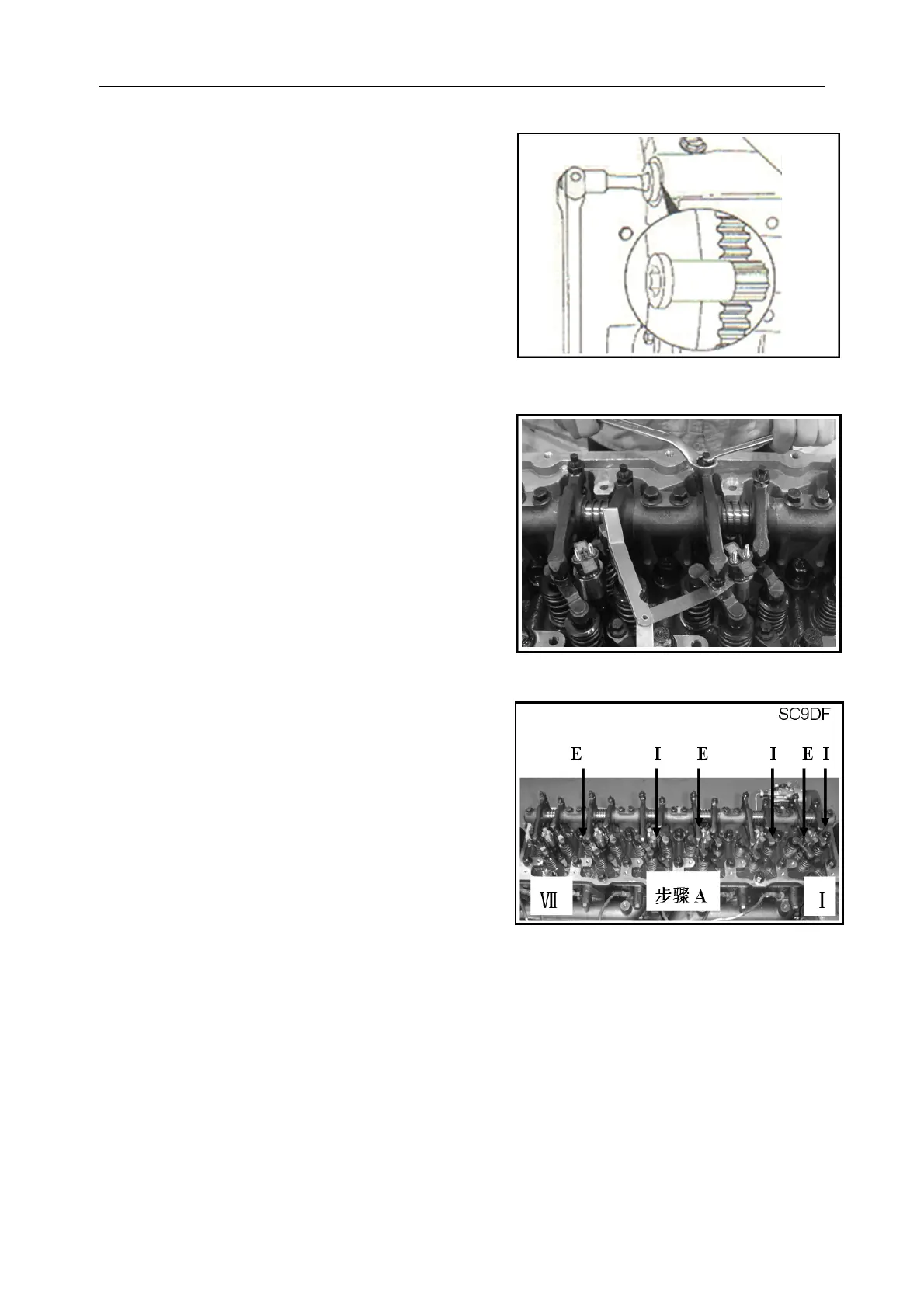

4.5.2 调整气门间隙
调整气门间隙前需拆卸气缸盖罩壳和它上面的相关的零部
件；拆下飞轮壳上观察窗盖板。
将盘车工具插入飞轮壳盘车孔并与飞轮齿圈啮合，慢慢地转
动曲轴，使飞轮壳上的指针对准飞轮上“0”刻线，然后检查第 1
缸进排气门是否关闭，即进排气门推杆是否可以自由转动。如能自
由转动，则第 1 缸活塞处于压缩上止点；否则，转动曲轴 360，
使第 1 缸活塞处于压缩上止点。
用气门间隙规检查和调整气门间隙检查和调整气门间隙时，
柴油机应在冷至 60C 以下：
进气门间隙：0.30 mm；
排气门间隙：0.50 mm。
△注意：当厚薄规在摇臂和气门桥之间滑动时，
有略带些阻力感觉时所测得的间隙方为正确。
在第一缸活塞上死点位置，按步骤 A 所示检查和调整指定的
各气门的间隙（I 表示进气门；E 表示排气门）。
拧紧摇臂锁紧螺母后，再复查各气门的间隙时其间隙数值不
应有变化。
锁紧螺母拧紧扭矩：45 Nm。
