Seca 264 - Montaje del Aparato; Montaje del Segundo Elemento de Columna

164 •
4.2 Montaje del aparato
Desde la fábrica, el tope para los talones ya está
montado en el primer elemento de columna.
Realice el montaje posterior con un ayudante. Debido a
la gran altura constructiva recomendamos colocar los
componentes en el suelo y sólo colocar el aparato en
pie una vez que esté completamente montado.
Proceda de la siguiente manera:
Montaje del segundo
elemento de columna

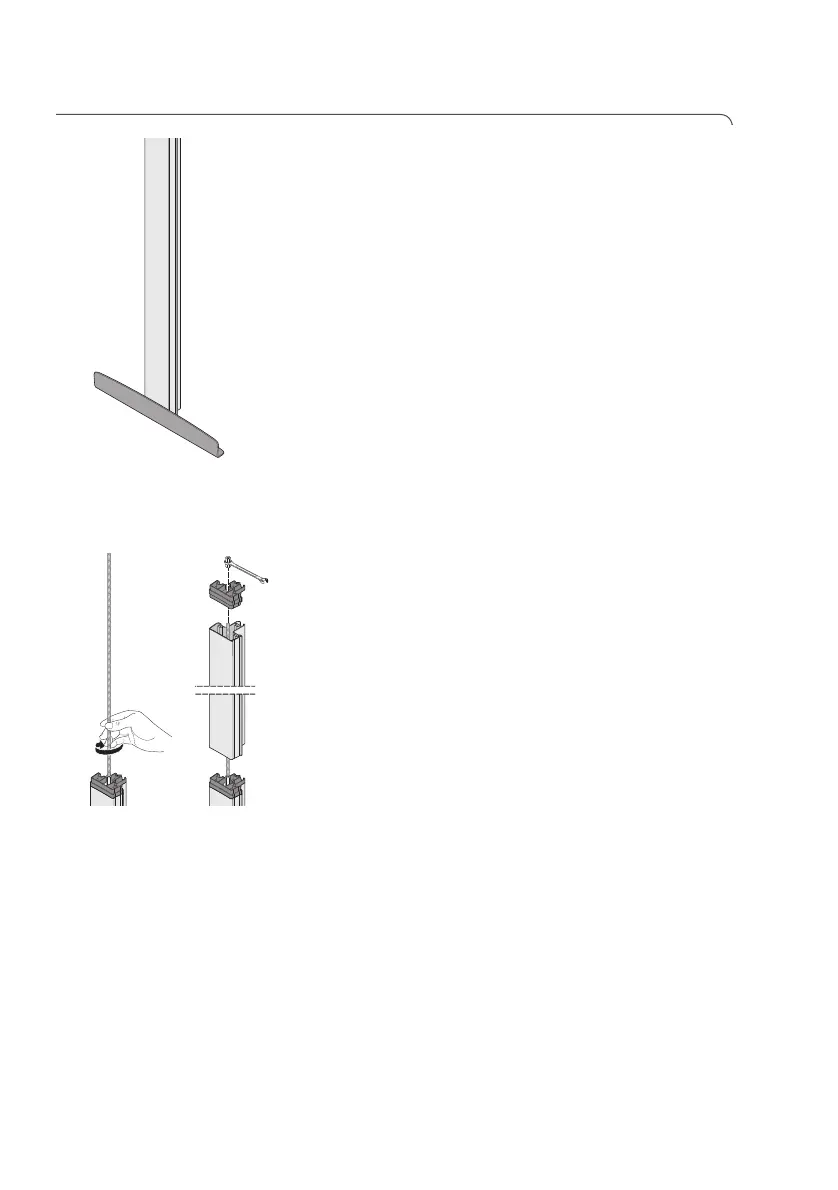

Para unir los elementos de columna, proceda de la
siguiente manera:
1. Enrosque una barra roscada con fuerza manual en
la tuerca larga del primer elemento de columna.
2. Pase un elemento de columna sobre la barra
roscada en el primer elemento de columna.
¡ATENCIÓN!
Daños en el aparato en caso de errores de
montaje
Si se confunden el conector de columna y la
caperuza de cubierta, el aparato no se puede
montar correctamente.
– Cerciórese de utilizar el conector de columna
para el montaje del segundo elemento de
columna (véase “Volumen de suministro” en
página 163).
3. Coloque el conector de columna en el segundo
elemento de columna de manera que la barra
roscada sobresalga del agujero del conector de
columna.
4. Enrosque una tuerca larga en la barra roscada.
5. Apriete la tuerca larga.
