Seca 264 - Kolumny; Montaż Suwaka Z Pozycjonerem Głowy; Montaż Trzeciego Elementu

242 •

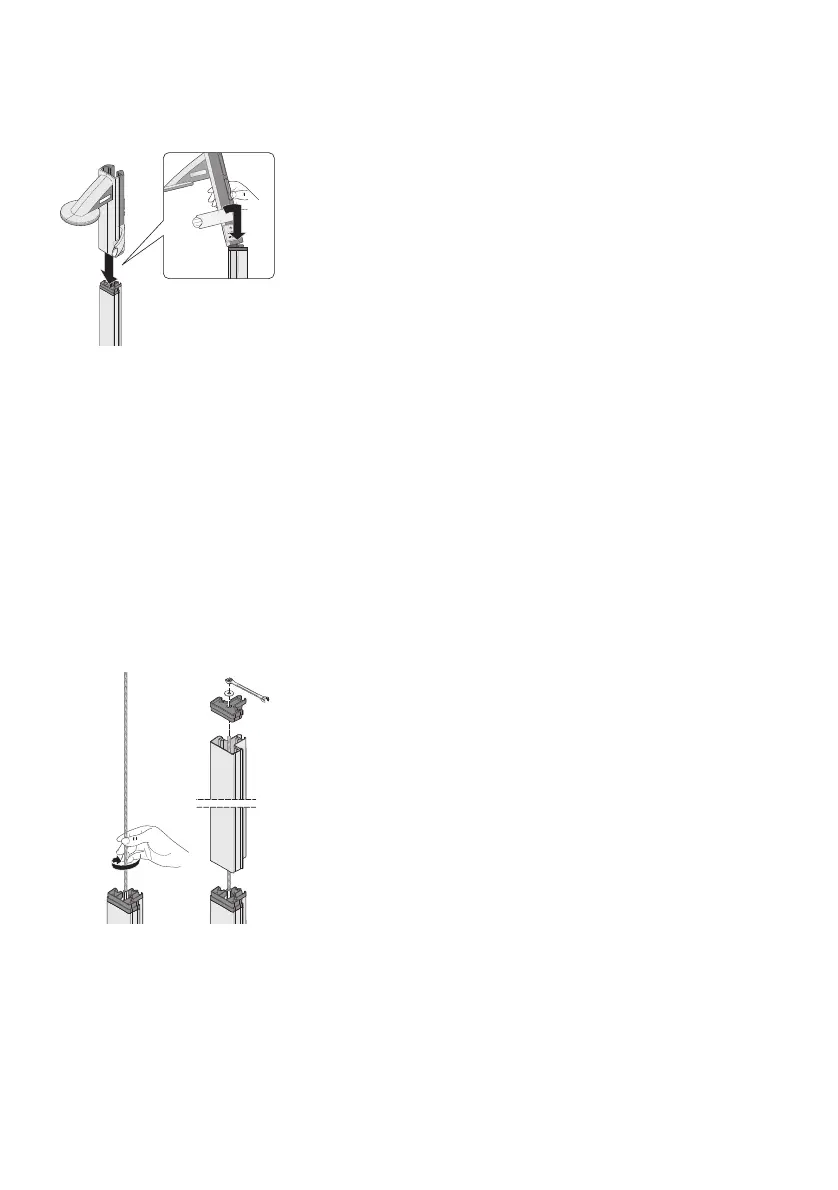

Montaż suwaka
z
pozycjonerem głowy
W celu nałożenia suwaka z pozycjonerem głowy na
kolumnę, należy postępować w następujący sposób:
1. Przechylić suwak z pozycjonerem głowy delikatnie
do przodu.
UWAGA!
Niebezpieczeństwo uszkodzenia urządzenia
wskutek niewłaściwego użytkowania
Użytkowanie niezgodne z przeznaczeniem
może uszkodzić docisk suwaka z pozycjone-
rem głowy.
– Suwaka z pozycjonerem głowy nie należy
nakładać na kolumnę pionowo, ani
przechylonego do tyłu.
– Nie używać zbyt dużej siły podczas montażu.
2. Nałożyć suwak z pozycjonerem głowy ostrożnie na
element kolumny.
3. Wyprostować suwak z pozycjonerem głowy tak,
aby stał pionowo na elemencie kolumny.
4. Nacisnąć i przytrzymać przycisk blokady i następ-
nie wsunąć suwak z pozycjonerem głowy ostrożnie
na element kolumny.
Montaż trzeciego
elementu kolumny
W celu połączenia elementów kolumny, należy postę-
pować w następujący sposób:
1. Wkręcić ręcznie pręt gwintowany w nakrętkę łącz-
nikową drugiego elementu kolumny.
2. Nałożyć element kolumny na pręt gwintowany
i wsunąć na łącznik kolumny drugiego elementu
kolumny.
3. Nakładkę zamykającą nałożyć na drugi element ko-
lumny w taki sposób, aby pręt gwintowany wysta-
wał z otworu w nakładce zamykającej.
4. Nałożyć podkładkę na wolny koniec prętu
gwintowanego.
5. Nałożyć nakrętkę na wolny koniec prętu
gwintowanego.
6. Dokręcić nakrętkę.
7. Nałożyć zaślepkę na nakrętkę.
