202 •
4.2 Montagem do aparelho
O encosto dos calcanhares já vem montado de fábrica
no primeiro elemento de coluna.
Proceda à restante montagem com a ajuda de um
ajudante. Devido à grande altura de montagem,
recomendamos que coloque os componentes no chão
e que levante o aparelho só depois de concluída a
montagem. Proceda da seguinte forma:

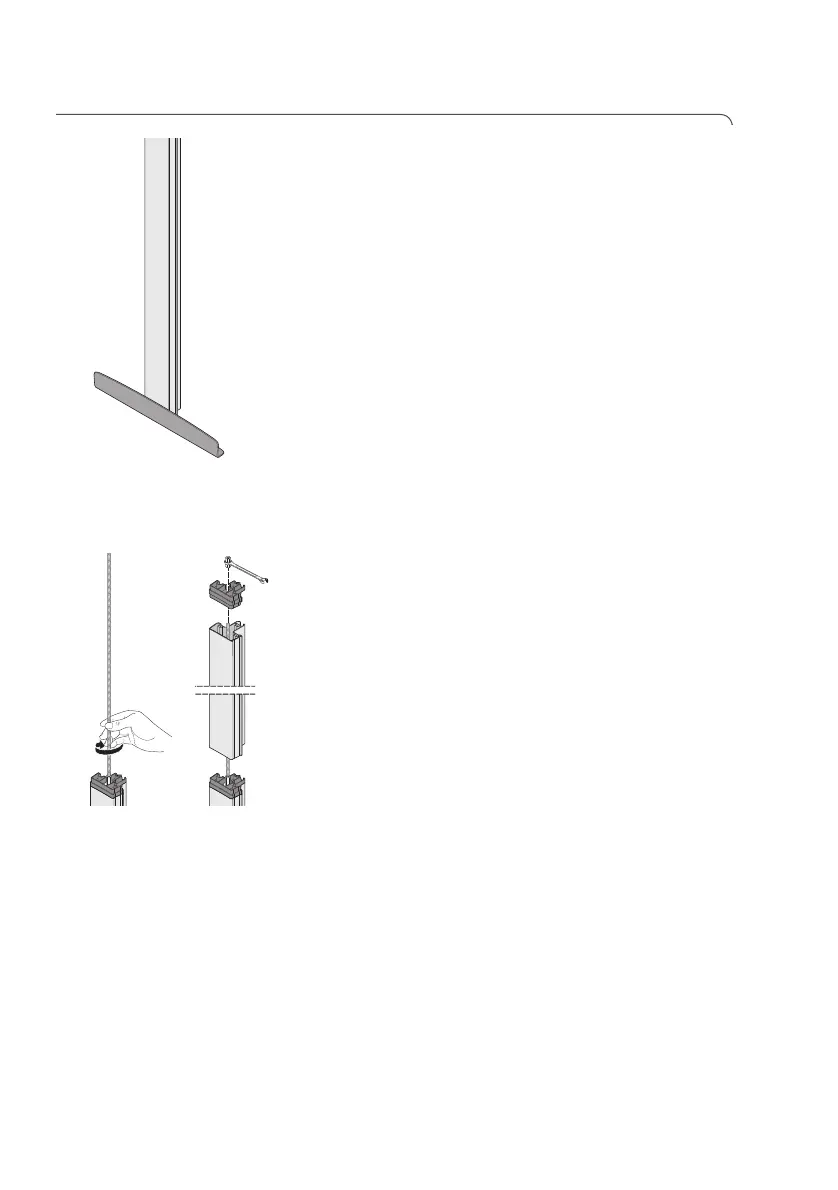

Montagem do segundo
elemento de coluna
Para unir os elementos de coluna entre si, proceda da
seguinte forma:
1. Enrosque uma barra roscada à mão na porca
oblonga do primeiro elemento de coluna.
2. Insira um elemento de coluna através da barra
roscada sobre o primeiro elemento de coluna.
ATENÇÃO!
Danos do aparelho devido a erros de montagem
Se o conector de colunas e a tampa forem
trocados acidentalmente, não é possível
montar correctamente o aparelho.
– Assegure-se de que utiliza o conector de
colunas para a montagem do segundo
elemento de coluna (ver "Escopo de
fornecimento" na página 201) .
3. Coloque o conector de colunas sobre o segundo
elemento de coluna de modo a que a barra
roscada sobressaia do furo do conector de
colunas.
4. Enrosque uma porca oblonga na barra roscada.
5. Aperte a porca oblonga.
