EM00136225 rev.1.0 ES
1
A
B
E
C
G
I
F
D
H

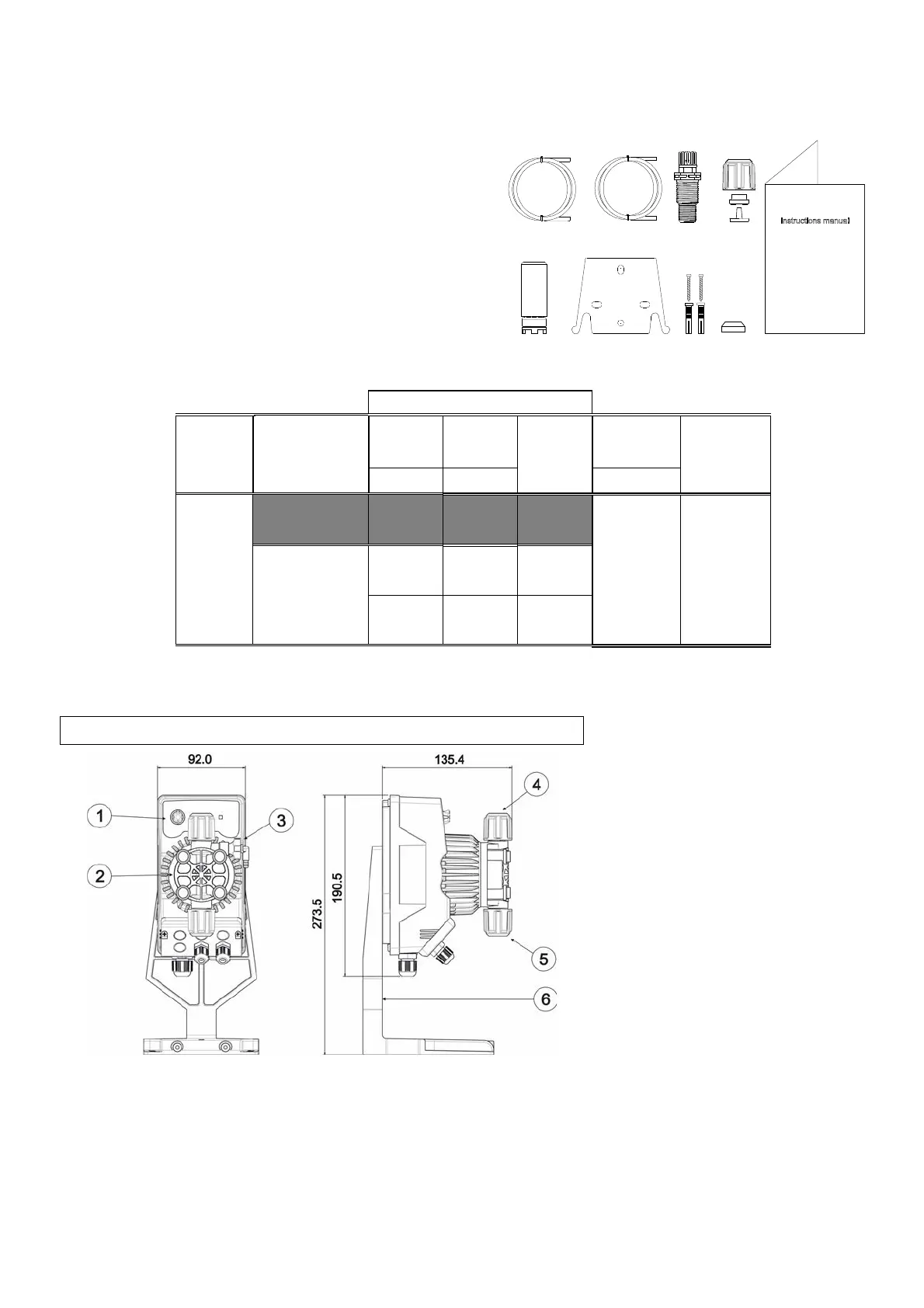

MANUAL DE INSTALACIÓN Y PUESTA EN FUNCIONAMIENTO PARA
BOMBA DOSIFICADORA SERIE KOMPACT AMC
Contenido del embalaje:
A. Manguera opaca para la conexión de la salida de la
bomba hasta el punto de inyección
B. Tubo transparente para la aspiración, la conexión de
la válvula de purga y para el cebado manual.
C. Racor de inyección
D. Kit conexiones tubos
E. Filtro de fondo
F. Soporte para el montaje en pared
G. Tacos para fijar el soporte a la pared
H. Tapones protección tornillos
I. Manual de instrucciones
Estos son los datos técnicos y las prestaciones de la bomba:
PVC
Modelo
Alimentación
Presión
Caudal
cc /golpe
Conexiones
Golpes / min
(mm)
bares
l/h
Int / Ext
200
24 Vdc
2
7
0,73
4 / 6
160
24 Vac
2
8
0,83
5
6
0,62
INTRODUCCIÓN
La bomba dosificadora está formada por un mando con los dispositivos electrónicos y un imán, así como una parte hidráulica
que siempre está en contacto con el líquido que se va a dosificar.
Controle en la placa los datos con las características principales de la bomba
1. Área regulaciones
2. Cabezal dosificador
3. Válvula de cebado
4. Racor de impulsión
5. Racor de aspiración
6. Soporte de montaje (opcional)
Se recomienda una revisión de la compatibilidad química entre el producto dosificado y los materiales en
contacto.
MATERIALES QUE FORMAN PARTE DEL CABEZAL DE LA BOMBA
• Cuerpo bomba: PVC
• Válvulas:
PVC
• Esferas:
Cerámica
• Membrana:
PTFE
