Seko KOMPACT AMC - Conexiones Hidráulicas

EM00136225 rev.1.0 ES
3

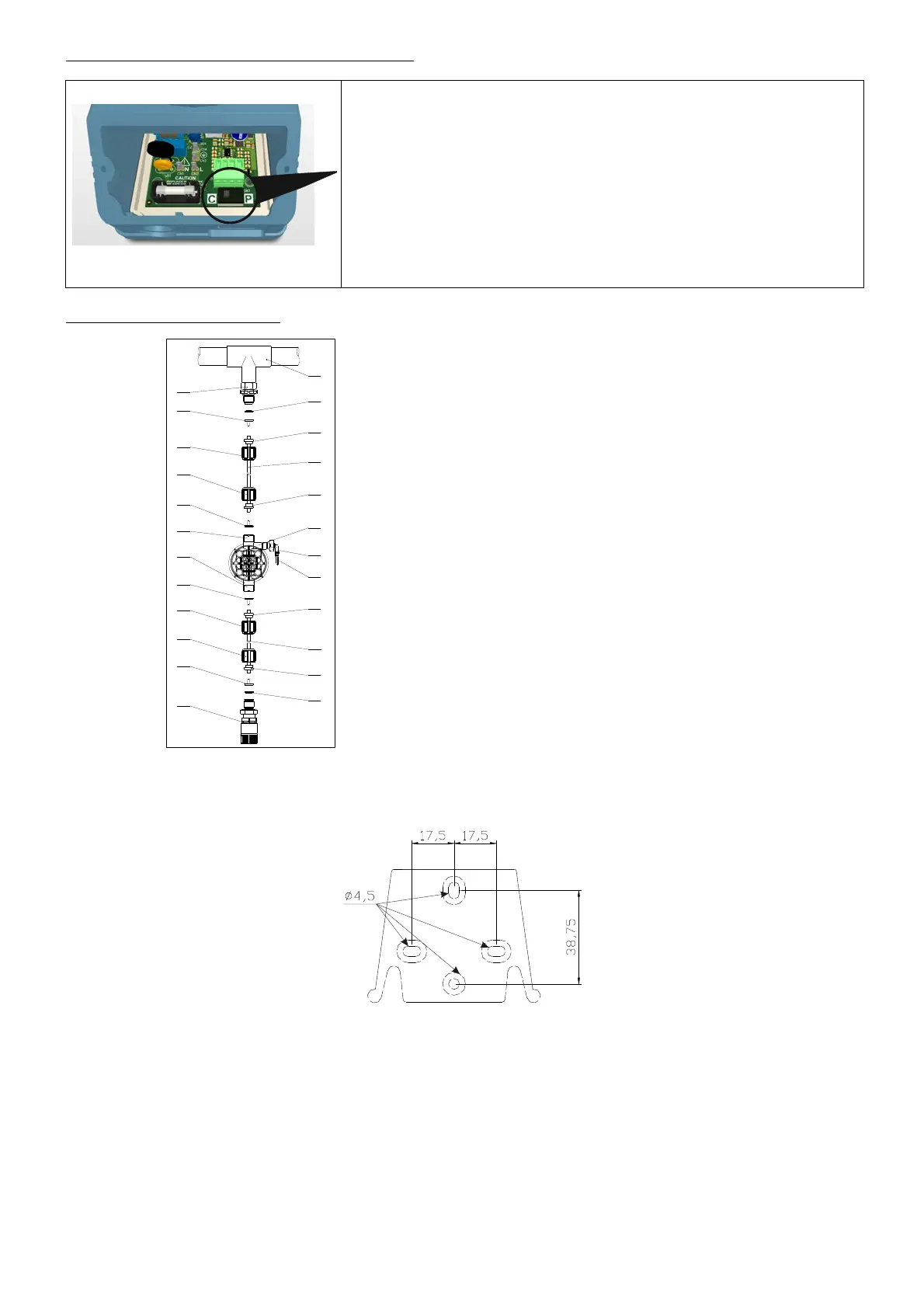

PROGRAMACIONES MODO DE DOSIFICACIÓN
En las conexiones eléctricas del circuito, hay un interruptor (que se
muestra en la figura), que regula la bomba dosificadora.
Los modos son:
Constante (switch en posición C)
La bomba dosifica en forma permanente de acuerdo con el porcentaje
seleccionado con el potenciómetro.
Proporcional (switch en posición P)
La bomba dosifica en forma proporcional a la señal de entrada (Contador
lanza-impulsos).
CONEXIONES HIDRÁULICAS
13
4
6
3
12
5
2
11
6
4
8
4
6
6
4
3
14
5
10
9
7
5
5
1
1. Punto de inyección
2. Racor de inyección
3. Estanqueidad
4. Porta-tubo
5. Prensa tubo
6. Abrazadera
7. Tubo impulsión (rígido)
8. Válvula de impulsión
9. Cuerpo bomba
10. Válvula de purga
11. Válvula de aspiración
12. Tubo de aspiración (blando)
13. Filtro de fondo
14. Racor válvula de purga
Dime de perforación del soporte de pared
Transcurridas unas 800 horas de trabajo, apretar los tornillos del cuerpo bomba aplicando un par de apriete de 3 Nm.
Al hacer las conexiones hidráulicas debe seguir las siguientes instrucciones:
- Instalar el FILTRO DE FONDO a unos 5-10cm del fondo para evitar que se obstruya por los depósitos;
- LA instalación con bomba a la altura de aspiración se recomienda en bombas con caudal bajo. En particular, cuando se
dosifican productos que crean gases (por ejemplo, hipoclorito de sodio, la hidracina, el peróxido de hidrógeno, ...).
- Los tubos de longitud superior a los del Kit de instalación es importante que sean del mismo tamaño que los suministrados
con la bomba. Si el TUBO DE IMPULSIÓN se expone a los rayos solares se recomienda uTilizar tubo negro resistente a
los rayos ultravioleta;
- El PUNTO DE INYECCIÓN debe colocarse más alto que la bomba o el tanque;
- La VÁLVULA DE INYECCIÓN que se suministra con la bomba, se debe instalar siempre en el extremo de la línea de
impulsión del flujo de dosificación.
