Seko KOMPACT AMC - Technische Merkmale; Elektrische Anschlüsse

EM00136225 Rev.1.0 DE
2
TECHNISCHE MERKMALE
• Gewicht: 1,5 Kg
• Stromversorgung: 24 Vac/Vdc
• Leistungsaufnahme: 12 W
• Sicherung: 3,15A 250V T 5x20
• Schutzgrad: IP65
• Eingang Füllstandskontrolle: Trockenkontakt (on-off)
• Impulseingang: Trockenkontakt (on-off) Höchstfrequenz 80Hz
VOR DER INSTALLATION ODER
WARTUNGSARBEITEN AN DER PUMPE AUFMERKSAM LESEN
! ACHTUNG: VOR DER INSTALLATION ODER DER WARTUNG DER PUMPE IMMER ZUNÄCHST DIE
VERSORGUNG TRENNEN.
! ACHTUNG: DAS PRODUKT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH
DURCH QUALIFIZIERTES PERSONAL BESTIMMT.
! ACHTUNG: DIE WARTUNG DER PUMPE DARF AUSSCHLIESSLICH DURCH QUALIFIZIERTES UND
AUTORISIERTES PERSONAL DURCHGEFÜHRT WERDEN.
-
H
2
SO
4
SCHEFELSÄURE Vor der Dosierung chemischer Produkte, die mit Wasser reagieren können, müssen alle
internen Komponenten der Hydraulik getrocknet werden.
- Umgebungstemperatur unter 40°C. Relative Luftfeuchte unter 90%. Schutzgrad: IP65 Die Pumpe nicht so installieren, dass
sie direkt Sonnenstrahlen ausgesetzt ist.
- Die Pumpe gut befestigen, damit übermäßige Vibrationen vermieden werden.
- Versorgungsspannung und -druck der Anlage müssen mit den Angaben auf dem Etikett der Pumpe übereinstimmen.

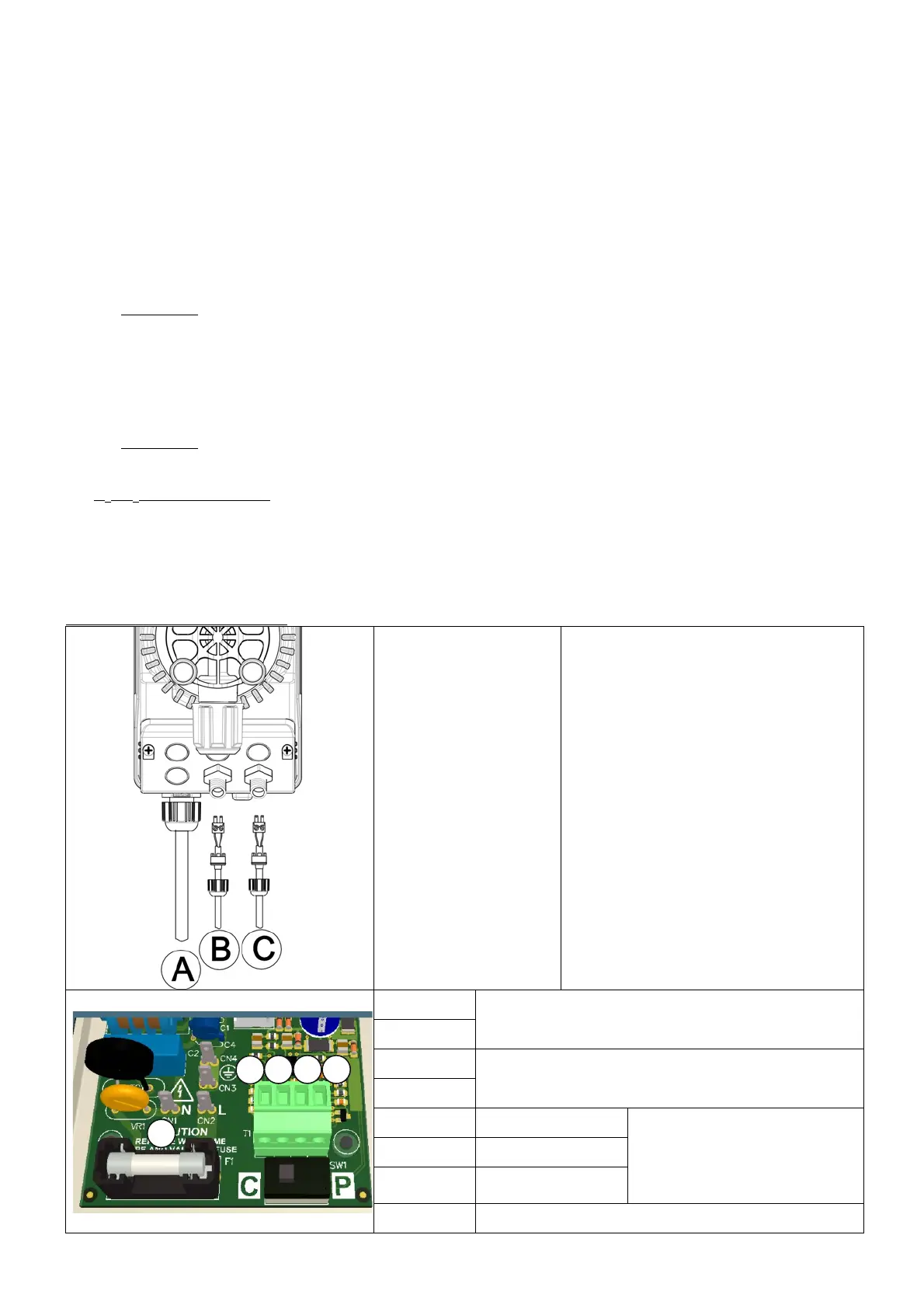

ELEKTRISCHE ANSCHLÜSSE
Eingang A = Versorgung
24 Vac/Vdc
Eingang B = Eingang
Füllstandskontrollsonde
Eingang C =
Spannungsfreie Impulse
(Impulszähler oder Hall-
Sensor)
Die Pumpe muss an eine Versorgung
angeschlossen werden, die mit den
Angaben auf dem Etikett an der Seite der
Pumpe übereinstimmen. Die
Nichtbeachtung dieser Vorschrift kann zu
Schäden an der Pumpe führen.
Die Pumpen wurden geplant, um geringe
Überspannungen absorbieren zu können.
Um Schäden an der Pumpe zu vermeiden,
sollte daher immer sicher gestellt werden,
dass sie keine Energiequelle zusammen mit
anderen elektrischen Apparaten nutzt, die
hohe Spannungen erzeugen.
1
2
3 4
F
1
Eingang Füllstandskontrollsonde
(Trockenkontakt:on-off)
2
1
Spannungsfreie Impulse
(Impulszähler; Trockenkontakt: on-off, Höchstfrequenz
80Hz)
3
1
GND
Eingang Hall-Sensor o.ä.
(Ausgangsspannung 10 Vcc;
Maximaler Strom 5 mA)
3
Signal
4
Ausgangsspannung
10 Vcc
F
Sicherung: 3,15A 250V T 5x20
