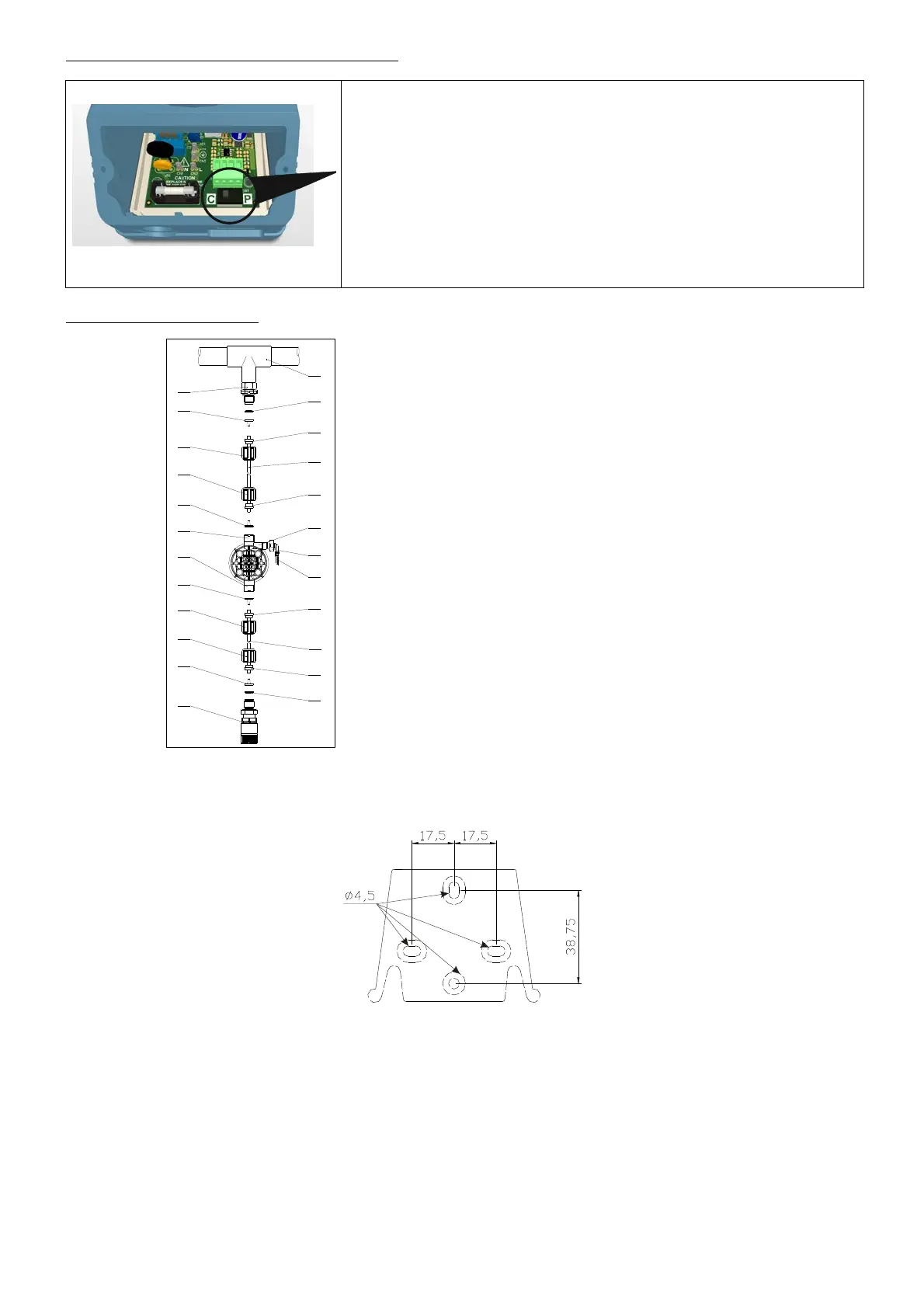

CONFIGURAÇÕES MODALIDADE DOSAGEM
Na parte relativa às ligações elétricas do circuito, há um interruptor
(indicado na figura) que regula as modalidades de dosagem da bomba.
As duas diferentes modalidades são:
Constante (interruptor na posição C)
A bomba doseia constantemente à percentagem selecionada com o
potenciómetro.
Proporcional (interruptor na posição P)
A bomba doseia proporcionalmente com o sinal de entrada (Contador
lança-batidas).
LIGAÇÕES HIDRÁULICAS
13
4
6
3
12
5
2
11
6
4
8
4
6
6
4
3
14
5
10
9
7
5
5
1
1. Ponto de injeção
2. Raccord de injeção
3. Isolador
4. Suporte de tubulação
5. Braçadeira de tubulação
6. Porca de olhal
7. Mangueira de distribuição (rígido)
8. Válvula de saída
9. Cabeça da bomba
10. Válvula de descarga
11. Válvula de sucção
12. Tubo de aspiração (maleável)
13. Filtro de pé
14. Raccord válvula de descarga
Dimensão Perfuração do suporte de parede
Após cerca de 800 horas de trabalho, aperte os parafusos da cabeça da bomba, aplicando um torque de aperto de 3 Nm.
Ao fazer as ligações de canalização siga as instruções que se seguem:
- Instalar o FILTRO DE PÉ a cerca 5-10cm do pé, de forma a evitar qualquer depósito;
- Recomenda-se a instalação com bomba de cabeça para bombas com capacidade muito pequena. Em especial, quando se
doseiam produtos que desenvolvam gás (ex: hipoclorito de sódio, hidrazina, peróxido de hidrogénio,… ).
- Se necessitar de usar mangueiras maiores,é importante usar mangueiras do mesmo tamanho, como as fornecidas com a
bomba. Se a MANGUEIRA DE DISTRIBUIÇÃO for exposta aos raios solares aconselha-se o uso de uma mangueira
preta, resistente aos raios ultra-violeta;
- É aconselhável que o PONTO DE INJEÇÃO seja posicionado acima da bomba ou do tanque;
- A VÁLVULA DE INJEÇÃO, fornecida com a bomba, deve ser instalada sempre no final da linha giratória do fluxo de
dosagem.
