EM00136225 rev.1.2 PT
2
CARACTERÍSTICAS TÉCNICAS
• Peso: 1,5 Kg
• Alimentação: 24 VCA/VCC
• Absorção: 12 W
• Fusível: 3,15A 250V T 5x20
• Gráu de proteção: IP65
• Entrada controlo nível: Contacto seco (on-off)
• Entrada impulsos: Contacto seco (on-off) frequência máxima 80Hz
LER ATENTAMENTE ANTES DE PROCEDER À INSTALAÇÃO
OU À MANUTENÇÃO DA BOMBA.
! ATENÇÃO: ANTES DE PROCEDER À INSTALAÇÃO OU À MANUTENÇÃO DA BOMBA, DESLIGAR A
ALIMENTAÇÃO SEMPRE.
! ATENÇÃO: PRODUTO DESTINADO EXCLUSIVAMENTE A USO PROFISSIONAL, POR PESSOAL
QUALIFICADO.
! ATENÇÃO: A MANUTENÇÃO DA BOMBA MUST DEVE SER EFETUADA SÓ POR PESSOAL
QUALIFICADO E AUTORIZADO.
-
H
2
SO
4
ÁCIDO SULFÚRICO Antes de dosear produtos químicos que possam reagir com a água é necessário secar
todas as partes internas da canalização.
- Temperatura ambiente inferior a 40°C. Húmidade relativa inferior a 90%. Gráu de proteção IP65. Evitar instalar a bomba
diretamente exposta aos raios do sol.
- Fixar solidamente a bomba para prevenir vibrações excessivas.
- A tensão de alimentação e a pressão na instalação devem ser compatíveis com quanto indicado na etiqueta da bomba.

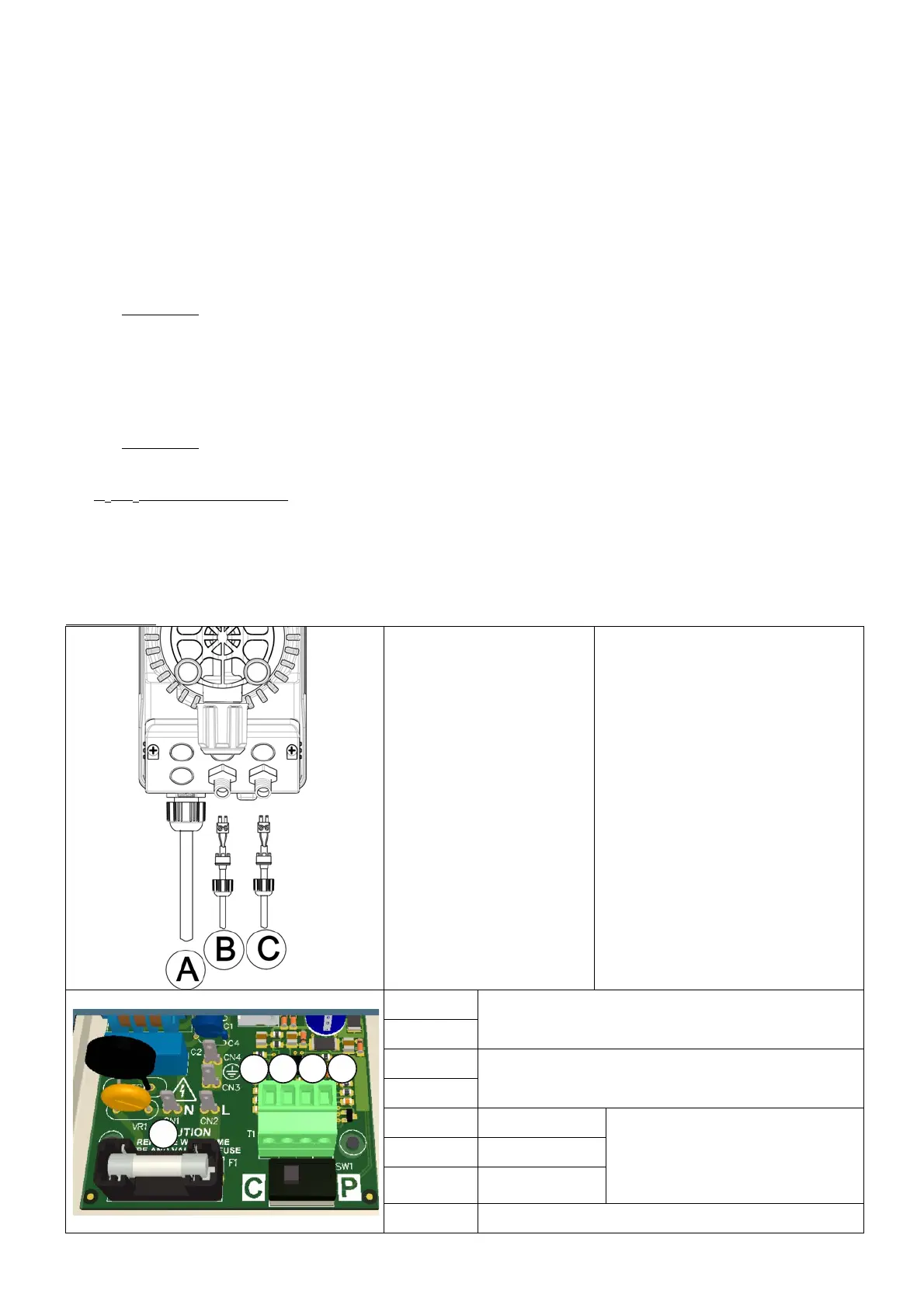

CABLAGEM
Entrada A = Alimentação
24 VCA/VCC
Entrada B = Entrada sonda
controlo nível
Entrada C = Batidas sem
tensão
(contador lança-batida ou
sensor hall)
A bomba deve ser ligada a uma
alimentação como indicada na
etiqueta na parte lateral da bomba. A
inexistência destas indicações pode
causar danos à própria bomba.
As bombas foram projetadas para
absorver pequenas voltagens.
Assim, para evitar que a bomba seja
danificada, é preferível garantir que a
bomba não tenha uma fonte de
energia partilhada com os aparelhos
elétricos que geram altas tensões.
1
2
3 4
F
1
Entrada sonda controlo nível
(Contacto seco: on-off)
2
1
Impulsos sem tensão
(contador lança-batidas; contacto seco: on-off,
frequência máxima 80Hz)
3
1
GND
Entrada sensor hall ou semelhante
(tensão de saída 10 Vcc; corrente
máxima 5 mA)
3
Sinal
4
Tensão saída 10
Vcc
F
Fusível: 3,15A 250V T 5x20
